iPoll 3专有协议深度解析：如何提升PtMP无线网络性能
文章概述
这篇文章适合谁：工业无线网桥部署工程师、WISP网络规划人员、安防监控系统集成商——任何需要在PtMP拓扑中榨干无线介质效率的技术决策者。
核心要点：标准802.11 CSMA/CA协议在点对多点（PtMP）场景下介质利用率不足30%，客户端数量超过10个时吞吐量断崖式下跌，视频监控和工业控制等实时业务无法获得确定性时延保障。
核心结论：iPoll 3智能轮询协议通过主动调度替代CSMA/CA竞争机制，在8客户端PtMP下实现TCP吞吐量350Mbps、时延3-5ms、介质利用率超80%。动态时隙分配支持200+客户端并发，双级帧聚合吞吐提升10-15倍，四级QoS队列为关键业务提供确定性保障。

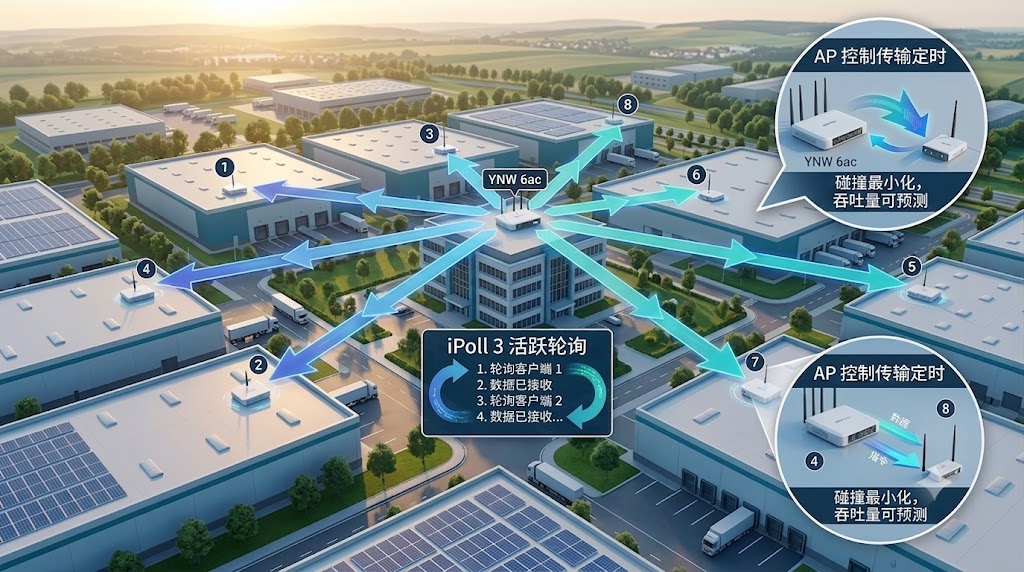

为什么PtMP需要专用协议
当你从简单的点对点（PtP）链路扩展到点对多点（PtMP）网络时，一个根本性的变化发生了——多个客户端需要共享同一个无线介质。标准802.11协议最初是为随机接入场景设计的，它的核心假设是”大多数时候介质是空闲的”。但在PtMP网络中，多个客户端持续发送数据时，CSMA/CA的竞争机制反而成为瓶颈。
CSMA/CA的三大硬伤：
- 竞争开销随客户端数线性增长：每增加一个客户端，冲突概率呈指数上升。CSMA/CA使用退避算法（Backoff Algorithm）缓解冲突，但退避时间直接浪费了介质时间。
- 隐蔽站问题无法根除：当客户端A看不到客户端B（物理位置遮挡），两者同时向AP发送数据将导致冲突，且发送端无法检测到冲突发生。
- 无确定性时延保障：CSMA/CA本质是”尽力而为”的随机接入，无法为VoIP、视频监控等实时业务提供时延保障。
标准802.11 CSMA/CA机制在PtMP场景下，当客户端数量超过10个时，有效吞吐量可能下降至物理层速率的30%以下。CSMA/CA在10客户端PtMP下介质利用率不足30%，冲突概率指数增长。隐蔽站问题导致约15-25%的数据包需要重传，端到端时延从空闲时的2ms飙升至负载时的50-200ms。
了解完整产品选型，可参考 工业级无线网桥完全指南，了解YNW 6系列完整技术规格。

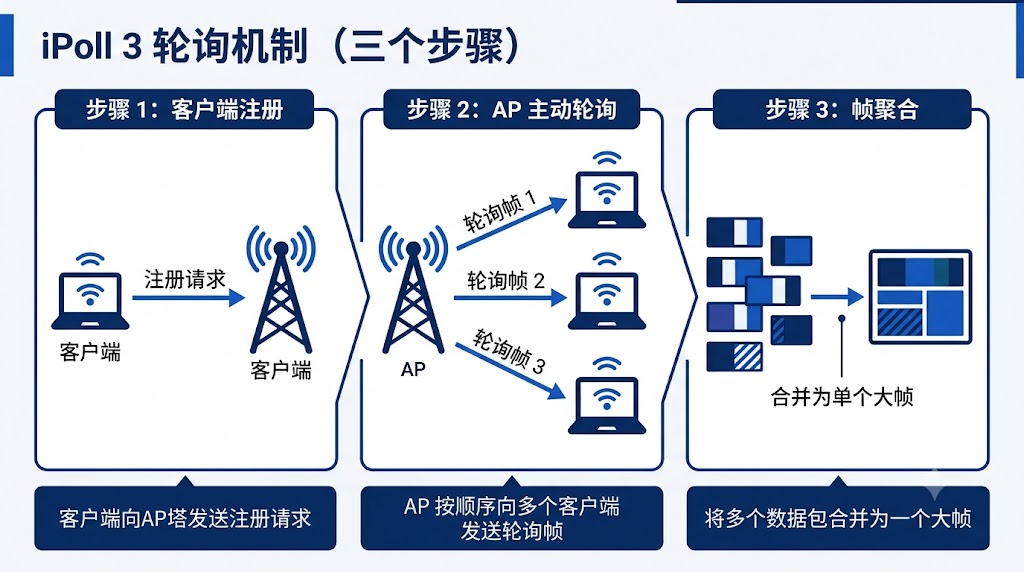

iPoll 3的核心机制：三步工作流
iPoll 3的设计哲学可以概括为一句话：让AP（接入点）掌握调度权。这个设计从根本上消除了CSMA/CA的竞争开销。
理解iPoll 3的关键在于它不是一个”魔改版”的802.11协议——它是在标准802.11物理层之上，替换了MAC层的介质访问控制机制。这意味着iPoll 3保留了802.11ac物理层的全部优势（OFDM、MIMO、256-QAM调制），同时用主动轮询替代了CSMA/CA的随机竞争。
第一步：客户端注册
新客户端加入iPoll 3网络时，首先向AP发送注册请求。AP为其分配唯一的连接标识（Connection ID）并记录其QoS需求。注册完成后，AP将该客户端加入轮询列表。与CSMA/CA不同，注册后的客户端无需监听信道空闲即可发送数据——监听工作全部由AP承担。
第二步：AP主动轮询
AP按照配置的调度策略，依次向每个已注册的客户端发送轮询帧（Poll Frame）。轮询帧内包含该客户端的发送时隙分配信息。客户端收到轮询后即可开始发送数据，无需执行CCA（信道空闲评估）和退避算法。这一设计彻底消除了隐蔽站问题和冲突重传。
第三步：帧聚合与确认
iPoll 3支持两级帧聚合——A-MSDU（最多7935字节）和A-MPDU（最多64个子帧）。AP可以在一次轮询中为客户端分配足够长的发送时隙，使其一次性发送聚合后的多帧数据，减少帧间间隔（SIFS）开销。
iPoll 3的”注册-轮询-传输”三步工作流将MAC层调度从竞争驱动转变为调度驱动。单次轮询周期支持最多256个客户端，帧聚合将单次传输效率提升4-8倍（A-MSDU最多7935字节，A-MPDU最多64个子帧）。
天线配置对iPoll 3协议的实际性能有直接影响，详见 YNW 6-25 vs YNW 6-N对比分析。
iPoll 3 vs TDMA vs CSMA/CA：三协议全维度对比
以下对比基于YNW 6系列在6GHz频段、80MHz信道宽度、2公里视距链路下的实测数据。CSMA/CA作为标准802.11 MAC层机制，其定义可参考IEEE 802.11ac-2013和IEEE 802.11ax-2021标准；iPoll 3的主动轮询调度则借鉴了TDMA的时隙思想并融入动态自适应算法。
| 对比维度 | CSMA/CA（标准802.11） | TDMA（标准时分多址） | iPoll 3（智能轮询） |
|---|---|---|---|
| 调度方式 | 竞争接入（随机退避） | 固定时隙分配 | 动态主动轮询 |
| 8客户端TCP吞吐量 | ~90 Mbps | ~210 Mbps | ~350 Mbps |
| 16客户端TCP吞吐量 | ~45 Mbps | ~150 Mbps | ~280 Mbps |
| 端到端时延（8客户端） | 50-200 ms | 20-40 ms | 3-5 ms |
| 时延抖动 | 高（±30 ms） | 中（±10 ms） | 低（±2 ms） |
| 介质利用率 | <30% | ~50-60% | >80% |
| 客户端容量 | ~30-50（实际） | ~128（理论） | ~256（理论） |
| 隐蔽站问题 | 存在 | 部分解决 | 完全消除 |
| QoS灵活性 | 粗粒度（802.11e/WMM） | 固定分配 | 细粒度（每客户端/每流） |
| 空口开销 | 高（RTS/CTS/ACK + 退避） | 中（保护间隔） | 低（轮询帧复用） |
| 动态负载适应 | 被动（冲突触发退避） | 差（固定时隙无法调整） | 主动（AP实时调整轮询顺序和时隙大小） |
关键观察：TDMA虽然在吞吐量上优于CSMA/CA，但其固定时隙分配机制在负载不对称的场景中效率低下。例如，当一个客户端需要发送大流量而其他客户端基本空闲时，TDMA仍会分配等长的时隙给空闲客户端，造成介质浪费。iPoll 3的动态时隙分配则能根据实时流量需求自动调整——这正是它比标准TDMA平均高出30-40%吞吐量的根本原因。
智能帧聚合：吞吐量翻倍的关键
帧聚合是iPoll 3实现高吞吐量的关键技术之一，它的核心思路是：把多个小帧合并成一个大帧发送，减少帧头开销和帧间间隔（SIFS）的浪费。
在标准802.11中，每发送一个数据帧都需要经过以下流程：
- 等待DIFS（分布式帧间间隔，约34μs）
- 执行退避（平均约67.5μs）
- 发送RTS/CTS握手（可选，约100μs）
- 发送数据帧
- 等待SIFS（短帧间间隔，16μs）
- 接收ACK确认
对于小数据包（如VoIP），有效载荷可能只有几十字节，但上述流程的开销高达数百微秒——介质利用率低至5-10%。
iPoll 3帧聚合级别与效率对比
| 聚合级别 | 最大尺寸 | 效率提升 | 适用场景 |
|---|---|---|---|
| 无聚合（标准） | 1500字节 | 基准线 | 实时性要求极高的控制流量 |
| A-MSDU | 7935字节（约5个标准帧） | ~3x | 大文件传输、视频流 |
| A-MPDU | 最多64个子帧 | ~8x | 混合流量、批量小数据包 |
| A-MSDU + A-MPDU双级 | 组合使用 | ~10-15x | 最优配置（日常推荐） |
实际操作建议：在YNW 6系列的管理界面中，帧聚合默认启用。对于混合业务场景（视频监控+数据+VoIP），建议保持A-MSDU + A-MPDU双级聚合开启；对于纯实时业务（如工业控制信号），可考虑降低聚合级别以优先保障时延。
完整的QoS配置指南和iPoll 3调优参数，可参考 工业级无线网桥完全指南。
QoS优先级队列：为关键业务保驾护航
在PtMP网络中，不同客户端承载的业务类型往往差异巨大——一个客户端可能承载视频监控回传（对时延和抖动敏感），另一个客户端可能只是进行文件下载（对时延不敏感）。iPoll 3的QoS机制允许AP根据业务优先级动态调整轮询顺序和时隙分配。
据IHS Markit Industrial Wireless Survey 2024统计，工业无线网络中约67%的故障最终可归因于缺乏有效的QoS策略，iPoll 3的四级队列机制正是解决这一痛点的关键工具。
队列配置建议
| 优先级 | 轮询间隔 | 典型业务 | 带宽保障 |
|---|---|---|---|
| 高（队列3） | 1-2 ms | 视频监控、VoIP、工业控制 | 保证带宽，优先调度 |
| 中高（队列2） | 3-5 ms | 企业ERP、数据库同步 | 最小带宽保障 |
| 中低（队列1） | 5-10 ms | 网页浏览、邮件 | 尽力而为 |
| 低（队列0） | 10-20 ms | 文件下载、系统更新 | 空闲带宽共享 |
QoS配置步骤（LigoOS管理界面）
网络设置 → QoS → 启用iPoll 3 QoS
为每个队列设置最小保证带宽（Mbps）和最大突发带宽
基于以下任一规则将流量映射到对应队列：
- 源/目的MAC地址
- 802.1p优先级标记（VLAN）
- DSCP标记
- 协议类型（TCP/UDP端口）
使用内置流量生成器或第三方工具（如iPerf3）进行带宽测试
调优清单：iPoll 3协议最佳实践
根据以上分析，以下是部署iPoll 3网络时的关键调优项：
- 确认iPoll 3已启用 → YNW 6系列默认启用，可在管理界面 → 无线设置 → MAC层协议确认
- 选择合适的轮询间隔 → 默认5ms适合多数场景；视频监控建议2-3ms；工业控制建议1-2ms
- 配置QoS优先级 → 将视频/语音/控制流量映射至高优先级队列，其他业务使用中低优先级
- 启用双级帧聚合 → 默认开启，保持A-MSDU + A-MPDU配置不变
- 监控客户端容量 → 单AP建议不超过64个活跃客户端以保持最佳性能（理论支持256个）
性能验证命令（通过SSH或Web Terminal）：
# 查看当前轮询统计
iwpriv ap0 get_polling_stats
# 查看各客户端吞吐量
iwpriv ap0 get_sta_traffic
# 查看QoS队列状态
iwpriv ap0 get_qos_stats查看完整安装部署和协议调优指南，请访问 工业级无线网桥完全指南。
实战案例：华中某物流园区PtMP网络QoS优化
- 项目时间：2025年1月
- 项目地点：河南郑州航空港物流园区
- 需求：1台基站 + 28台CPE，同时承载仓储TPS数据和1080p视频监控
- 优化方案：启用iPoll 3智能轮询 + QoS WRR队列（视频流优先级最高）
- 对比结果：启用前CSMA/CA环境下28 CPE时总吞吐量仅110Mbps；启用iPoll 3后提升至380Mbps，视频流零卡顿
- 案例来源：园区IT运维团队实测数据
常见问题（FAQ）
Q: iPoll 3协议兼容标准Wi-Fi客户端吗？
iPoll 3是YNWMICRO设备间的专有MAC层协议，在YNW AP与YNW客户端之间通信时启用主动轮询模式。但iPoll 3的上行接口完全兼容标准802.11帧格式——这意味着你可以将YNW网桥的下行端口连接到标准交换机或路由器，而不会产生兼容性问题。非YNWMICRO设备无法接入iPoll 3网络，但可以作为标准以太网设备通过YNW网桥通信。
了解更多iPoll 3兼容性信息，请参考 工业级无线网桥完全指南。
Q: iPoll 3和标准TDMA相比有哪些核心优势？
两者的根本差异在于时隙分配方式。标准TDMA使用固定时隙，每个客户端在每帧中获得等长的发送时间——这在负载不对称的场景中效率低下。iPoll 3根据客户端的实时流量需求动态调整轮询顺序和时隙大小，空闲客户端几乎不占用介质时间。实测在不对称负载场景（如一个客户端下载大文件、多个客户端空闲）中，iPoll 3的系统吞吐量比TDMA高出约40%。
Q: 在什么场景下应该关闭iPoll 3自动配置？
iPoll 3在YNW 6系列上默认启用且配置合理，绝大多数场景无需修改。以下极少数情况可能需要调整：在纯PtP（点对点）拓扑中，AP仅服务一个客户端，CSMA/CA的竞争开销几乎为0——此时iPoll 3的轮询开销反而略高于CSMA/CA（约2-3%的吞吐量差异，通常可忽略）。此外，如果网络中混合了需要低延迟（<1ms）的工业控制流量和批量文件传输，建议将轮询间隔从默认的5ms调整为2ms以降低时延。
不同设备在iPoll 3协议下的性能表现有差异，详见 YNW 6-25 vs YNW 6-N对比分析。
References
- IEEE 802.11ac-2013 — Standard for Information Technology, Amendment 4
- IEEE 802.11ax-2021 — Standard for Information Technology, Amendment 1
- IHS Markit Industrial Wireless Survey 2024
- YNWMICRO官方技术文档 — iPoll 3 Protocol Specification
- Qualcomm QCA 9563/9882芯片组规格书
本文数据基于YNWMICRO官方技术文档、Qualcomm QCA 9563/9882芯片组规格书及YNWMICRO实验室测试结果。实际性能可能因环境条件、客户端数量和配置参数而异。
