11ac 千兆 48V 供电高性能室外远距离 30 公里无线设备主板 PCBA 深度解析
摘要：本文面向设备厂商、无线方案集成商与工业物联网工程师，深度解析一款定位室外远距离的 11ac 千兆 48V PoE 无线设备主板（PCBA）。该主板基于高通 QCA9557 CPU + 高通 QCA9882 无线模块，配备 64MB RAM / 16MB Flash，支持 802.11a/n/ac 标准协议与自主研发的 iPoll 智能动态轮询协议，实测吞吐 500+ Mbps，5GHz 频段发射功率可达 30dBm，配合 23dBi 双极化定向天线可实现最高 30 公里点对点传输。文章将从硬件架构、协议原理、30 公里链路预算计算、48V PoE 供电与防雷设计、速率-功率-灵敏度三合一实测数据、SRRC/CE/FCC 认证五大维度系统展开，并给出点对点（PTP）与点对多点（PTMP）全场景选型建议，是从选型到量产落地的一站式工程参考。
一、为什么室外远距离传输需要一块”专用主板”？
在安防监控、油田/电力巡检、港口与矿山组网、跨楼宇/跨江河数据回传等场景中，工程师经常需要在数公里甚至数十公里外建立稳定的无线链路。普通的家用路由器或通用 AP 主板在这种场景下会迅速暴露出三个致命问题：发射功率不足、协议调度不适合长距离、供电与防护等级不达标。
跨 10 公里以上的链路，信号在自由空间中的路径损耗已高达 120dB 以上，对发射功率、接收灵敏度和天线增益的累积要求极为苛刻；同时标准 802.11 的竞争式接入在长距离链路上效率急剧下降；再叠加室外的雷击、浪涌、高低温、凝露等环境挑战——这正是需要一块为室外远距离专门设计的主板的核心原因。

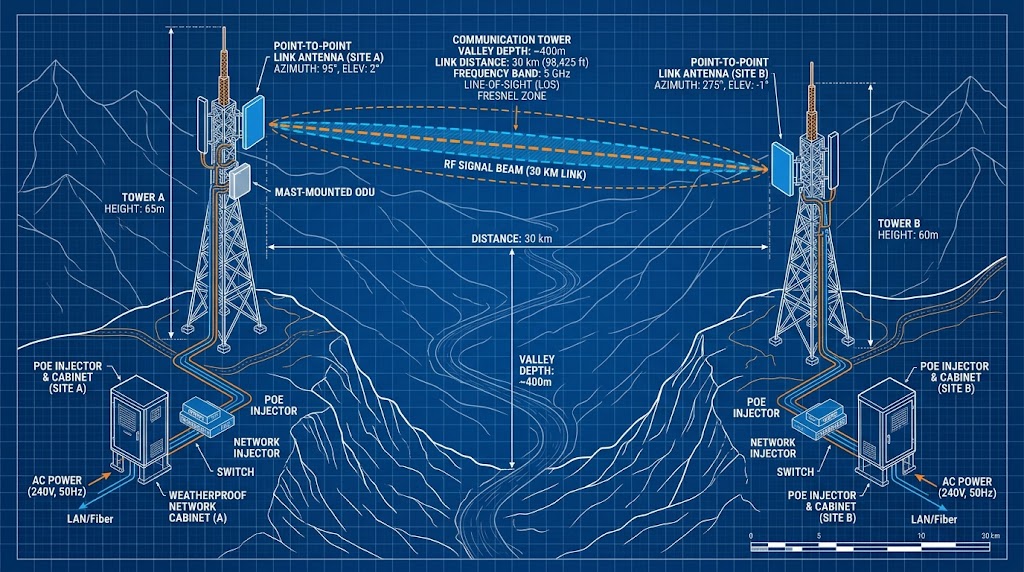

图1：30 公里室外点对点（PTP）无线链路典型部署架构
本文解析的这块主板正是为此类场景而生。下文先给出硬件与协议层的技术剖析，再用工程数据回答”30 公里到底能不能跑、能跑多快”这一最核心的问题。
二、硬件架构解析：QCA9557 + QCA9882 为何能支撑高带宽远距离
2.1 核心芯片选型逻辑
| 核心器件 | 型号 / 参数 | 工程意义 |
|---|---|---|
| 主控 CPU | 高通 QCA9557（MIPS 74Kc，最高 720MHz） | 成熟工业级网络处理器，原生支持 802.11ac 硬件加速与多队列转发，长期供货、生态完善 |
| 无线模块 | 高通 QCA9882（2×2 MIMO，802.11ac Wave 1） | 双空间流 80MHz，单模块理论速率 866Mbps，支持 5GHz 全频段 |
| 内存 | 64 MBytes RAM | 足够支撑高并发转发、固件双镜像与 iPoll 调度表缓存 |
| 闪存 | 16 MBytes Flash | 容纳双固件镜像 + 配置分区，支持安全回滚 |
| 有线接口 | 10/100/1000 Base-T，RJ45 | 千兆有线侧，避免成为无线吞吐瓶颈 |
这套 QCA9557 + QCA9882 组合是高通在室外网桥/CPE 领域非常经典且经过大规模验证的方案：CPU 负责协议调度与转发，QCA9882 提供 2×2 MIMO 的 11ac 射频能力。相比低端单流方案，2×2 MIMO 在远距离链路上的价值不仅在于速率翻倍，更在于空间分集——当某一路信号因多径衰落而劣化时，另一路仍可维持链路，这正是长距离链路稳定性优于单流方案的关键。
2.2 双固件镜像：室外设备”炸机”的最后一道保险
室外设备一旦安装在高塔或楼顶，现场维护成本极高。双固件镜像（Dual Image）机制让设备在升级断电、固件损坏时自动回滚到上一个可用镜像，避免”一次升级、爬塔一次”的运维噩梦。这是室外产品与室内产品在系统设计上的本质差别之一。
2.3 操作系统与 GUI

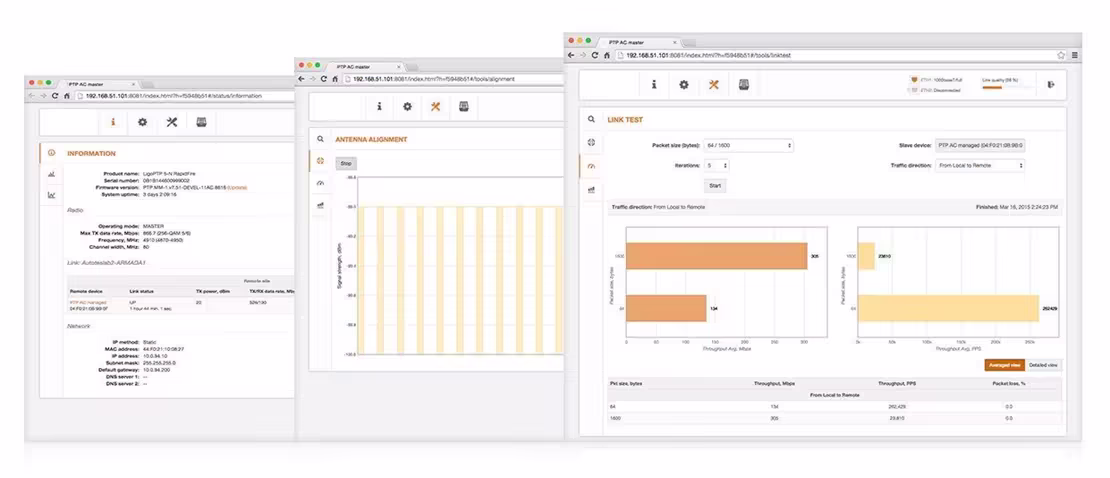

图2：基于 HTML5 的全新 Web GUI 管理界面，支持链路状态实时监测与一键配置
主板搭载多功能易用操作系统，保障全系列硬件设备轻松完成网络部署配置，核心特性如下：
- 搭载 iPoll 智能动态轮询协议，长距离链路效率远超标准 802.11
- 支持双固件镜像，提升系统稳定性，支持故障自动回滚
- 采用基于 HTML5 技术的全新 GUI 界面，免插件、跨浏览器
- 具备 170 Mbps 传输能力，80,000 PPS 数据包处理性能
- 支持 IPv6 协议，兼容 WNMS 集中管理软件
三、协议原理：iPoll 智能动态轮询如何在 30 公里上”抗住”带宽
很多工程师会问：既然支持标准 802.11ac，为什么还要自研 iPoll 协议？答案藏在长距离链路的物理特性里。
3.1 标准 802.11 的”距离衰减”问题
标准 802.11 采用 CSMA/CA 载波侦听多路访问/冲突避免机制，节点通过竞争抢占信道。这在短距离高密度场景下表现良好，但在长距离链路上会遭遇两个凸显的问题：
- ACK 超时困境：距离每增加 1 公里，信号往返传播时延增加约 6.7μs。标准 802.11 的 ACK 超时窗口是为短距离设计的，30 公里往返时延接近 200μs，标准机制下节点会因等待不到 ACK 而频繁误判丢包、触发重传，有效带宽被重传严重吞噬。
- 隐藏节点问题：点对多点场景中，多个远端站彼此听不到对方，竞争式接入会导致空口冲突，长距离下冲突开销成倍放大。
结论：标准 802.11 在 >10 公里链路上的”可用带宽”往往只有标称速率的几分之一，这正是需要 iPoll 这类确定性调度协议的根本原因。
3.2 iPoll 的类 TDMA 调度优势
iPoll 智能动态轮询工作机制
中心节点按业务负载动态调度，节点仅在授权时隙内收发，从根本上消除竞争与冲突，同时针对长链路延长 ACK 超时并提升帧聚合效率。
iPoll 采用类 TDMA（时分多址）的确定性调度：中心节点统一分配时隙、逐节点授权，无竞争、无冲突。相较标准 802.11，它在长距离 PTMP 场景中的优势体现在：
- 时隙确定性：每个远端站的上行时隙可预测，天然规避隐藏节点冲突；
- 长距离 ACK 优化：针对 μs 级传播时延延长超时窗口，避免无效重传；
- 动态带宽分配：按站点业务需求动态调整时隙，高优先级视频流可获得保障带宽，抖动显著降低。
工程提示：iPoll 是私有协议，必须两端同为支持 iPoll 的设备才能协商启用。若一端为标准 802.11 AP，则会自动回退为标准协议模式，此时远距离性能会明显下降。选型时务必确认链路两端设备协议一致。
四、核心问题：30 公里到底能跑多快？——链路预算工程测算
“标称 30 公里”最容易引起误解。这里用链路预算（Link Budget）方法把这件事讲透，这也是本文相比普通规格页最有价值的部分。
4.1 链路预算计算模型
无线链路能否通信，取决于接收端信号电平是否高于接收灵敏度。核心公式为：
Prx = Ptx + Gtx + Grx − FSPL − 系统损耗 − 链路裕量
Prx：接收电平（dBm）；Ptx：发射功率（dBm）；Gtx/Grx：收发天线增益（dBi）；FSPL：自由空间路径损耗（dB）。
自由空间路径损耗 FSPL(dB) = 32.44 + 20·log10(f_MHz) + 20·log10(d_km)。以 5.8GHz、30 公里为例：
FSPL = 32.44 + 20·log10(5800) + 20·log10(30) ≈ 32.44 + 75.3 + 29.5 ≈ 137.2 dB
4.2 满速 30 公里为什么不现实？
用主板参数代入：发射功率 30dBm、天线增益 23dBi（双端各 23dBi）、FSPL 137.2dB、系统与馈线损耗按 2dB 计、链路裕量按 10dB 计：
Prx ≈ 30 + 23 + 23 − 137.2 − 2 − 10 ≈ −73.2 dBm
对照接收灵敏度表：−73dBm 仅对应约 240~300Mbps 档位（40MHz），而 866Mbps（80MHz）档位要求 −64dBm，30 公里下根本无法达到。这从数学上证明了：
结论：30 公里是”连通距离”（可维持数十 Mbps 的低速率稳定链路），而非”满速距离”。500Mbps 级峰值吞吐的合理链路长度是 5~12 公里视距。任何宣称”30 公里满速 500Mbps”的说法都不符合物理规律。
4.3 不同距离下的可用吞吐估算（视距、23dBi 天线双向对打）
| 链路距离 | 估算接收电平 | 可用速率档位 | 典型可用吞吐 | 适用场景 |
|---|---|---|---|---|
| 1~3 km | −53 ~ −62 dBm | 866 Mbps (80MHz) | 400~500 Mbps | 高带宽骨干回传、视频汇聚 |
| 5~12 km | −64 ~ −72 dBm | 650~780 Mbps (80MHz) | 200~400 Mbps | 主链路、多路高清视频 |
| 15~20 km | −72 ~ −79 dBm | 240~400 Mbps (40MHz) | 80~150 Mbps | 中等带宽回传、IPC 组网 |
| 25~30 km | −79 ~ −86 dBm | 60~180 Mbps (40MHz) | 30~60 Mbps | 远距离低带宽数据/少量视频 |
表注：以上为理想视距条件下的工程估算，实际吞吐受遮挡、干扰、雨衰、天线对准精度影响，建议预留 20% 余量。
重要提醒：上表成立的前提是纯视距（LOS）且菲涅尔区至少 60% 无遮挡。地球曲率在 30 公里处已有约 17 米的下沉，两端天线必须架设足够高。若链路中途有山体、建筑遮挡（NLOS），任何远距离指标都不再成立。
五、速率 / 发射功率 / 接收灵敏度实测数据全解读
下面数据来自主板规格书测试值，是评估链路能力的一手依据。理解三者的权衡关系，是正确选型的基础。
5.1 无线规格总览
| 项目 | 参数 |
|---|---|
| WLAN 标准 | IEEE 802.11 a/n/ac、iPoll |
| 传输模式 | iPoll MIMO 2×2 |
| 无线频段 | 5 GHz：5.150 – 5.850 GHz（FCC 5.150–5.250 和 5.725–5.850 GHz） |
| 发射功率 | Up to 30 dBm（因地区而异） |
| 接收灵敏度 | −97 ~ −75 dBm（因调制方式而异） |
| 信道带宽 | 5, 10, 20, 40, 80 MHz |
| 调制方式 | 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
| 数据速率 | 802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps |
| 纠错方式 | FEC，LDPC |
| 双工模式 | 时分双工（TDD） |
5.2 40MHz 信道带宽：速率 / 发射功率 / 接收灵敏度对应表
| 速率（Mbps） | 发射功率（dBm） | 接收灵敏度（dBm） |
|---|---|---|
| 400 | 26 | −70 |
| 360 | 27 | −72 |
| 300 | 28 | −76 |
| 270 | 29 | −78 |
| 240 | 30 | −80 |
| 180 | 30 | −84 |
| 120 | 30 | −87 |
| 90 | 30 | −92 |
| 60 | 30 | −94 |
| 30 | 30 | −95 |
5.3 80MHz 信道带宽：速率 / 发射功率 / 接收灵敏度对应表
| 速率（Mbps） | 发射功率（dBm） | 接收灵敏度（dBm） |
|---|---|---|
| 866 | 24 | −64 |
| 780 | 25 | −66 |
| 650 | 25 | −70 |
| 585 | 26 | −72 |
| 520 | 27 | −74 |
| 390 | 28 | −78 |
| 260 | 28 | −81 |
| 195 | 29 | −85 |
| 130 | 29 | −88 |
| 65 | 29 | −90 |
5.4 数据背后的三个关键工程结论
- 速率越高，灵敏度越差、功率越低：这是 OFDM 高阶调制（256-QAM）的固有特性——为承载更高码率，星座点更密集，对信噪比要求更高。这解释了为什么远距离会自动降速率：链路自适应（Rate Adaptation）机制会主动退到低阶调制以维持连通。
- 发射功率随速率提升而下降：高码率下射频功率放大器需工作在更线性区域（EVM 要求更严），功率会主动回退，属正常现象，而非缺陷。
- 80MHz 换带宽、降鲁棒性：80MHz 相比 40MHz 速率翻倍，但灵敏度约差 3dB，占用更宽频谱、更易受干扰。远距离链路建议优先使用 40MHz 以获得更好的灵敏度余量。
六、有线、天线、物理与供电规格
6.1 有线规格
| 项目 | 参数 |
|---|---|
| 接口 | 10/100/1000 Base-T, RJ45（千兆） |
6.2 天线规格
| 项目 | 参数 |
|---|---|
| 类型 | 集成双极化定向平板天线 |
| 频段 | 5.1 – 5.9 GHz |
| 天线增益（视天线而定） | 23 dBi |
| 极化方式 | 垂直 / 水平双极化 |
双极化设计是长距离链路的重要加分项：垂直与水平两路极化信号在 2×2 MIMO 下可同时独立传输，既提升吞吐又提供极化分集，对抗雨衰和多径更有利。天线增益直接决定链路预算中的 Gtx/Grx，是”30 公里”能否成立的决定性变量——上文测算正是基于 23dBi 天线。
6.3 物理特性与环境参数
| 项目 | 参数 |
|---|---|
| 尺寸 | 220 mm（长）× 65 mm（宽）× 15 mm（高） |
| 重量 | 60 g |
| 工作温度 | −40°C ~ +65°C |
| 工作湿度 | 0 ~ 90 %（非凝露） |
−40°C ~ +65°C 的宽温设计覆盖了中国从漠河到海南、以及中东高温地区的极端气候，是工业级室外设备的硬性门槛。60g 的轻量化主板则显著降低了塔顶安装的负载要求。
6.4 电源规格与 48V PoE 供电设计
| 项目 | 参数 |
|---|---|
| 设备供电 | IEEE 802.3af/at（产品自带 48V PoE 适配） |
| 电源输入 | 48–56 V PoE |
| 功耗 | 10 W |
选择 48V PoE 而非 12V 是室外远距离设备的行业惯例，原因有三：
- 降低线损：同样功率下，电压越高电流越小（P=UI），48V 时电流仅为 12V 的 1/4，网线 I²R 压降大幅降低，供电距离可远超 100 米；
- 标准化集中供电：符合 IEEE 802.3af/at，可搭配标准 PoE 交换机或注入器，支持远程上电与复位；
- 整机功耗仅 10W：PoE 供电余量充足，链路散热压力小，可靠性更高。
6.5 管理功能
| 项目 | 参数 |
|---|---|
| 系统监测 | SNMP，Syslog，Web UI，WNMS |
| 配置方式 | Web UI，WNMS |
七、室外部署工程要点：防雷、滤波与链路调校
规格达标只是成功的一半，室外远距离工程落地的成败往往取决于安装与防护细节。以下是我们在实际项目中总结的关键要点。
7.1 三级防雷与接地
室外铁塔/楼顶是雷击重灾区，防雷缺失是室外无线设备第一大失效原因。建议采用三级防护：
- PoE 网口防雷：网线入设备前加装 PoE 防雷器（气体放电管 GDT + TVS 阵列），泄放雷击浪涌；
- 主板电源入口防护：主板电源侧配置 TVS 与共模电感，抑制差模/共模浪涌；
- 等电位接地：设备金属外壳、防雷器、塔体可靠连接至接地极，接地电阻建议 ≤4Ω。
7.2 射频低通滤波（LPF）的作用
室外强电磁环境下，主板射频前端建议加装低通/带通滤波器（LPF）。其作用有二：一是抑制射频功放的谐波与带外杂散，满足电磁兼容与认证的杂散发射要求；二是阻挡附近强信号（如雷达、其他基站）直接灌入射频前端造成阻塞或损伤。这是从”能通”走向”长期稳定”的关键工程细节。
7.3 天线对准与菲涅尔区
- 视距优先：用 Google Earth + 路径剖面工具确认剖面无遮挡，菲涅尔区（第一菲涅尔区）至少 60% 净空；
- 精确对准：23dBi 平板天线半功率波束宽度通常仅 10° 左右，十几公里外的对准误差会被放大，务必使用场强/RSSI 实时读数微调；
- 极化管理：双极化天线需确认两端极化方向匹配（垂直对垂直、水平对水平），错配会造成约 20dB 的极化损耗。
八、认证与合规：SRRC / CE / FCC 关键要点
核心原则：主板/模块自带的认证证书不能替代整机认证。整机上市销售必须单独完成型式试验，因为外壳、天线、供电、PCB 走线都会改变整机的 EIRP、杂散发射、占用带宽等射频指标。
| 认证体系 | 适用地区 | 关键测试项 |
|---|---|---|
| SRRC + CCC + RoHS | 中国 | 发射频率、功率/EIRP、占用带宽、杂散发射、DFS（5GHz U-NII） |
| CE-RED | 欧盟 | 射频、EMC、安全、健康（RED 2014/53/EU 全条款） |
| FCC Part 15 (Subpart E) | 北美 | U-NII 频段功率/PSD 限制、带外发射、DFS、TPC |
DFS 雷达检测是 5GHz 室外产品认证中最容易被忽视的强制项：5.2/5.3GHz（U-NII-2A/2C）频段需具备动态频率选择能力，检测到雷达信号后须在规定时间内退出信道，避免干扰气象/军用雷达。若产品定位出口欧美，务必在硬件与固件层面预留 DFS 支持能力。
九、全场景选型建议：PTP 与 PTMP 怎么选
| 推荐距离 | PTMP 模式 | PTP 模式 | PTP 模式（满载） |
|---|---|---|---|
| 11ac | 10 km | 12 km | 30 km |
选型要点：
- 追求高带宽（PTP 满载）：把链路控制在 5~12 公里，使用 80MHz 信道 + 23dBi 天线精确对准，可获得 200~500Mbps 可用吞吐；
- 点对多点覆盖：单基站覆盖半径约 10 公里，按每站业务带宽规划接入数量，高带宽场景建议单基站不超过 16~24 个远端站；
- 超远距离（20~30 公里）：切换至 40MHz 以获得更好的灵敏度余量，接受 30~150Mbps 的吞吐，用于数据回传或少量视频；
- 所有场景：优先保证视距与天线对准精度，其收益远大于盲目提高发射功率。
十、典型应用场景
- 跨楼宇 / 跨江河骨干回传：替代昂贵的光纤或专线，快速建立千兆级点对点数据通道；
- 园区 / 厂区视频监控汇聚：多路 IPC 通过 PTMP 汇聚回中心，替代挖沟布线；
- 油田 / 电力 / 矿山远程组网：在无运营商覆盖区域建立私有宽带链路；
- 临时应急通信：灾害现场快速架设的远距离数据回传链路。
为什么选择 Zukaka 的 11ac 远距离无线主板方案
十一、常见问题（FAQ）
11ac 无线主板标称 30 公里，实际能跑多远？
iPoll 协议和标准 802.11 有什么区别？为什么远距离更稳？
这款无线主板为什么用 48V PoE 供电，而不是 12V？
室外无线主板如何做防雷和防护？
使用这块主板做整机，还需要做认证吗？
这款主板适合点对多点（PTMP）吗？最多带多少终端？
十二、总结
这款 11ac 千兆 48V 供电室外远距离无线主板的核心价值，在于用成熟的 QCA9557 + QCA9882 平台、iPoll 长距离调度协议、23dBi 双极化天线与 48V PoE + 宽温 + 防雷的工程化设计，把室外远距离传输从”能通”提升到”能稳定地批量交付”。
最后回到那个最关键的问题：30 公里能不能用？能。但请把它理解为”可连通的极限距离”，把 5~12 公里当作”高带宽的舒适区”。正确理解这一区别，并用链路预算指导天线选型与架设高度，才能把纸面参数变成现场可用的稳定链路。
如需该主板的详细规格书、链路预算计算表或针对具体场景（距离、带宽、遮挡条件）的选型建议，欢迎联系 Zukaka 技术团队获取一对一方案支持。
