2. 性能与成本失衡，落地性价比低

通用PCBA为覆盖多场景，集成大量冗余功能（如多频段兼容、冗余接口），导致两大问题：一是客户为非必要功能多支付25%-35%的成本，增加项目预算压力；二是冗余电路导致功耗升高（≥8W），提升后期运维（供电、散热）成本，且冗余元件占用PCB空间，无法适配小型化设备需求（如迷你型监控网桥）。

3. 技术支持不足，落地周期失控

通用PCBA厂商仅提供标准化产品，无定制化技术适配服务，客户拿到产品后，需自行解决与天线、外壳、供电系统的匹配问题，不仅增加研发成本，还易出现兼容性故障，导致项目落地周期延长1-2个月，甚至出现方案流产。

4. 合规性不达标，无法通过验收

部分行业（安防、电力、政务）对无线网桥PCBA有严格的合规要求（如CE、FCC、ROHS认证），通用PCBA因电路设计不规范，无法通过认证，导致项目无法验收，造成重大损失。

二、定制化核心定位（可落地关键：不做冗余设计，只做精准适配）

本方案核心定位——以客户落地需求为核心，以技术可行性为前提，以成本可控为目标，拒绝“过度定制”“无效设计”，每一项定制都对应具体场景需求、可落地执行，同时覆盖“无线网桥PCBA定制参数”“落地周期”“成本控制”等搜索引擎高频搜索点，让客户既能快速找到解决方案，也能直接参考落地。

核心原则：精准匹配场景参数、全流程标准化落地、成本透明可控、售后全程护航，确保定制方案从设计到批量交付，每一步都可追溯、可执行，无需客户额外投入研发精力。

三、可落地的无线网桥PCBA定制全方案

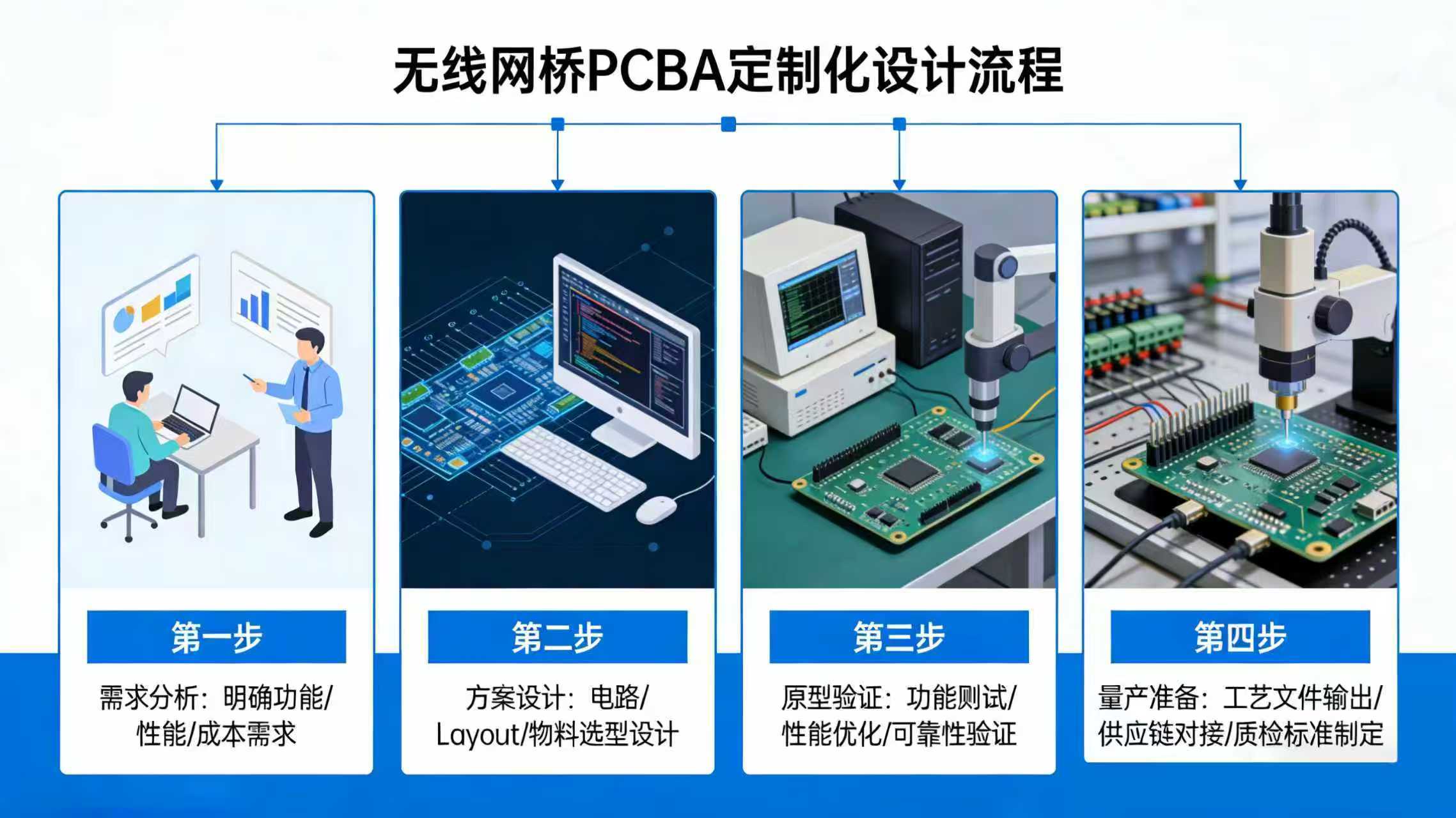

本方案从需求诊断到批量交付，分为6大阶段，每个阶段明确执行标准、责任分工、时间节点、验收标准，确保方案可落地、可复制，同时补充技术参数。

阶段1：需求深度诊断（1-3个工作日，奠定落地基础，避免后期返工）

核心目标：彻底拆解客户需求，明确“必须实现的核心参数+可优化的辅助参数+禁止出现的问题”，输出可落地的《需求诊断报告》，作为后续设计、测试、交付的核心依据，避免因需求模糊导致方案脱节。

1.1 需求采集（1-3个工作日）

通过“现场勘查+线上沟通+资料研读”的方式，采集7大类核心需求（精准覆盖行业痛点）：

需求类别	采集内容（可落地细节，明确参数）	示例（不同场景差异化）
场景参数	传输距离、遮挡情况（无遮挡/轻微遮挡/严重遮挡）、电磁环境、工作温度、湿度、盐雾等级、安装空间	山区森林防火：无遮挡传输35公里，轻微树木遮挡传输25公里，工作温度-40℃~75℃，盐雾等级≥1000小时，安装空间≤80*60mm
性能参数	射频功率、传输速率、丢包率、延迟、频段（2.4G/5.8G/双频段）、邻道抑制比、接收灵敏度	港口监控：射频功率27dBm，传输速率≥1.2Gbps，丢包率≤0.1%，延迟≤20ms，5.8G频段，邻道抑制比≥60dB
供电需求	供电方式（市电/太阳能/直流）、输入电压范围、功耗要求（工作/闲置/待机）、电源保护需求	户外无人值守：太阳能供电，输入电压9-36V直流，工作功耗≤5W，闲置功耗≤2W，支持过压、过流、短路保护
结构适配	PCB尺寸、厚度、安装方式（贴片/插件）、接口类型（网口/串口/USB）、元件布局要求	迷你型监控网桥：PCB尺寸50*40mm，厚度1.6mm，贴片安装，1个千兆网口，元件布局紧凑，避开外壳散热孔
合规要求	所需认证（CE/FCC/ROHS等）、环保标准、电路安全规范	出口欧美市场：需通过CE、FCC认证，ROHS 2.0环保标准，电路符合IEC 60950-1安全规范
成本预算	单块PCBA预算、批量采购量（≥1000块/≥5000块）、成本控制目标	批量采购5000块，单块预算≤80元，成本控制目标：比通用方案降低25%
交付周期	打样周期、测试周期、批量交付周期、紧急需求是否可加急	打样1-5个工作日，测试2-5个工作日，批量交付7-15个工作日，支持加急（打样可缩短至3个工作日）

1.2 需求分析与梳理（2个工作日）

工程师团队对采集的需求进行拆解、筛选、优化，明确“核心需求（必须实现）、次要需求（可优化）、不合理需求（提出替代方案）”，例如：客户要求“传输距离50公里+功耗≤3W”，属于不合理需求，将提出“传输距离50公里时功耗≤6W，或传输距离40公里时功耗≤3W”的替代方案，确保需求可落地，同时与客户确认，避免后期分歧。

1.3 输出《需求诊断报告》（2个工作日）

报告包含5大核心内容，双方签字确认，作为后续合作的依据：① 场景详细分析；② 核心参数确认表；③ 成本预算初步评估；④ 交付周期初步规划；⑤ 潜在风险及应对方案（如供应链短缺、测试不通过等）。

阶段2：方案设计（1-5个工作日，技术落地核心，兼顾性能与合规）

基于《需求诊断报告》，由硬件、射频、软件三大工程师团队协同设计，采用“仿真模拟+多方案对比”的方式，确保设计方案可落地、无隐患，同时优化成本，输出全套设计文档，适配搜索引擎“无线网桥PCBA设计方案”“射频电路设计”等需求。

2.1 硬件电路设计（2个工作日）

核心围绕“性能达标、成本可控、适配场景”三大目标，设计三大核心电路，明确元件型号、参数、布局，避免冗余设计：

（1）射频电路定制（核心，决定传输性能）

根据传输距离、频段需求，定制射频链路，核心参数可落地、可量化：

• 芯片选型：选用高线性度、低功耗芯片（如高通QCA9558、联发科MT7621），根据功率需求匹配PA芯片（如SKY85713，支持27dBm高功率输出），确保性能稳定且成本可控；
• 天线匹配网络：定制LC匹配电路，优化阻抗匹配（50Ω标准），提升天线增益，减少信号损耗，例如：远距离场景（≥30公里），搭配高增益天线匹配电路，信号损耗降低至10%以内；
• 滤波电路优化：采用高品质滤波器（如Murata村田滤波器），根据电磁环境定制滤波参数，邻道抑制比提升至60dB以上，有效抵御工业设备、基站等干扰，丢包率控制在0.1%以内；
• 防静电设计：集成ESD保护元件（如TVS管SMBJ6.5CA），防静电等级达到±15kV，避免户外静电导致的芯片损坏。

（2）电源系统定制（适配供电场景，确保稳定运行）

针对不同供电方式，定制电源电路，兼顾低功耗与稳定性：

• 宽压输入设计：支持9-36V直流输入，适配市电、太阳能、蓄电池等多种供电方式，集成电压转换芯片（如LM2596），输出稳定3.3V/5V电压；
• 智能功耗管理：定制功耗调节电路，根据传输负载动态切换工作模式（高速传输/节能待机），闲置状态下功耗降低40%以上，例如：监控网桥无视频传输时，自动切换至待机模式，功耗从5W降至2W；
• 电源保护设计：集成过压、过流、短路、反接保护元件，避免供电异常导致PCBA损坏，例如：反接保护二极管（1N4007），防止电源正负极接反烧毁芯片。

（3）接口与控制电路定制（适配设备集成，便于后期运维）

根据客户设备集成需求，定制接口电路，减少冗余接口，优化布局：

• 网口设计：支持千兆/百兆网口（如RTL8211F千兆网口芯片），根据需求定制网口数量（1-4个），适配高清视频、数据传输需求；
• 控制接口：定制串口（RS232/RS485）、USB接口，便于设备调试、参数配置，支持远程控制接口，适配客户私有管理平台；
• 指示灯设计：定制电源灯、信号灯、数据传输灯，便于现场运维人员快速判断设备运行状态（正常/故障/无信号）。

2.2 PCB版图设计（3个工作日）

采用Altium Designer、PADS等专业设计软件，结合场景需求，设计PCB版图，核心关注3点，确保可生产、可落地：

• 尺寸与布局：严格按照客户安装空间要求，设计PCB尺寸（最小可做到40*30mm），元件布局遵循“射频电路远离数字电路”“发热元件远离敏感元件”的原则，避免信号干扰，同时预留散热空间；
• 层数设计：根据电路复杂度，定制PCB层数（2层/4层/6层），简单场景（短距离、低功耗）采用2层板，降低成本；复杂场景（远距离、高功率、多接口）采用4层/6层板，提升信号稳定性；
• 工艺要求：明确PCB材质（FR-4常规材质/高导热材质）、厚度（1.2mm/1.6mm/2.0mm）、镀金厚度（1μm/2μm/3μm）、阻焊层颜色（绿色/黑色），针对高盐雾场景，额外增加三防涂层工艺（ conformal coating，厚度≥50μm）。

2.3 软件适配设计（2个工作日）

无需客户额外投入软件研发，我们提供软件适配定制，确保PCBA与客户设备、管理平台兼容：

• 传输协议定制：根据场景需求，优化TCP/UDP传输协议，或定制私有传输协议，例如：安防监控场景，定制低延迟协议，视频传输延迟≤20ms；数据采集场景，优化UDP协议，丢包重传效率提升50%；
• 管理软件适配：支持客户私有云平台对接，定制专属设备管理界面，实现批量设备远程配置、状态监控、故障报警、固件升级；
• 固件优化：定制轻量化固件，剔除冗余功能，降低功耗，同时支持固件升级，便于后期功能迭代。

2.4 输出全套设计文档（1个工作日）

设计完成后，输出8大类可落地文档，供客户审核、存档，同时作为生产、测试的依据：① 原理图；② PCB版图文件；③ 元件清单（BOM表，明确元件型号、供应商、单价）；④ 软件固件；⑤ 设计说明文档；⑥ 合规性设计报告；⑦ 成本明细；⑧ 生产工艺要求。

阶段3：打样制作（7个工作日，快速验证设计可行性）

设计方案经客户审核确认后，启动打样制作，核心目标：快速产出工程样板，验证设计方案的可行性、性能达标情况，避免批量生产时出现问题，控制落地风险，适配搜索引擎“无线网桥PCBA打样”“样板测试”等搜索需求。

3.1 打样准备（1个工作日）

根据BOM表，筛选优质供应商（核心元件选用原装正品，如高通、联发科、村田等品牌，确保性能稳定），确认元件库存，避免因元件短缺导致打样延误；同时，将PCB版图文件发送至合作PCB厂家，明确生产工艺要求（材质、厚度、镀金、三防等）。

3.2 PCB制作与贴片（4个工作日）

• PCB制作：采用高精度PCB生产设备，制作PCB板，严格控制线宽、线距（最小线宽0.8mil，最小线距0.8mil），确保电路导通性，制作完成后，进行PCB外观检测、导通测试，剔除不良品；
• 元件贴片：采用SMT全自动贴片设备，精准贴片，贴片精度达到±0.1mm，贴片完成后，进行回流焊、波峰焊，确保焊接质量，避免虚焊、假焊；
• 人工补焊与检测：对贴片后的PCBA进行人工补焊（针对插件元件），然后进行外观检测、焊点检测，确保PCBA无外观缺陷、焊点饱满。

3.3 样板初测（2个工作日）

打样完成后，在实验室环境下，对样板进行初步测试，重点测试3项核心内容，确保设计方案无重大问题：① 基本功能测试（电源导通、接口正常、指示灯正常）；② 核心性能测试（射频功率、传输速率、延迟、丢包率）；③ 初步环境测试（常温下稳定性测试，连续运行24小时无故障）。

3.4 样板交付（1个工作日）

将测试合格的样板（常规打样5-10块，可根据客户需求增加）、打样报告（包含测试数据、制作过程、不良品分析）交付给客户，客户可自行进行二次测试、设备集成测试，我们提供全程技术支持，及时解答客户疑问。

阶段4：全维度测试（10个工作日，确保批量落地无隐患）

样板经客户确认合格后，启动全维度测试，核心目标：模拟实际应用场景，全面验证PCBA的性能、稳定性、环境适应性、合规性，确保批量生产后，产品可直接落地，无故障隐患，这是方案可落地的关键环节，也是搜索引擎重点关注的“定制化保障”内容。

测试采用“实验室测试+现场场景测试”相结合的方式，由专业测试团队执行，每一项测试都有明确的标准、数据记录，输出《测试报告》，不合格项立即整改，重新测试，直至全部达标。

4.1 实验室测试（7个工作日，精准测试核心性能）

测试类别	测试项目	测试标准（可落地，量化指标）	测试方法
射频性能测试	射频功率、接收灵敏度、邻道抑制比、信号带宽、传输速率、丢包率、延迟	射频功率：按需达标（20-27dBm）；接收灵敏度≤-95dBm；邻道抑制比≥60dB；传输速率≥1.2Gbps（5.8G频段）；丢包率≤0.1%；延迟≤20ms	采用射频测试仪（如Agilent N9020A），模拟不同距离、电磁环境，反复测试3次，取平均值
电源性能测试	输入电压适配、功耗、电源保护、电压稳定性	输入电压9-36V正常工作；功耗按需达标（≤5W）；过压/过流/短路时自动保护，无损坏；输出电压波动≤±5%	采用电源测试仪、电子负载仪，模拟不同供电电压、负载情况，测试24小时
环境适应性测试	高低温测试、湿度测试、盐雾测试、振动测试、防尘测试	高低温：-40℃~75℃连续运行48小时无故障；湿度：85%RH连续运行72小时无故障；盐雾：1000小时无腐蚀、无短路；振动：10-500Hz振动测试无焊点脱落	采用高低温试验箱、盐雾试验箱、振动测试仪，模拟极端场景测试
合规性测试	CE/FCC/ROHS认证测试、电路安全测试	符合CE/FCC/ROHS相关标准；电路无漏电、无短路，符合IEC 60950-1安全规范	委托第三方权威检测机构，进行认证测试，出具检测报告
稳定性测试	长时间连续运行测试、老化测试	连续运行100小时无故障、无死机；老化测试（80℃环境下运行72小时）后，性能无衰减	实验室常温环境下，持续通电运行，实时监测设备状态、性能参数

4.2 现场场景测试

安排工程师赴客户实际应用场景，进行现场测试，核心测试内容： ① 实际传输距离、信号稳定性（模拟遮挡、电磁干扰场景）； ② 与客户设备（天线、外壳、供电系统、管理平台）的兼容性； ③ 现场环境下的运行稳定性（连续运行72小时）； ④ 安装便捷性（适配客户安装方式）。

现场测试完成后，输出《现场测试报告》，标注测试数据、存在的问题（如有），并在2个工作日内完成整改，重新测试，直至满足客户场景需求。

4.3 测试验收（1个工作日）

将《实验室测试报告》《现场测试报告》《第三方认证报告》提交给客户，客户进行验收，验收合格后，双方签字确认，启动批量生产；若验收不合格，免费整改、重新测试，直至验收合格。

阶段5：批量生产与交付（10-20个工作日，规模化落地，确保品质统一）

测试验收合格后，启动批量生产，核心目标：规模化、标准化生产，确保每一块PCBA品质统一、性能达标，按时交付，降低客户项目落地周期，适配搜索引擎“无线网桥PCBA批量生产”“交付周期”等搜索需求。

5.1 生产准备（3个工作日）

• 供应链保障：与核心供应商签订批量采购协议，确保元件充足、品质统一，核心元件（芯片、滤波器、电源芯片）预留10%的库存，应对供应链短缺风险；
• 生产计划制定：根据客户批量采购量、交付周期，制定详细的生产计划，明确各环节时间节点、责任分工，确保生产有序推进；
• 生产设备调试：调试SMT贴片设备、回流焊设备、检测设备，确保设备精度、稳定性，满足批量生产需求。

5.2 批量生产（5-10个工作日）

严格按照生产工艺要求、设计文档，进行规模化生产，执行“三检制度”（来料检验、过程检验、成品检验），确保品质可控：

• 来料检验（IQC）：对采购的所有元件进行检验，核对型号、参数，检测元件品质，剔除不良品，确保来料合格率≥99.9%；
• 过程检验（IPQC）：生产过程中，每2小时进行一次抽样检验，检测贴片精度、焊点质量、电路导通性，及时发现并解决生产问题；
• 成品检验（FQC）：生产完成后，对每一块PCBA进行全面检测（功能、性能、外观），不合格品单独标记、返工，确保成品合格率≥99.5%；
• 三防处理（按需）：针对户外场景，对PCBA进行三防涂层处理，采用自动化喷涂设备，确保涂层均匀、厚度达标（≥50μm），喷涂完成后，进行固化处理，提升环境适应性。

5.3 包装与交付（5个工作日）

• 包装：采用防静电包装（每块PCBA单独包装），外层采用防震纸箱，避免运输过程中损坏；包装上标注产品型号、批量、生产日期、检验合格标识；
• 交付：根据客户需求，选择合适的物流方式（快递、物流），确保按时交付；交付时，同步提供全套交付资料：① 批量生产报告；② 成品检验报告；③ 元件合格证明；④ 设计文档（备份）；⑤ 安装调试指导手册；
• 交付验收：客户收到货物后，进行抽样验收（抽样比例≥5%），验收合格后，完成交付确认；若出现不良品，我们在3个工作日内补发合格产品，承担物流费用。

阶段6：售后技术支持

方案落地不仅需要前期的设计、生产、交付，更需要后期的售后支持，我们提供“全周期、全方位”售后技术支持，解决客户后期运维、迭代需求，确保产品长期稳定运行，提升客户满意度，同时适配搜索引擎“无线网桥PCBA售后支持”等搜索需求。

6.1 技术支持保障

• 7*24小时应急支持：提供专属技术对接人，7*24小时响应客户需求，针对设备故障、技术疑问，1小时内给出解决方案，紧急情况（如批量故障），48小时内安排工程师上门处理；
• 安装调试指导：免费提供安装调试指导（远程+现场），协助客户完成PCBA与设备的集成、安装、调试，确保快速落地；
• 固件升级支持：长期提供固件升级服务，根据客户需求、行业技术发展，优化固件功能，提升产品性能，免费提供升级指导；
• 技术培训：免费为客户提供技术培训（1-2次），讲解PCBA结构、性能、运维技巧，提升客户运维人员的专业能力。

6.2 质保服务

提供3年免费质保服务，质保期内，若出现非人为损坏的故障（如元件损坏、性能衰减），免费维修、更换PCBA，承担维修、物流费用；质保期结束后，提供终身维护服务，仅收取成本费用。

6.3 需求迭代支持

若客户后期有场景升级、性能优化需求（如传输距离提升、功耗降低），我们免费提供需求分析、方案优化建议，协助客户完成产品迭代，降低迭代成本，缩短迭代周期。

四、行业适配案例

我们的无线网桥PCBA定制方案，已成功落地多个行业、多个场景，积累了丰富的落地经验，以下为3个标杆案例，详细说明方案落地过程、核心定制点、实施效果，供不同行业客户参考，适配搜索引擎“无线网桥PCBA定制案例”“行业适配方案”等搜索需求。

案例1：山区森林防火监控无线网桥PCBA定制（远距离、低功耗、宽温场景）

1.1 客户需求

客户为森林防火设备厂商，需求：覆盖200平方公里林区，部署50个监测点位，无市电供电（太阳能供电），无遮挡传输35公里，轻微遮挡传输25公里，工作温度-40℃~75℃，功耗≤5W（工作状态），丢包率≤0.1%，适配高清火情监控视频回传，批量采购5000块，交付周期45个工作日，需通过ROHS认证。

1.2 核心定制方案

• 射频电路：选用高通QCA9558芯片，搭配SKY85713 PA芯片，射频功率定制为27dBm，定制高增益天线匹配电路，信号损耗降低至8%，接收灵敏度≤-98dBm，确保远距离传输；
• 电源系统：定制宽压输入电路（9-36V），适配太阳能供电，集成智能功耗管理模块，工作功耗≤4.5W，闲置功耗≤1.8W，支持太阳能充电管理，确保24小时连续运行；
• 结构与防护：PCB尺寸60*50mm，厚度1.6mm，选用宽温元器件（工作温度-40℃~75℃），PCB表面做三防涂层处理（厚度50μm），抵御山区潮湿、灰尘环境；
• 软件适配：优化UDP传输协议，丢包重传效率提升50%，确保高清视频（1080P）实时回传，延迟≤18ms，支持远程固件升级，便于后期功能优化。
