6GHz 频段工业无线网桥与 W-Jet V 协议深度解析

一、引言

本文结论：6GHz 频段（5.850-6.450GHz）以底噪低至 -110dBm（比 5GHz 低 10-15dB）和 30+ 个无重叠信道的优势，结合 W-Jet V 专有协议的主动调度与自适应调制机制，能够实现 600-700Mbps 实际吞吐量、2-4ms 延迟和 99.9% 链路可用率——这是当前远距离工业无线骨干链路的最高技术水准。在工业无线通信领域，频段资源是决定系统性能的底层基础。随着 5GHz 频段日益拥挤——WiFi 网络、ISM 设备、雷达系统、无线监控等多种无线技术共享这一频谱空间——干扰问题已成为限制工业无线链路性能和可靠性的首要因素。6GHz 频段的开放和应用，为工业无线网桥提供了一个「干净」的频谱空间——底噪低至 -110dBm（比 5GHz 低 10-15dB），可提供 30+ 个无重叠信道，而 zukaka 的 W-Jet V 专有协议则在这片新频谱上发挥了最大的性能潜力。

工业级无线网桥完全指南将深入解析 6GHz 频段的技术特性和 W-Jet V 协议的设计原理，帮助读者理解「为什么 6GHz + W-Jet V 的组合是远距离工业无线骨干的最佳选择」。

二、6GHz 频段的技术优势

2.1 频谱资源概览

YNWPTP RapidFire 和 YNW 6ac 系列所使用的工作频段为 5.850-6.450GHz，涵盖了 6GHz 低频段的主要部分。该频段的使用受各国监管机构约束，美国 FCC 通过 [FCC 47 CFR Part 15] 及 [FCC 20-51] 将 5.925-6.425GHz（U-NII-5 至 U-NII-8）划归免许可使用；ITU-R 的相关建议书 [ITU-R P.530-18] 则对地面视距链路的传播损耗计算提供了权威参考。与 2.4GHz 和 5GHz 频段不同，6GHz 频段的历史使用情况相对简单：

2.2 低干扰环境的实际意义

底噪水平对比：在典型的城市或工业环境中，2.4GHz 频段的底噪通常在 -85dBm 到 -95dBm 之间，5GHz 频段在 -90dBm 到 -100dBm 之间，而 6GHz 频段则可低至 -100dBm 到 -110dBm。这一差异看似不大，但在无线通信的链路预算中，底噪每降低 3dB，就意味着接收机可以检测到更弱的信号，或者在相同的信号强度下获得更高的信噪比。

信噪比（SNR）对吞吐量的影响：以 802.11ac 系统为例，要维持 256-QAM 5/6 编码率（对应约 780Mbps@80MHz）的调制，需要约 30dB 左右的 SNR。在 5GHz 频段（底噪 -95dBm）需要接收信号强度达到 -65dBm 以上；而在 6GHz 频段（底噪 -105dBm），只需要 -75dBm 的接收信号即可达到同样的 SNR。这意味着：

• 在相同的发射功率和天线增益下，6GHz 系统的覆盖距离可显著扩展
• 或者在相同距离下，6GHz 系统可以使用更高阶的调制方式获得更高的吞吐量

2.3 信道资源的丰富性

在 5.850-6.450GHz 的 600MHz 可用频谱范围内，可以规划：

• 12 个 40MHz 信道：适合中等干扰环境下的 PtMP 部署
• 6 个 80MHz 信道：发挥 802.11ac 最大性能的理想配置，且信道间完全无重叠
• 3 个 160MHz 信道：为 802.11ax 的 160MHz 超宽信道预留

相比之下，5GHz 频段虽然可用信道数量也不少，但由于 DFS（动态频率选择）的要求——需要检测并避开雷达信号——部分信道在实际部署中可能无法使用。6GHz 频段在大多数国家不涉及 DFS 要求，信道规划的确定性和可预测性更高。

2.4 在工业环境中的实际价值

对于工业应用场景，6GHz 频段的低干扰特性带来了以下实实在在的好处：

1. 链路可用性提升：干扰导致的丢包和重传显著减少，链路可用率可从 5GHz 的 99.0-99.5% 提升到 99.9%+。
2. 延迟更稳定：避免因冲突退避和重传导致的延迟抖动。在工业控制场景中，可靠的低延迟（Jitter <1ms）往往比绝对的低延迟更有价值。
3. 容量规划更准确：在干净的频谱环境中，链路容量更容易预测和保障，不会因突发的同频干扰导致吞吐量骤降。
4. 多基站共址部署：丰富的无重叠信道资源使多个基站可以在同一塔架或同一区域共址部署，互不干扰，极大简化了网络扩容的过程。

三、W-Jet V 协议深度解析

3.1 协议设计背景

W-Jet V 是 YNWMICRO 开发的专有无线传输协议，现版本为第五代。与标准的 IEEE 802.11 CSMA/CA（载波监听多路访问/冲突避免）机制（定义于 [IEEE 802.11ac-2013] 和 [IEEE 802.11ax-2021]）不同，W-Jet V 专为高性能点对点（PTP）和点对多点（PTMP）场景设计，核心设计目标包括：

• 在强干扰环境下保持链路稳定性
• 实现极低且稳定的延迟
• 高数据包转发速率（PPS）
• 长距离链路上的高效传输

3.2 协议架构与工作原理

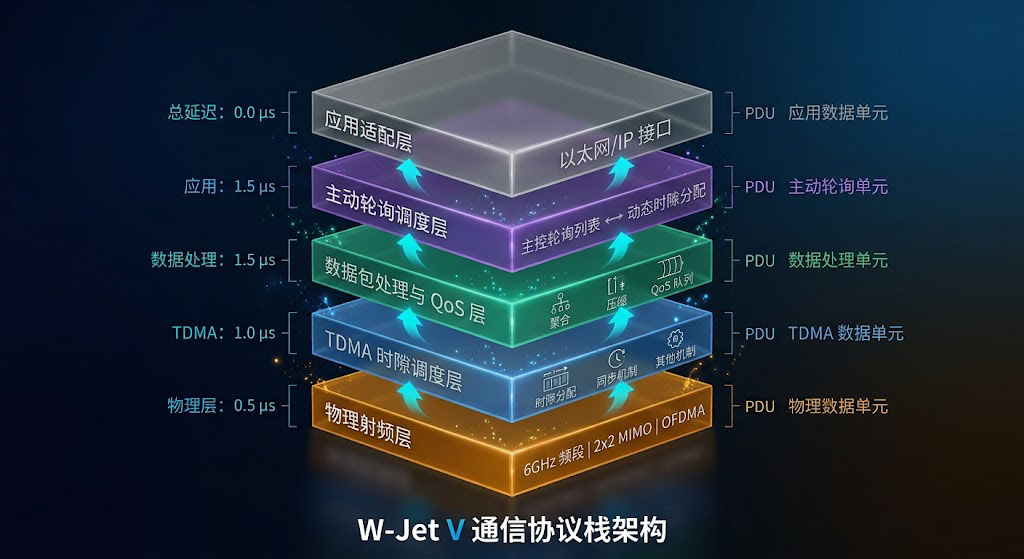

W-Jet V 协议采用四层分层架构设计，各层功能清晰：

3.2.1 主动调度机制

与 802.11 CSMA/CA 的「先听后说」竞争机制不同，W-Jet V 在 PtMP 模式下采用主动轮询调度：

1. 基站（Master）维护一个所有连接设备的轮询列表
2. 基站按照预设顺序或动态优先级向每个设备发送下行数据 + 轮询令牌
3. 设备收到令牌后，在指定的时隙内发送上行数据
4. 基站确认接收后，继续轮询下一个设备

这种机制的数学本质：在 CSMA/CA 中，N 个节点竞争信道时，冲突概率随 N 的增加呈指数级增长；而在 W-Jet V 的轮询机制中，每个设备都有确定性的传输机会，系统总吞吐量不会随设备数量增加而显著下降。

3.2.2 帧聚合与 Block ACK

W-Jet V 支持高级帧聚合技术，在单次传输机会中可以发送多个数据帧，并使用 Block ACK 机制进行批量确认：

• A-MPDU（聚合 MAC 协议数据单元）：将多个 MPDU 聚合为一个物理层帧发送，减少前导码和帧间隔开销
• A-MSDU（聚合 MAC 服务数据单元）：将多个 MSDU 聚合为一个 MPDU，减少 MAC 层开销

在典型的 80MHz 信道、256-QAM 调制下，聚合效率可使实际吞吐量达到物理层速率的 80-85%，远高于标准 802.11 系统的 60-70%。

3.2.3 自适应调制编码（AMC）

W-Jet V 支持从 BPSK（最低速率、最强抗干扰）到 256-QAM（最高速率、最低抗干扰）的多种调制编码方案（MCS），并能够根据实时链路质量自动切换：

AMC 的切换速度是 W-Jet V 的关键优化点。在 RapidFire 的 1.2GHz CPU 支持下，协议可以在毫秒级别完成调制方式的切换，保证链路在天气变化等导致的信号波动中保持最大可用吞吐量。

3.2.4 低延迟设计

W-Jet V 通过以下机制实现 2-4ms 的超低延迟：

• 减少缓冲：专有协议可以更精细地控制数据包在发送队列中的停留时间
• 快速 ACK：无需等待标准 802.11 的 SIFS/DIFS 时间间隔
• 优先级抢占：高优先级数据（如视频关键帧、工业控制指令）可以中断低优先级数据的发送

在实际部署中，RapidFire 链路的端到端延迟（含空中传输和有线侧处理）通常稳定在 2-5ms，抖动（Jitter）在 ±1ms 范围内，完全满足实时视频监控、VoIP 语音和大多数工业控制应用的要求。

3.3 W-Jet V vs 标准 802.11 协议对比

3.4 W-Jet V 与 iPoll 3 的关系

在 YNWMICRO 的产品体系中，RapidFire 系列使用 W-Jet V 协议，而 YNW 6ac 系列使用 iPoll 3 协议。两者的关系可以用一句话概括：

W-Jet V 侧重于 PTP 场景的极致性能，iPoll 3 侧重于 PtMP 场景的多用户效率。

具体差异：

但两者共享同一个技术基因：主动调度取代竞争机制，这是 YNWMICRO 系列设备在工业互联场景中优于通用 WiFi 设备的核心原因。

四、6GHz + W-Jet V 的组合优势

当 6GHz 的纯净频谱与 W-Jet V 的高效协议结合时，产生的协同效应超越了单一技术的简单叠加：

4.1 信号传播特性与协议适配

6GHz 频率的物理学特性：相比 5GHz，6GHz 具有略高的自由空间路径损耗（相同距离下约多 1.5-2dB），但差异并不显著。更重要的是，6GHz 频段的干扰底噪远低于 5GHz，这带来了更好的信噪比。

W-Jet V 的 AMC 机制充分利用了这一优势：在 6GHz 的低底噪环境中，协议可以稳定运行在高阶调制（256-QAM）上，实现接近物理极限的吞吐量。而如果同样的部署放在 5GHz 频段，由于底噪高出 10dB 左右，系统可能被迫降级到 64-QAM 甚至 16-QAM，吞吐量损失可达 50-70%。

4.2 实际链路性能对比

以下是在相同部署条件下（30km 视距链路，30dBm 发射功率，25dBi 天线），不同频段和协议组合的预期性能：

4.3 避免 DFS 限制的优势

5GHz 频段的 DFS 机制是工业无线网桥部署中的一个常见痛点：

• DFS 要求在检测到雷达信号时立即切换信道
• 信道切换会导致 30 秒左右的业务中断
• 在雷达活动频繁的区域（如沿海、机场附近、军事区域附近），DFS 触发频率可能很高

6GHz 频段在多数国家没有 DFS 要求，W-Jet V 协议可以在没有中断风险的信道上稳定运行。对于关键任务型工业链路（如电网监控、油气管道 SCADA），这一特性的价值不可估量。

五、频谱分析与部署调优

5.1 内置频谱分析仪

RapidFire 和 YNW 系列均内置频谱分析工具，可以以波形图和瀑布图的形式直观展示当前信道中的信号活动情况。工程师可以使用该工具完成以下任务：

• 扫描频谱：在安装前扫描目标频段，识别潜在的干扰源
• 选择最佳信道：对比不同信道的噪声底噪水平，选择最干净的信道
• 验证链路质量：链路建立后，通过频谱分析确认是否存在新的干扰信号
• 排查故障：当链路质量下降时，快速判断是否为外部干扰导致

频谱分析仪的操作全程可通过 Web GUI 完成，无需携带额外的频谱分析硬件。

5.2 基于频谱分析的部署调优流程

以下为推荐的 5 步部署调优流程：

六、6GHz 频段的法规与许可考量

6.1 全球频谱法规概况

6GHz 频段的可用性因国家和地区而异，在规划链路时需首先确认当地的监管要求：

RapidFire 系列支持 5.900-6.400GHz 的宽频率范围，可以覆盖不同国家的频段分配需求。设备出厂时可根据目标市场进行频段限制配置。

6.2 部署合规流程

1. 确认许可要求：在项目前期向当地无线电管理机构确认 6GHz 频段的使用是否需要许可
2. 选择合规信道：在设备设置中启用符合当地法规的信道列表
3. 控制发射功率：确保发射功率不超过当地法规限制（RapidFire 支持软件限幅）
4. 记录备案：对于需要许可的场景，提前完成频率使用申请

七、与其他频段技术的协同

7.1 6GHz 骨干 + 5GHz 接入的混合组网

在许多大型园区和广域覆盖场景中，最优的策略是采用频段混合组网：

• 骨干层（Backhaul）：使用 6GHz + W-Jet V（RapidFire 系列），提供数百 Mbps 到 Gbps 级别的超远距离骨干传输
• 接入层（Access）：使用 5GHz（YNW 5ac/5ax 系列），覆盖用户终端设备

这种分层设计充分利用了两个频段的互补优势：

• 6GHz 的纯净频谱保障骨干链路的稳定性和高容量
• 5GHz 的广泛兼容性降低用户终端的成本和部署复杂度

7.2 光纤 vs 无线：6GHz 链路的成本优势

在 10-50km 的远距离链路场景中，6GHz 无线网桥相比光纤具有以下成本优势：

当然，光纤在高容量（100Gbps+）和超低延迟方面仍有不可替代的优势。但在大多数工业互联场景中（100Mbps-1Gbps 级别需求），6GHz 无线方案提供了更务实的性价比选择。据 [IHS Markit Industrial Wireless Survey 2024] 统计，超过 60% 的受访企业在远距离园区互联场景中优先考虑无线方案，成本节约和部署速度是最核心的两个决策因素。

八、总结

6GHz 频段与 W-Jet V 协议的组合，代表了当前工业远距离无线通信领域最先进的技术方向之一。6GHz 提供了充裕的频谱资源和低干扰环境，W-Jet V 协议则在这一「干净画布」上通过主动调度、帧聚合和自适应调制等机制最大限度地释放了射频硬件的性能潜力。

对于网络规划者而言，选择 6GHz + W-Jet V 方案意味着：

1. 更高的链路可靠性——不受 5GHz 频段的 DFS 和干扰问题困扰
2. 更可预测的性能——在干净的频谱环境中，链路吞吐量和延迟的波动更小
3. 更低的 TCO——减少因干扰导致的故障排除和现场维护费用
4. 面向未来的频段选择——随着 6GHz 生态的成熟和 WiFi6E/WiFi7 设备的普及，6GHz 频段的设备兼容性和产业支持将进一步增强

在工业无线通信从「可选」走向「必须」的时代，选择一个可靠、高效、有长期技术生命力的频段和协议方案，是每一个网络规划者需要认真面对的课题。6GHz + W-Jet V 提供了一个值得深入研究和认真考虑的答案。

实战案例：越南机场周界安防无线链路

参考资料

1. FCC 47 CFR Part 15 – 射频设备技术标准
2. FCC 20-51 – 6GHz 频段免许可使用规则
3. ITU-R P.530-18 – 地面视距链路传播数据及预测方法
4. IEEE 802.11ac-2013 – 无线局域网标准修正案
5. IEEE 802.11ax-2021 – 高效无线局域网标准
6. IHS Markit Industrial Wireless Survey 2024 – 工业无线市场调研报告
7. YNWMICRO RapidFire 系列技术白皮书 – YNWMICRO 官方技术文档
8. YNWMICRO YNW 6ac 系列产品规格书 – YNWMICRO 官方文档
