远距离工业无线网桥：传输距离、抗干扰与故障排除完全技术指南

远距离工业无线网桥传输距离优化

章节摘要：本节阐述链路预算、天线选型及环境因素如何决定无线网桥的传输距离。核心公式：弗里斯传输方程。关键变量：射频功率（+20 至 +30 dBm）、接收灵敏度（-92 至 -72 dBm）、天线增益（12 至 30 dBi）、菲涅尔区净空。典型结果：最优条件下 10-20 km。

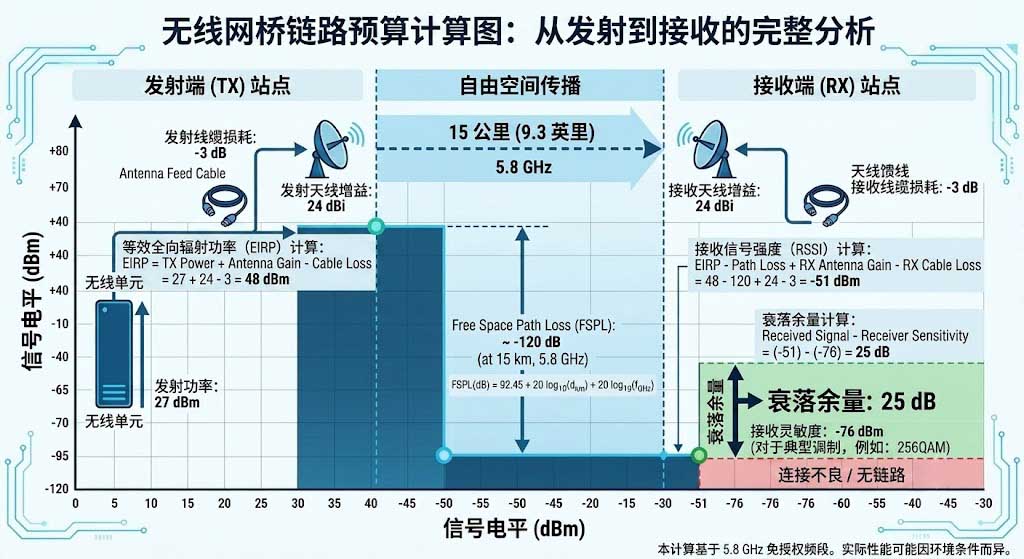

远距离无线网桥的传输从根本上遵循弗里斯传输方程，该方程描述了信号功率随距离衰减的规律。在自由空间中，距离每增加一倍，信号功率衰减 6 dB——即平方反比定律。这意味着，一个发射功率为 +27 dBm（500 mW）、两端均使用 24 dBi 天线的无线网桥，其等效全向辐射功率（EIRP）为 51 dBm。但在 5.8 GHz 频段经过 15 km 的自由空间路径损耗后，信号到达接收端时约为 -72 dBm。对于典型的 64-QAM 调制（支持 200-250 Mbps 吞吐量）下 -92 dBm 的接收灵敏度，该链路仍具备一定的衰落储备，可应对大气吸收、降雨衰减和信号反射等因素。

以下因素决定了任何无线网桥部署的实际传输距离。理解这些因素之间的相互作用及其权衡关系，对于针对特定距离需求确定正确的硬件配置至关重要。

影响传输距离的因素

传输距离由射频链路中最薄弱的环节决定，而非最强环节。一台发射功率为 +30 dBm、接收灵敏度为 -100 dBm 的无线网桥，如果天线线缆引入 3 dB 损耗（相当于发射功率降低 50%，且接收信号同步劣化），将无法达到理论传输距离。线缆、连接器和防雷器中每 1 dB 的损耗，在典型条件下会直接减少约 8-12% 的可用传输距离。

射频功放输出

射频功放输出是任何距离计算的起点。更高的发射功率可以延长传输距离，但会增加功耗，并可能需要满足法规合规性要求（根据 FCC Part 15.247 和 15.407[3]规定，5.8 GHz 频段点对多点 EIRP 限制为 36 dBm，点对点限制为 53 dBm）。一款输出功率可在 +20 dBm 至 +30 dBm 范围内调节的无线网桥 PCBA，能够灵活地在传输距离和功耗之间进行权衡。对于太阳能供电的部署场景，将发射功率从 +30 dBm 降低至 +23 dBm，射频功耗会显著下降，而传输距离仅减少约 40-50%——这对于远程电池供电的网桥来说往往是可以接受的折衷方案。

接收灵敏度

接收灵敏度是无线网桥距离计算中常被误解的技术指标。灵敏度随调制速率变化显著——同一台射频芯片在 64-QAM（支持 200-250 Mbps）下可能具有 -92 dBm 的灵敏度，但在 256-QAM（支持 350-400 Mbps）下仅为 -84 dBm。这 8 dB 的灵敏度差异意味着，在相同条件下，256-QAM 链路的传输距离比 64-QAM 链路约少 40%。自适应调制系统能在信号随距离增大而劣化时自动降阶至更稳健的调制方式（64-QAM → 16-QAM → QPSK → BPSK），以降低吞吐量为代价维持链路连接，而非直接断开。对于部署在极限距离下的远距离无线网桥，由于为维持链路而必须进行的调制降阶，实际吞吐量可能仅为理论最大值的 25-50%。

天线增益

天线增益是延长传输距离最具性价比的方式——将天线增益提高一倍（增加 3 dB），定向天线的成本增加仅需 20-50 美元；而通过增加发射功率来实现相同的距离提升，则需要更昂贵的射频模块和 2-3 倍的功耗。然而，高增益天线的波束宽度更窄，对安装对准精度的要求更高。一副 24 dBi 抛物面天线的波束宽度约为 8 度，意味着在 15 km 距离上，1 度的对准偏差会导致信号偏离接收天线达 260 米。因此，高增益天线的部署必须使用瞄准镜或激光对准工具进行专业安装。

频段选择

频段选择涉及传输距离与吞吐量之间的基本权衡。较低频率（2.4 GHz）在相同距离下的自由空间路径损耗比 5 GHz 低约 3-4 dB，在相同硬件配置下可延长 25-40% 的传输距离。然而，2.4 GHz 频段在工业环境中由于 WiFi、蓝牙、Zigbee 和微波炉等干扰源的普遍存在而显得非常拥挤。5 GHz 频段则提供更纯净的频谱和更宽的信道带宽（80/160 MHz vs 20/40 MHz），支持更高的吞吐量。对于可靠性优先的远距离骨干链路，2.4 GHz 能提供更好的覆盖距离；对于吞吐量优先的高容量链路，5 GHz 是更优选择。

环境条件

环境条件会引入可变损耗，必须在链路预算中予以考虑。大气氧气吸收在 5 GHz 下约为 0.016 dB/km，在 2.4 GHz 下约为 0.008 dB/km——对于大多数链路均可忽略。降雨衰减根据降雨强度和频率的不同为 0.1-3 dB/km（遵循 ITU-R P.838-3 模型[1]），仅在暴雨条件下对超过 10 km 的链路产生显著影响。最重要的环境因素是菲涅尔区遮挡。菲涅尔区是直接视距路径周围的椭球区域，必须保持无遮挡以确保最佳信号传播。对于 5.8 GHz 下的 15 km 链路，中点处的菲涅尔区半径约为 14 米——这意味着直接视距路径 14 米范围内的任何树木、建筑物或地形都会导致信号衰减，该效应由 ITU-R P.526 绕射传播模型[2]定义。经验法则：20% 的菲涅尔区遮挡会造成约 6 dB 的额外路径损耗，相当于传输距离减少约 25%。

天线选型指南

天线选型是远距离无线网桥部署中影响最大的单一决策——在无需更改任何其他硬件的情况下，正确的天线可使传输距离翻倍。选型需要在增益（决定传输距离）和波束宽度（决定对准容差和多径抑制能力）之间进行权衡。下表列出了无线网桥应用中的标准天线类型及其典型性能特征。

在远距离场景下，平板天线与抛物面天线的选择取决于安装环境和对准精度。增益为 18-24 dBi 的平板天线在大多数 10-15 km 链路中提供了距离与安装便捷性之间的实用平衡。其 15-25 度的波束宽度为风致桅杆移动和安装支架的热胀冷缩提供了一定的容差。增益为 24-30 dBi 的抛物面碟形天线适用于 15-20+ km 的链路，但其窄波束宽度要求刚性安装结构——至少 2 英寸直径的钢制桅杆、至少 1 米深的混凝土基础，以及超过 6 米桅杆所需的拉线。对于任何超过 10 km 的链路，我们建议使用瞄准镜或激光测距仪进行天线对准，而非仅依赖信号强度读数。

实际距离基准数据

以下基准数据代表了在良好的视距条件和正确安装下可实现的实际性能。实际结果因菲涅尔区净空、大气条件和部署现场的干扰水平而异。吞吐量数据假设采用自适应调制——随着距离增加，射频模块降阶至更稳健的调制方式，吞吐量下降但链路稳定性得以保持。

需注意，上述吞吐量数据反映的是双向实际应用层吞吐量，已计入 TCP/IP 协议开销和无线传输开销。对于远距离链路，实际吞吐量通常为 PHY 层速率的 40-60%，因为自适应调制降阶和帧聚合效率随距离增加而下降。在选择用于链路容量规划的硬件配置时，应使用实际吞吐量数据而非 PHY 层速率。

远距离工业无线网桥抗干扰解决方案

章节摘要：本节讨论室外无线链路中的主要干扰源——同信道干扰（其他 WiFi 设备、邻近网桥）、邻信道干扰（频谱重叠）和非 WiFi 干扰（雷达、工业射频噪声）。解决方案包括：IEEE 802.11h DFS 信道选择、波束赋形、自适应噪声底限以及信道隔离规划。

远距离无线网桥中的干扰管理是一个多层次问题，需要在射频前端、基带处理和网络规划三个层面同时采用混合策略。与室内 WiFi 网络不同——室内 WiFi 可以通过增加接入点密度来克服干扰——远距离室外链路的选择有限：物理上的距离使得重新定位或增加接入点往往不切实际。因此，抗干扰必须通过精细的射频配置和先进的天线技术来实现。

干扰源类型

了解干扰源是实现有效缓解措施的第一步，因为不同类型的干扰需要完全不同的对策。干扰源可分为三个主要类别，每种类型对无线链路的影响不同，并且需要特定的解决方案。

• 同信道干扰：当多个发射机在同一频率上工作时发生。在 5.8 GHz 频段，非 DFS 信道（149-165）通常被多家运营商的 WiFi 接入点和点对点链路共享。同信道干扰会降低接收机的噪声底限，使所需信号的有效 SNR 下降。例如，底限噪声从 -100 dBm 升高至 -90 dBm，会使接收信号为 -75 dBm 的链路 SNR 由 25 dB 降至 15 dB——这可能导致调制方式从 256-QAM 降阶至 64-QAM，吞吐量减少约 40%。
• 邻信道干扰：当相邻信道上的信号能量泄漏到所需信道时发生。这是频谱过载环境下的常见问题，尤其是当相邻信道上的发射机功率较高且/或距离较近时。在 5 GHz 频段使用 80/160 MHz 宽信道时，邻信道干扰更为严重，因为宽信道占用了更多频谱，增加了与其他传输重叠的概率。
• 非 WiFi 干扰：包括雷达系统（在 5 GHz DFS 信道中）、微波炉（2.4 GHz 频段）、工业射频噪声源（电机驱动、逆变器、焊接设备）以及无意的辐射体。非 WiFi 干扰通常表现为宽带噪声或周期性脉冲，使其难以通过信道切换来缓解——如果干扰源影响整个频段，则无法切换至”干净”的信道。

DFS 信道利用与配置

动态频率选择（DFS）是一种监管机制，允许无线设备在与雷达系统共享的 5 GHz 信道上工作，通过检测雷达信号并在 10 秒内自动腾退信道来避免干扰。DFS 提供了对信道 52-64 和 100-144（总计 255 MHz 频谱）的访问权限，这些信道对非 DFS 设备不可用。对于部署在无活跃雷达系统区域的工业无线网桥，DFS 信道提供了最洁净的频谱，几乎没有来自消费级 WiFi 设备的干扰，因为大多数消费级接入点和路由器不支持 DFS，无法使用这些信道。其代价是雷达检测事件可能会导致短暂的连接中断（10 秒的信道腾退时间加上 30 分钟的信道非占用期）。对于部署在机场、军事设施或沿海雷达覆盖区域附近的链路，我们建议在勘测时评估雷达活动情况，如果 DFS 事件频繁，则使用非 DFS 信道（149-165）。

DFS 信道的有效配置需要理解信道可用性检查（CAC）过程。当无线网桥首次在 DFS 信道上启动时，它必须在传输前执行 CAC，监听雷达信号的时间为 60 秒（对于雷达规避能力更强的设备为 10 秒）。此 CAC 延迟仅发生在初始启动时——如果网桥已在该信道上运行且未检测到雷达，则可以继续传输而无需进一步延迟，除非检测到雷达事件。对于断电后需要快速恢复的链路，在非 DFS 信道上配置一个备份信道可以避免 CAC 延迟。

波束赋形技术

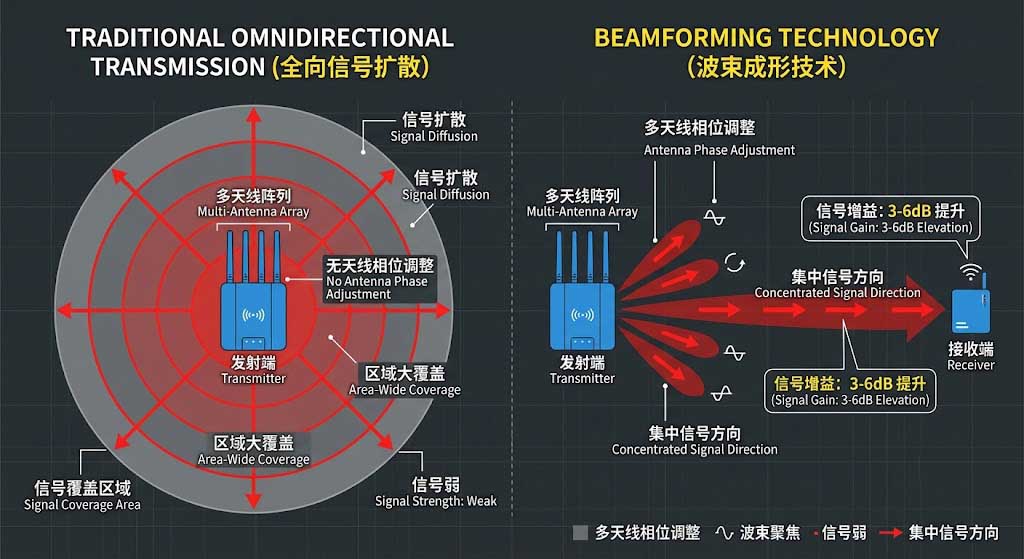

波束赋形是一种发射波束控制技术，它通过调整多个发射天线的相位和幅度，使射频能量在空间上集中于目标接收机的方向。与全向天线将能量均匀辐射到所有方向不同，波束赋形在所需方向上创建具有更高 EIRP 的定向波束，同时在非目标方向上产生零陷以减少干扰。在 IEEE 802.11ac 和 802.11ax 标准中，波束赋形通过显式反馈机制实现：接收机测量信道状态并反馈给发射机，发射机据此计算最优的波束赋形权重矩阵。

对于远距离无线网桥，波束赋形提供了两项关键优势：

• 增加的信号功率：通过将射频能量集中于接收机方向，波束赋形可提供 3-6 dB 的附加阵列增益，有效提升 EIRP 而不增加总发射功率。这相当于在不更换天线的情况下将天线增益提高了一个等级。
• 干扰抑制：通过在天线方向图中对干扰源方向设置空间零陷，波束赋形可抑制来自非目标方向的干扰信号。这对部署在高密度频谱环境中的链路尤其有价值，例如安装在屋顶的设备密集区域。

信道规划策略

正确的信道规划是避免大多数与干扰相关的链路问题的第一步，应在部署任何设备之前完成。以下策略为频谱规划和信道选择提供了系统化的方法。

1. 在部署前进行频谱分析：使用频谱分析仪或具备频谱扫描功能的无线网桥，在候选安装位置测量 2.4 GHz 和 5 GHz 频段的噪声底限。记录在一天中不同时段（高峰时段和非高峰时段）的噪声底限读数，以捕捉间歇性干扰源。5 GHz 频段噪声底限低于 -95 dBm 且无强信号峰值的位置适合远距离链路。
2. 优先选择 DFS 信道：在可用的情况下，为 5 GHz 远距离链路指定信道 100-144（UNII-2 扩展频段）。这些信道通常具有最低的噪声底限，因为大多数消费级设备不使用它们。需要注意的是，网桥会定期（每 10 秒）监听雷达信号，因此必须对附近的雷达活动有所了解。
3. 在相邻链路之间保留信道间隔：在部署多个网桥时，为相邻链路分配非重叠信道。在 5 GHz 频段，20 MHz 信道间隔足以确保信道隔离——相邻链路应间隔至少 40 MHz（即两个信道）以避免邻信道干扰。
4. 对非 DFS 链路使用自动信道选择：如果由于雷达活动导致 DFS 信道不可用，可通过网桥的自动信道选择功能在允许的非 DFS 信道（149-165）中找出噪声底限最低的信道。自动信道选择应在链路建立前在接收端和发射端分别执行，以确保所选信道在两端均可用且质量相近。

抗干扰技术对比

不同抗干扰技术在特定场景下的有效性各异。下表对比了工业无线网桥中使用的关键技术及其作用机制。

波束赋形（基于 802.11ac/ax 的显式发射波束赋形）利用来自接收端的信道状态信息，调整每个发射天线信号的相位和幅度，在接收端位置产生相长干涉。这可在接收端提供 3-6 dB 的信噪比改善，相当于 25-50% 的传输距离延长或等效干扰裕量。对于固定端点的点对点无线网桥链路，波束赋形尤为有效，因为信道特性相对稳定，波束赋形图样能够收敛并维持最优性能。

MIMO（多输入多输出）结合空间分集技术，利用多径传播——即信号经建筑物、地形和结构物反射的特性。在 2×2 MIMO 系统中，两个接收天线因其物理间距（通常为 0.5-1 波长）而各自接收到不同的发射信号组合。MIMO 解码器利用这些差异恢复原始传输数据，即使单个天线的信号已受到干扰影响。在具有强多径效应的环境中（金属建筑物、水塔等反射表面），MIMO 可比单天线系统提升 5-10 dB 的信噪比。

屏蔽与接地技术

正确的屏蔽和接地往往被忽视，但在高干扰环境中，它们决定了一条链路是可靠运行还是问题频发。屏蔽的目标是防止外部电磁场耦合到网桥的内部电子设备和射频电路中。接地的目标是为干扰电流提供低阻抗路径，使其流入大地而非流经敏感电子器件。

射频屏蔽应在多个层面上实施：网桥外壳应使用金属材料（而非塑料），所有接缝和盖板处应采用导电衬垫，以实现 60+ dB 的连续屏蔽效能。以太网线缆应使用屏蔽型（STP 或 SFTP），并将屏蔽层在两端接地——非屏蔽线缆会像天线一样拾取干扰并将其引入网桥的以太网 PHY 芯片。对于 PoE 供电的网桥，电源应包含共模滤波电路，抑制直流电源线上的干扰。在极端干扰环境中（变频器、焊接设备或无线电发射机附近），在以太网线和电源线上加装铁氧体磁环可提供 10-20 dB 的共模噪声抑制。

无线网桥安装的接地应遵循单点接地原则：所有设备（网桥、天线桅杆、防雷器、PoE 注入器）应连接至同一基准接地点，通常为打入地下至少 2.4 米的接地棒，其接地电阻根据 IEEE 标准应小于 10 欧姆。不同电位的多个接地点会形成地环路，将 50/60 Hz 交流声和瞬态电压注入设备。天线桅杆应使用最小 6 AWG 铜导线与接地系统连接，天线同轴线缆应包含带气体放电管（GDT）的在线式天馈防雷器，可在不引入显著射频损耗（典型插入损耗 0.1-0.3 dB）的情况下提供瞬态保护。

远距离工业无线网桥故障排除指南

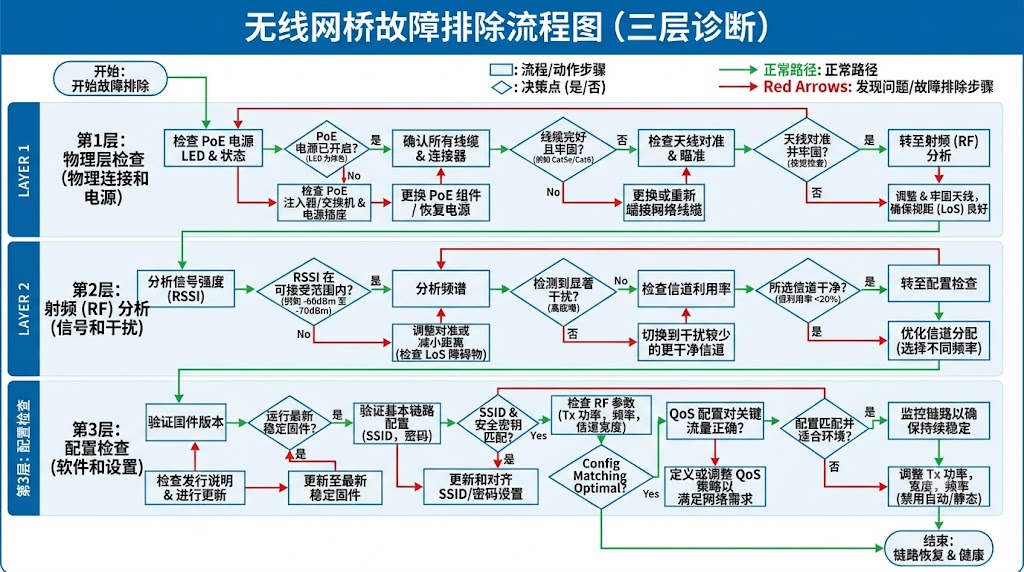

章节摘要：系统化的三层故障排除方法：物理层（线缆、电源、连接器）、射频层（RSSI、干扰、对准）、配置层（信道、固件、QoS）。80% 的问题属于物理层或射频层相关问题。关键诊断工具：RSSI 仪表、频谱分析仪、链路预算计算器。

大多数无线网桥问题可分为三类：物理层问题（线缆、连接器、电源）、射频问题（干扰、对准、距离）或配置问题（信道选择、固件、QoS 设置）。高效故障排除的关键在于在深入诊断之前正确判断问题所属类别。对电源问题应用射频分析技术——或反之——都会浪费时间，并可能导致错误结论。

连接中断诊断

间歇性连接断线是远距离无线网桥部署中最常见的投诉，几乎总是由以下三个因素之一引起：电源不稳定、间歇性干扰或链路预算不足。第一个诊断步骤是识别问题模式：断线是否在每天的同一时间发生（提示存在定时运行的干扰源，如雷达系统或交接班设备）？是否与天气事件相关（雨、雾、风）？是否在特定负载条件下发生（高吞吐量触发电源电压跌落）？

系统化的诊断顺序为：（1）检查物理连接——以太网线缆、PoE 注入器、天线连接器——通过外观检查和导通性测试。松动或腐蚀的连接器约占所有断线问题的 30%。（2）通过网桥的 RSSI 读数验证信号强度。稳定的 RSSI 读数达到 -60 dBm 或以上，且波动小于 3 dB，表明信号电平充足。RSSI 波动则提示天线对准偏差（风致移动）、菲涅尔区遮挡（植被生长）或干扰。（3）使用频谱分析仪监测信道 15-30 分钟，寻找间歇性干扰源。（4）审查系统日志中的错误信息——重复的 DFS 事件、以太网链路断开或看门狗定时器复位，都指向特定的根因。

吞吐量下降分析

不涉及完全断线的吞吐量下降通常表明信道拥塞、自适应调制降阶，或者以太网或处理链中存在硬件瓶颈。与断线问题的区别很重要：吞吐量下降通常可通过配置变更而非物理干预来解决。

吞吐量问题的诊断方法侧重于识别瓶颈。首先测量一天中不同时段的吞吐量——如果凌晨 3 点吞吐量正常而下午 3 点较差，则信道拥塞或干扰是可能的原因。使用网桥内置的频谱分析仪或信道利用率报告检查信道是否繁忙。如果信道利用率超过 50%，考虑切换到更洁净的 DFS 信道或增加信道宽度以提高频谱效率。检查网桥报告的调制速率——如果链路已从 256-QAM 降阶至 64-QAM 或更低，则问题在于信噪比不足，可通过天线重新对准或增益提升来解决。最后，验证网桥与网络交换机之间的以太网连接是否工作于千兆速率和全双工模式——降级至 100 Mbps 或半双工会形成吞吐量瓶颈，即使无线链路本身表现良好。

常见错误代码与解决方案

错误代码和症状在结合部署环境进行解读时，能够提供特定的诊断线索。下表列出了工业无线网桥部署中最常见的错误模式及其典型根因。

对于 RSSI 过低（接收信号强度指示）低于 -75 dBm 的情况，应首先检查天线对准。对于 24 dBi 抛物面天线，即使 2-3 度的对准偏差也会导致 5-10 dB 的信号损耗。使用网桥的 RSSI 仪表，配合天线位置的微调（0.5 度增量）来寻找信号峰值。如果峰值 RSSI 仍低于 -75 dBm，则计算链路预算以验证硬件配置是否支持所需距离。一个常见问题是安装的天线线缆长度超过规定值，增加了 2-5 dB 的意外损耗，使链路从充足变为临界状态。

高延迟（单跳无线链路超过 20-30 ms）通常由信道拥塞（网桥等待信道空闲后才能发送）或重传（数据包被干扰破坏而必须重发）引起。从网桥状态页面检查信道利用率百分比和误包率。信道利用率超过 60% 提示拥塞；误包率超过 5% 提示干扰。拥塞导致的高延迟可通过切换到较少拥挤的信道或实施 QoS 来优先保障关键流量来解决。干扰导致的高延迟则需要物理层面的缓解措施（屏蔽、重新定位）或技术升级（MIMO、波束赋形）。

硬件故障判断

硬件故障虽比配置或环境问题少见，但一旦发生则更为严重。指向硬件故障而非操作问题的关键诊断指标包括：（1）网桥无法上电或完全启动（LED 指示停在特定位置，表明硬件初始化失败）；（2）RSSI 读数正常但网桥无法与其对端建立关联（指向 MAC/PHY 层硬件故障而非射频问题）；（3）网桥在低温下运行正常，但当外壳温度超过特定阈值时出现故障（表明热相关组件失效）；（4）物理损坏，如 PCB 开裂、连接器腐蚀或外壳进水。

当怀疑硬件故障时，最高效的诊断步骤是将可疑设备替换为同型号的已知正常设备。如果问题随着替换设备转移，则原设备存在硬件故障。如果问题在替换后仍然存在，则问题在该网桥外部（电源、布线、干扰或对端设备）。这种替换测试比在现场进行详细的硬件诊断要快得多，并且在大多数情况下，故障设备可返回制造商进行保修更换和根因分析。

远距离工业无线网桥 PCBA 主板设计考量

章节摘要：远距离工业无线网桥主板的射频 PCB 设计原则。涵盖接地面设计、元器件分区（模拟 vs 数字）、受控阻抗布线（50 欧姆走线）、去耦策略及环境防护（IP65、-40°C 至 +85°C）。设计良好的 PCBA 相较于劣质设计可提供 3-6 dB 的射频性能优势——相当于 25-50% 的额外传输距离。

远距离无线网桥的 PCBA 主板设计与典型的消费级 WiFi 主板设计有本质区别。消费级主板优先考虑低成本和紧凑尺寸，通常使用 2 层或 4 层 PCB，射频优化程度最低。工业无线网桥 PCBA 必须优先考虑射频性能、热管理和可靠性，通常需要 6-12 层板，并采用受控阻抗、专用射频接地面以及模拟与数字部分的精心分区。增加的设计复杂性使 PCBA 成本提高 20-40%，但可带来 50-100% 的射频性能提升——对于需要在 15-20 km 距离上维持可靠链路的网桥而言，这是值得的投资。

射频设计最佳实践

无线网桥 PCBA 的射频部分是对设计最关键的环节，即使是微小的布局错误也可能使性能下降 3-10 dB。射频信号链路——从芯片组射频引脚，经匹配网络、带通滤波器、功率放大器和天线连接器——必须作为传输线系统来处理，其中每毫米走线和每个元件布局都会影响最终性能。

接地面设计是射频 PCB 布局的基础。在射频信号层正下方的层设置完整、无间断的接地面，为射频走线提供所需的受控阻抗参考。对于标准 FR-4 或高频层压板上的 50 欧姆微带走线，走线宽度与接地面间距的比率必须进行计算并利用场求解器进行验证，确保特征阻抗在 2.4-6 GHz 频率范围内保持在 50 欧姆的 ±5% 以内。接地面上的任何不连续点——例如用于过孔避让的槽缝或布线通道——都会造成阻抗不匹配，引起信号反射和功率损耗。单次 10% 的阻抗失配可导致 0.5 dB 的插入损耗，且信号链上的多次失配会累积效应。

元件布局必须在物理上将模拟射频部分与数字处理部分隔离，以防止数字开关噪声耦合到敏感的射频电路中。数字电路——CPU 内核、以太网 PHY、存储器接口——通过其高速开关产生 10 MHz 至 1 GHz 的宽带噪声。如果该噪声耦合到射频电源线或辐射到射频区域，则会在接收端抬高噪声底限，降低灵敏度。良好的布局应具有清晰的物理分隔，射频部分占据板卡的一个区域，数字部分位于另一区域，两者之间设置接地的铜隔离带（接地过孔”栅栏”）。射频部分的电源应由低噪声 LDO 稳压器供电，在高达 1 MHz 的频率上提供 60+ dB 的电源抑制比。

受控阻抗走线布线对于所有高频信号至关重要。从芯片组到天线连接器的射频走线必须保持 50 欧姆特征阻抗，不得出现尖锐的 90 度直角拐角（应使用 45 度倒角或弧形走线），不得存在产生阻抗不连续性的过孔残桩。对于差分信号对（USB、以太网、PCI Express），差分阻抗必须保持在 100 欧姆，且走线长度匹配误差在 1 mm 以内，以防止产生共模辐射和信号质量劣化的偏移。走线长度匹配对于 MIMO 系统尤为重要，因为多个射频链路之间的相位关系直接影响波束赋形和空分复用的性能。

去耦电容必须策略性地放置，以在宽频率范围内提供低阻抗电源。每个 IC 电源引脚需要以下电容组合：大容量电容（10-100 µF）用于瞬态负载变化时的储能，中频电容（0.1-1 µF）用于降低 1-100 MHz 频率范围内的电源阻抗，高频电容（10-100 pF）用于抑制 100 MHz 以上的噪声。这些电容相对于 IC 电源引脚的放置位置至关重要——高频电容必须位于电源引脚 2 mm 范围内，并通过过孔直接连接到接地面，否则长走线的电感会显著降低其有效性。

推荐 Zukaka PCBA 解决方案

Zukaka 的 PCBA 平台在设计时内置了上述射频最佳实践，为远距离无线网桥开发提供了经过验证的基础。每个平台采用 6 层或 8 层 PCB 叠层结构，配备专用射频接地面、用于射频信号层的高频层压板材料，以及所有电源轨上的全面去耦。布局分区遵循上述最佳实践，射频部分与数字部分之间保持物理隔离，并在分区边界设置接地过孔栅栏。

• 11ac 24V 千兆无线网桥 PCBA：适用于中等距离应用（5-10 km），采用 24V PoE 输入、IP65 防护等级和工业级温度范围。采用 Rogers 4003C 高频层压板的 6 层 PCB，以高性价比的价格为中等规模部署提供优异的射频性能。
• 11ac 48V 远距离网桥 PCBA：针对远距离（10-30 km）优化，采用 48V PoE 输入以支持更长的线缆距离，具备更高的发射功率能力和增强的热管理设计以支持持续高功率运行。采用多个接地面的 8 层 PCB，为最高射频性能提供卓越的信号完整性。
• 5GHz PTP/PTMP 无线网桥 PCBA：支持点对点和点对多点两种模式，配备 RouterOS 固件，提供灵活的网络拓扑选择。双链射频设计支持 2×2 MIMO 与波束赋形，增强传输距离和干扰抑制能力。

环境防护特性

环境防护对于室外无线网桥不是可选项——而是直接影响产品寿命和现场可靠性的基本要求。下表列出了关键的环境防护规格及其在长期室外部署中的重要性。

工业级温度范围 -40°C 至 +85°C 是部署在无遮蔽室外环境的无线网桥所必需的。在 -40°C 条件下，电路板必须能承受上电时的热冲击——此时内部自发热导致温度快速上升，而电路板仍处于极冷状态。在 +85°C 条件下，组件必须能在 PCBA 同时受到自发热（芯片组功耗 8-15W）和太阳辐射（深色外壳内部温度可额外升高 15-25°C）的作用下运行而不触发热关断。焊点必须承受 PCB（FR-4 的 CTE 为 14-17 ppm/°C）与陶瓷 IC 封装（CTE 为 6-8 ppm/°C）之间的热膨胀差异，在产品的整个生命周期内耐受 1000+ 次热循环。

IP65（防尘防水）防护等级确保网桥能够防止灰尘侵入和来自任何方向的低压水射流。对于部署在沿海或化工厂环境中的无线网桥，建议采用 IP67 防护等级（完全防尘和临时浸水防护），并对 PCBA 进行三防漆涂覆，以提供抵御盐雾、化学蒸气和导电性污染的保护层。三防漆涂覆使每块电路板的成本增加 1-3 美元，但在腐蚀性环境中可将产品的现场使用寿命延长 2-3 年。

远距离工业无线网桥部署最佳实践

章节摘要：端到端部署方法论，涵盖站点勘测（频谱分析、菲涅尔区验证）、专业安装（接地、防雷、天线对准）和维护计划表。正确的部署决定了网桥是达到 100% 标称性能还是低于 30-50% 的性能表现。

即使是最精心设计的无线网桥 PCBA，如果部署不当，性能也会大打折扣。与消费级 WiFi 设备不同——这类设备设计为只需最少的安装工作即可使用——远距离无线网桥需要专业的部署实践才能发挥其全部性能潜力。投入在正确部署上的工作量——通常单条点对点链路需要 1-3 天——直接决定了链路的可靠性、吞吐量和寿命。

站点勘测清单

全面的站点勘测是部署流程中最重要的一步，因为它能够识别出安装后无法纠正的问题。在安装任何设备或布放线缆之前，应确认以下事项。每确认一项，即代表避免了一个潜在问题。

• 视距验证：确认两个端点之间存在清晰的可见光路径，无地形、建筑物或植被遮挡菲涅尔区。使用双筒望远镜或观测镜进行初步目视检查，然后使用激光测距仪确认精确路径。特别注意链路中点处（菲涅尔区最宽的位置）——中点处的一棵树从两端看似乎不大，但仍可阻挡信号。
• 精确距离测量：使用 GPS 坐标和 Haversine 公式测量端点间的直线距离，或使用激光测距仪直接测量。不要依赖基于地图的测量，后者可能未考虑地形高程差异。测量距离用于链路预算计算，以确定所需的天线增益和预期吞吐量。
• 障碍物分析与菲涅尔区计算：对于端点之间的每个潜在障碍物，计算其是否侵入菲涅尔区。沿链路任意点的菲涅尔区半径根据距两端点的距离和工作频率计算。任何处于菲涅尔区半径 60% 以内的障碍物都会引起可测量的衰减。
• 干扰测绘：在两端使用频谱分析仪测量 2.4 GHz 和 5 GHz 频段的噪声底限。识别所有活跃信道及其利用率水平。记录监测期间（通常每端点 30-60 分钟）出现的任何间歇性干扰源。
• 电源可用性验证：确认两端均有所需的电源——PoE（需要在 100 米范围内有 PoE 交换机或注入器）、太阳能（需要充足的日照和电池容量）或交流电源（需要防风雨插座和浪涌保护）。对于太阳能供电站点，确认太阳能电池板位置全年每天至少接受 5 小时无遮挡日照。

安装指南

以下安装指南代表了从数百个工业无线网桥部署中总结的最佳实践。遵循这些指南可确保从运行第一天起即满足法规合规性、环境防护和最优射频性能。

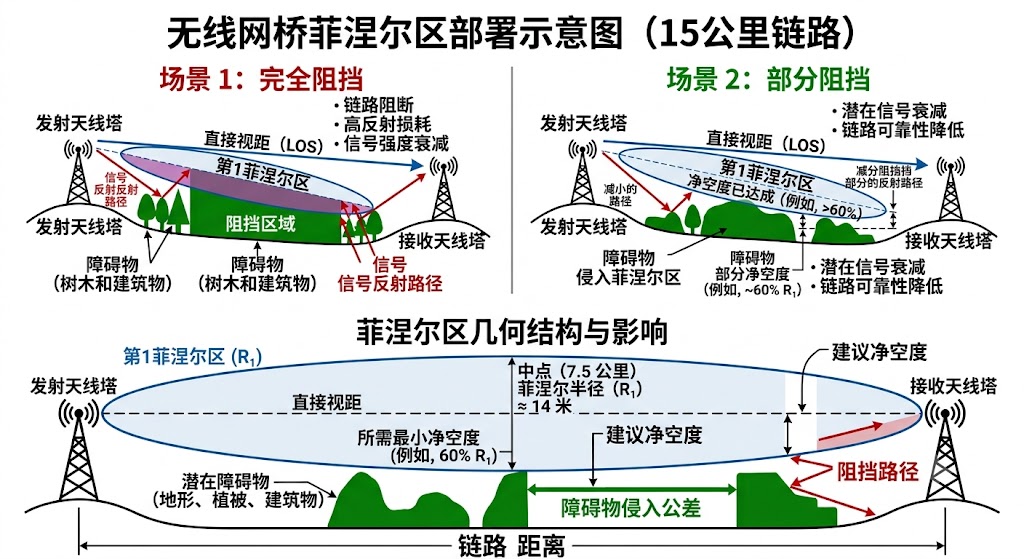

1. 将天线安装到足够高度以避开菲涅尔区障碍物：最低高度通常为地面以上 10-30 米，具体取决于链路距离和地形。对于 5.8 GHz、15 km 的链路，天线应安装在中点处任何障碍物上方至少 14 米的高度。使用可调节至计算高度的伸缩式桅杆或塔节，超过 6 米的桅杆应使用拉线以保持稳定性。
2. 在所有线缆上安装防雷器：应在天线线缆进入建筑物或机箱的入口处安装带气体放电管的同轴天馈防雷器。所有 PoE 线缆在连接到室内设备前应安装以太网浪涌保护器。所有浪涌保护器必须与接地系统连接，连接导体长度不超过 1 米，以确保有效的瞬态保护。
3. 实施单点接地：将所有设备——天线桅杆、网桥机箱、浪涌保护器、电源——连接至同一基准接地点。接地棒应打入地下以实现小于 10 欧姆的接地电阻。使用 6 AWG 或更大规格的铜导线作为接地导体，并确保所有连接使用不可逆的压接连接器，而非可能随时间松动的螺钉端子。
4. 在最终确定安装前测试连接和吞吐量：在设备临时安装并通电的情况下，验证链路是否建立，并测量 RSSI、SNR 和吞吐量。RSSI 应达到 -60 dBm 或以上以确保可靠运行。如果 RSSI 低于 -70 dBm，需在最终确定安装前检查天线对准和线缆损耗。
5. 记录所有配置参数：记录 IP 地址、信道设置、天线类型和增益、线缆长度、固件版本及所有配置参数。该文档对于将来排除故障和在更换设备上复现配置至关重要。

维护计划表

维护计划表确保性能劣化在导致链路故障之前被及早发现。下表基于典型的工业部署条件；极端环境（沿海盐雾、沙漠沙尘、北极冰雪）的站点可能需要更频繁的检查。

每月的外观检查应检查：外壳是否有物理损坏（裂缝、凹痕）、连接器和接地连接点是否有腐蚀、外壳内部是否有冷凝水、天线路径附近是否有可能开始遮挡菲涅尔区的植被生长。每季度的信号质量检查应将当前的 RSSI 和吞吐量读数与安装时记录的基准值进行比较。连续几个季度中 RSSI 逐渐下降超过 3 dB 提示天线对准偏差（由风或桅杆沉降引起）、菲涅尔区遮挡（由植被生长引起）或组件性能劣化。

推荐远距离工业无线网桥 PCBA 产品

章节摘要：Zukaka PCBA 产品线，覆盖不同距离和拓扑需求。四大平台：11ac 48V（旗舰级，15-30km）、双口 48V（冗余链路，15-30km）、5GHz PTP/PTMP（灵活拓扑，5-15km）、11n 24V（成本优化，恶劣环境）。基于距离、拓扑和电源需求的选型指南。

以下四大 PCBA 平台代表了 Zukaka 在远距离工业无线网桥应用中经过验证的解决方案。每个平台均为完整的主板设计，集成了无线芯片组、射频前端、电源管理、以太网接口和固件——仅需配备外壳、天线和电源即可构成功能完整的无线网桥。选型应依据具体项目的距离需求、部署拓扑和环境条件。

11ac 48V 远距离网桥 PCBA 是针对最严苛远距离应用场景的旗舰产品。其 48V PoE 输入通过标准 Cat5e 线缆支持最长 100 米的供电距离，为塔架安装等无电源插座场景提供了部署灵活性。该板采用 Qualcomm 802.11ac 芯片组，支持 2×2 MIMO 和波束赋形，在 10 km 距离上可实现 500+ Mbps 的实际吞吐量，并在配备合适天线的情况下在 30 km 距离上维持可靠连接。IP65 防护等级和工业级温度范围使其可直接室外安装而无需额外外壳，降低了安装复杂度和成本。

11ac 双口 48V 网桥 PCBA 增加了第二个千兆以太网端口，为关键基础设施应用提供冗余和灵活性。双端口可配置为：端口聚合（合并两个端口以提供 2 Gbps 吞吐量至连接设备）、冗余链路（主连接故障时自动切换）或透传连接（通过网桥连接远程站点的两台设备）。该产品是链路可靠性要求最高的应用场景的推荐选择，例如连接远程 SCADA 系统、监测站或安检点等对网络连接单点故障不可接受的场景。

5GHz PTP/PTMP 无线网桥 PCBA 通过其 RouterOS 固件支持点对点和点对多点两种拓扑结构，使其在同类产品中脱颖而出。单个 PTMP 基站可在 60-120 度扇区内服务多达 10-15 个远端客户端，使其成为校园网络、临时活动连接以及现有有线基础设施覆盖扩展的理想平台。RouterOS 的灵活性提供了高级功能，包括 VLAN 划分、QoS 带宽管理、防火墙规则和 VPN 终结——这些能力通常在企业级网络设备中才有，但已直接集成在该无线网桥 PCBA 中。

11n 24V 无线网桥 PCBA 是针对 802.11n（300-450 Mbps PHY 速率）可满足吞吐量需求的应用的成本优化解决方案。其 29 dBm 发射功率和专有 iPoll 协议提供了卓越的传输距离和干扰容限，使其成为部署条件恶劣环境中的热门选择。11n 芯片组功耗更低（通常 6-8W vs 11ac 的 10-15W），使该平台成为功耗控制至关重要的太阳能供电安装场景的首选。
