无线视频监控系统方案：设计、部署与优化
核心概述
目标读者：安防系统工程师、系统集成商、设施管理人员、监控设备采购专业人员
核心问题：如何设计一套无线视频监控系统？需要多少带宽？如何保证视频质量和传输稳定性？
关键结论：无线视频监控需要根据摄像头分辨率、帧率和数量精确计算带宽。选择正确的无线技术（WiFi 6、无线网桥）是确保稳定传输的前提。部署过程中必须充分考虑干扰和信号覆盖因素。
无线视频监控系统设计
无线视频监控系统设计必须遵循”容量优先”的方法论：从带宽预算（所有摄像头在峰值负载下所需的总 Mbps）出发，反向推导出无线技术选型、接入点或网桥数量以及回传链路容量需求。典型的四层架构包括：第1层（摄像头层）——内置无线模块（WiFi 6、802.11ac）或外接无线网桥的IP摄像头，分辨率从2MP高清到12MP 4K不等，每路视频根据分辨率、帧率和编码格式消耗4-50 Mbps带宽。第2层（网络层）——无线接入点（本地覆盖，每AP最远150m）或点对点无线网桥（使用定向天线可实现最远30km的长距离回传），构成传输骨干。第3层（录像层）——网络视频录像机（NVR）配备本地存储（4-12盘位，10-120 TB RAID配置存储）或云录像平台（AWS KVS、Azure Video Analyzer），需保证充足的WAN上行带宽（10路以上摄像头部署通常至少需要200 Mbps）。第4层（管理层）——视频管理软件（VMS），如 Milestone XProtect、Genetec Security Center，或开源方案 Shinobi、ZoneMinder，提供视频查看、回放、分析和告警管理功能。
摄像头类型、分辨率需求与无线方案适配
| 摄像头类型 | 分辨率 | 适用场景 | 推荐无线技术 | 单路带宽（H.265 30fps） | 典型安装高度 |
|---|---|---|---|---|---|
| 球形摄像头（IP Dome） | 2MP-8MP（1080p-4K） | 室内通用监控、零售店铺、办公室、走廊 | WiFi 5（2MP）、WiFi 6（4MP以上） | 2-4 Mbps（2MP）、6-12 Mbps（4MP） | 2.5-4m（吸顶安装，360°覆盖，红外补光） |
| 枪式摄像头（IP Bullet） | 2MP-12MP（1080p-4K+） | 室外周界监控、停车场、建筑入口、围栏线 | WiFi 6（8MP以下）、无线网桥（8MP以上或距离>100m） | 3-6 Mbps（2MP室外低照度）、10-18 Mbps（4K室外） | 3-6m（立杆或壁装，防水外壳，红外补光灯） |
| 云台摄像头（PTZ） | 2MP-8MP | 云台变焦监控、大范围区域覆盖、事件追踪、车牌抓拍 | WiFi 6 或专用无线网桥（推荐网桥以确保可靠性） | 4-8 Mbps（1080p）、12-20 Mbps（4K PTZ运动时——运动画面码率高于静止画面） | 4-10m（立杆或壁装，需稳固安装以确保PTZ定位精度） |
| 鱼眼/全景摄像头 | 4MP-12MP | 单摄像头广域覆盖、开阔空间、大堂、仓库 | WiFi 6（高带宽要求，必须使用） | 8-15 Mbps（4MP鱼眼）、15-30 Mbps（12MP全景） | 3-8m（吸顶安装，配套去畸变软件实现正常视角） |
| 热成像/多传感器摄像头 | 640×512 热成像 + 2MP-8MP 可见光 | 关键基础设施、火灾检测、周界防护、黑暗环境 | 无线网桥（专用链路，必须确保可靠性） | 6-15 Mbps（热成像+可见光双路合并） | 5-15m（立杆安装，通常成对部署实现立体热检测） |
摄像头布点与无线覆盖规划
摄像头布点与无线覆盖规划相互制约——摄像头放置在最佳观测位置（覆盖关键区域、合适的视场角和光照角度）时，无线信号可能不佳；而将其移至信号较好的位置又可能牺牲监控效果。正确的原则是：优先按监控需求优化摄像头布点（视场角、光照、安装高度），然后根据该位置的距离和带宽需求选择适当的无线技术来解决连接问题。距最近AP 100m以内且具有清晰视距或仅隔一面内墙的摄像头，内置WiFi（WiFi 6或WiFi 5）即可满足需求。距AP 100-500m或需穿透多面墙壁实现非视距传输的场景（常见于仓库、工厂、园区部署），应使用外接无线网桥或专用无线客户端模块（如Zukaka的5.8G无缝漫游客户端YN300B），通过摄像头以太网口连接以增强链路质量。距AP 500m-30km的场景，必须采用监控级点对点无线网桥（如Zukaka的11ac 48V长距离网桥PCBA）配合定向天线（20-30dBi碟形或平板天线），并需进行精细的射频路径规划，包括菲涅尔区净空分析，确保第一菲涅尔区60%以上无遮挡。
带宽需求与计算

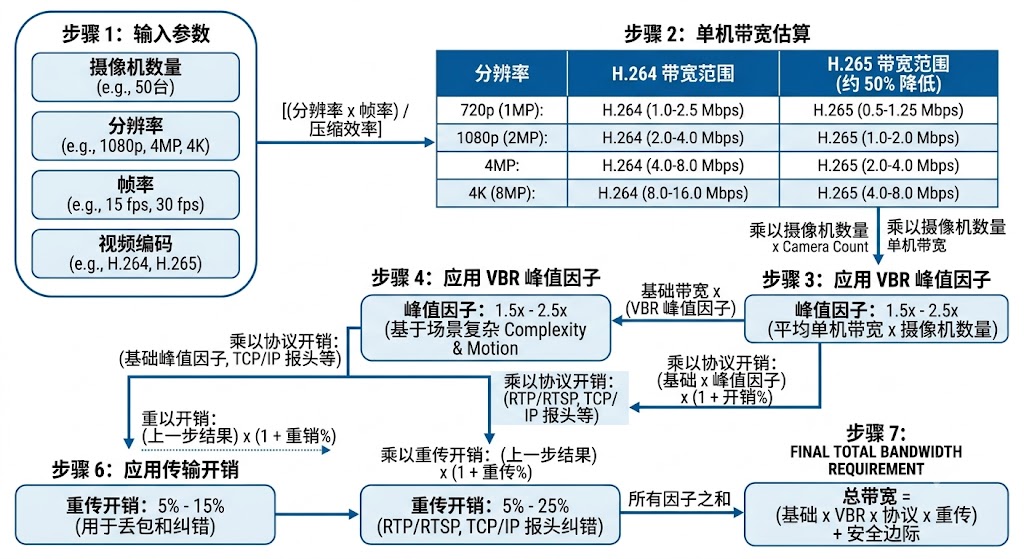

带宽计算公式——完整推导
完整的带宽计算公式为：总所需带宽 = Σ(摄像头码率 × (1 + VBR峰值因子)) × (1 + 协议开销) × (1 + 重传开销) + 管理流量开销。其中 VBR 峰值因子通常为 1.5-2.5倍，取决于场景复杂度（车辆稀少的停车场：1.5倍；叉车持续作业的繁忙仓库通道：2.5倍）；协议开销系数为 1.15-1.25倍（TCP/IP 头部 + RTSP/RTP 封装 + TLS 加密开销）；重传开销系数为 1.05-1.15倍（无线丢包引发 TCP 重传，消耗额外带宽）。举例说明：一台 4K 摄像头配置 H.265 平均码率 16 Mbps，位于繁忙室内场景（VBR峰值因子 2.0倍），TCP/TLS 开销 1.2倍，无线重传率 5%（1.05倍），则峰值场景下实际需要 16 × 2.0 × 1.2 × 1.05 = 40.3 Mbps 的无线容量——这就是为什么单 AP 服务 10 路此类摄像头需要至少 400 Mbps 有效吞吐量，必须使用 WiFi 6（每射频实际吞吐量 500-800 Mbps）而非 WiFi 5（200-400 Mbps）。
按分辨率、编码格式和帧率的带宽需求
| 分辨率 | 像素（MP） | H.264 @ 15fps（Mbps） | H.264 @ 30fps（Mbps） | H.265 @ 15fps（Mbps） | H.265 @ 30fps（Mbps） | 推荐WiFi |
|---|---|---|---|---|---|---|
| HD（720p） | 1 MP | 1.5-3 | 3-5 | 0.8-1.5 | 1.5-3 | WiFi 5 |
| Full HD（1080p） | 2 MP | 3-5 | 5-10 | 1.5-3 | 3-6 | WiFi 5/6 |
| 3MP（2048×1536） | 3 MP | 4-7 | 7-14 | 2-4 | 4-8 | WiFi 5/6 |
| 4K UHD（3840×2160） | 8 MP | 10-16 | 16-30 | 5-10 | 10-18 | WiFi 6（必须） |
| 8K（7680×4320） | 33 MP | 30-50 | 50-80 | 15-25 | 25-50 | WiFi 6E 或有线 |
带宽计算实例——完整演算过程
一个中型部署的实际带宽计算：20 路 1080p 摄像头（30fps，H.265，室外中等运动场景，VBR 峰值因子 2.0），加 5 路 4K 摄像头（30fps，H.265，室内仓库高叉车流量，VBR 峰值因子 2.5），加 2 路 PTZ 摄像头（1080p，30fps，H.264——PTZ 摄像头通常使用 H.264 以确保与 PTZ 控制协议的兼容性）。计算过程：1080p 摄像头 H.265 30fps 平均每路 5 Mbps，故 20 × 5 × 2.0（VBR）× 1.2（开销）× 1.1（重传）= 264 Mbps 峰值。4K 摄像头 H.265 30fps 平均每路 15 Mbps，故 5 × 15 × 2.5 × 1.2 × 1.1 = 247.5 Mbps 峰值。PTZ 摄像头 H.264 30fps 平均每路 8 Mbps（H.264 编码效率较低），故 2 × 8 × 2.0 × 1.2 × 1.1 = 42.2 Mbps 峰值。总峰值带宽 = 264 + 247.5 + 42.2 = 553.7 Mbps。这需要至少 2 台 WiFi 6 AP（典型部署中每台实际吞吐量 350-500 Mbps）或单台具有 3 个射频（2.4GHz + 5GHz + 5GHz）的 AP 并做好射频间负载均衡。NVR 网络接口必须至少为 1GbE（处理后可达 800+ Mbps）。H.265 编码下 30 天录像存储需求：1080p 摄像头 = 20 × 5 Mbps × 1.1（重传开销）= 110 Mbps × 24h × 30 天 / 8 = 10.2 TB；4K 摄像头 = 5 × 15 × 1.1 = 82.5 Mbps × 24h × 30 / 8 = 8.9 TB；PTZ 摄像头 = 2 × 8 × 1.1 = 17.6 Mbps × 24h × 30 / 8 = 1.9 TB。30 天总存储 = 10.2 + 8.9 + 1.9 = 21 TB，需要一台 6 盘位 NVR 配备 8TB 硬盘 RAID-5（可用 32TB，预留 50% 余量）。
存储需求参考表
| 摄像头数量 | 分辨率/编码 | 录像模式 | 7天存储 | 30天存储 | 90天存储 |
|---|---|---|---|---|---|
| 10 | 1080p / H.265 | 连续录像（24/7） | 3.2 TB | 13.5 TB | 40.5 TB |
| 10 | 1080p / H.265 | 移动侦测录像（预估 30% 时间活动） | 1.0 TB | 4.1 TB | 12.2 TB |
| 20 | 4K / H.265 | 连续录像（24/7） | 25.2 TB | 108 TB | 324 TB |
| 20 | 4K / H.265 | 移动侦测录像（预估 25% 时间活动） | 6.3 TB | 27 TB | 81 TB |
| 50 | 混合（30路1080p + 20路4K）/ H.265 | 连续录像（24/7） | 47.3 TB | 202.5 TB | 607.5 TB |
监控无线技术选型：视频传输方案对比
WiFi 视频监控方案——WiFi 5 vs WiFi 6 vs WiFi 6E
WiFi 6（802.11ax）是所有新建视频监控系统的最低推荐标准，其 OFDMA（正交频分多址）特性使单台 AP 可在单个传输时隙内同时服务最多 37 台设备——而 WiFi 5 的 OFDM 每次只能服务一台设备——这直接解决了 10-30 路摄像头连接同一台 AP 的高密度多摄像头场景需求。实际吞吐量差异对监控意义重大：WiFi 5（802.11ac Wave 2，4×4 MIMO）在 30m 距离上每射频提供 200-400 Mbps TCP 吞吐量，可支持约 25-50 路 1080p 摄像头（每路 6 Mbps），但仅支持 5-10 路 4K 摄像头（每路 20 Mbps）。WiFi 6（802.11ax，4×4 MIMO，80MHz 信道）在 30m 距离上每射频提供 500-800 Mbps，可支持约 40-80 路 4K 摄像头（H.265，每路 10 Mbps）——更重要的是，WiFi 6 的 TWT（目标唤醒时间）功能使带电池备份的摄像头在空闲时段功耗降低 3-5 倍。WiFi 6E（扩展至 6GHz 频段，160MHz 信道）每射频提供 800-1200 Mbps，可支持多达 20 路 8K 摄像头或 50+ 路 4K 摄像头，并且 6GHz 频段干扰最小（无传统 WiFi 4/5 设备、无微波炉、无无绳电话干扰）。
监控网桥部署方案——远距离视频传输
监控级点对点无线网桥是距最近 AP 超过 150m 的视频传输唯一可行方案，也是丢包率必须低于 0.1% 的场景的推荐架构——这包括车牌识别（LPR）摄像头、ANPR 摄像头、PTZ 追踪摄像头以及任何覆盖关键周界的摄像头。Zukaka 的 11ac 48V 长距离网桥 PCBA 为此类监控网桥部署提供了基础：802.11ac Wave 2，2×2 MIMO，867 Mbps PHY 速率；48V PoE 输入简化线缆管理（一根 Cat5e/6 网线即可从 PoE 交换机向网桥同时传输电力和数据，最远 100m）；IP65 防护等级外壳可直接室外安装。监控网桥的最大距离取决于配置：配合集成 23dBi 定向平板天线，1km 距离上可实现 500+ Mbps 吞吐量；配合 30dBi 碟形天线且菲涅尔区净空良好，同一网桥在 10km 距离上仍可提供 200-300 Mbps——足以从远端站点回传 20-30 路 1080p 摄像头或 5-10 路 4K 摄像头。对于单个远端站点的多摄像头场景，11ac 双端口 48V 网桥 PCBA 提供双千兆以太网端口，可连接本地 PoE 交换机，使单条监控网桥链路通过一台 500+ Mbps 无线链路回传 8-16 路摄像头（远端位置使用 8 口或 16 口 PoE 交换机）。

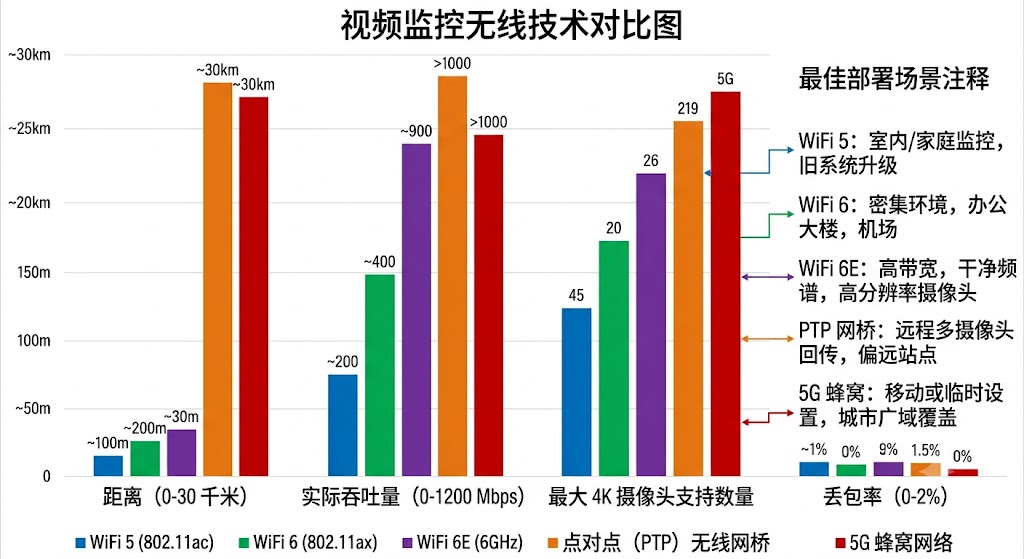

监控无线技术综合对比表
| 技术 | 最大距离（实际） | 实际 TCP 吞吐量 | 最大 1080p 摄像头（每路 6 Mbps） | 最大 4K 摄像头（每路 15 Mbps） | 丢包率（典型值） | 最佳部署场景 |
|---|---|---|---|---|---|---|
| WiFi 5（802.11ac） | 50-100m（室内） | 200-400 Mbps | 30-60 | 10-25 | 0.5-2% | 小型室内部署（零售店、办公室），每 AP 少于 8 路摄像头，最高 1080p 分辨率 |
| WiFi 6（802.11ax） | 80-150m（室内），50-100m（室外 AP） | 500-800 Mbps | 80-130 | 30-50 | 0.3-1% | 大型室内/室外部署（仓库、园区），高密度摄像头，4K 分辨率——当前最佳性价比 |
| WiFi 6E | 80-150m（室内，6GHz 频段覆盖略小于 5GHz） | 800-1200 Mbps | 130-200 | 50-80 | 0.1-0.5% | 高密度 4K/8K 部署，5GHz 频段拥堵的干扰严重环境 |
| 无线网桥（PTP） | 1-30km（配合定向天线） | 200-700 Mbps（取决于距离和天线） | 30-110 | 10-45 | 0.01-0.1% | 远端摄像头站点、楼宇间连接、周界监控、车牌识别——最低丢包率和最远距离 |
| 5G（蜂窝网络） | 500m-5km（取决于基站密度） | 50-200 Mbps（取决于信号强度和运营商套餐） | 8-30 | 3-12 | 0.5-2%（随运营商网络负载变化） | 移动监控（车载摄像头）、临时部署、无有线基础设施的站点——需支付月度流量费用 |
部署最佳实践
常见问题：无线视频监控
问：单台监控无线网桥可以支持多少路摄像头？
单条点对点监控无线网桥在 500+ Mbps 吞吐量下，可支持约 80 路 1080p 摄像头（每路 6 Mbps）或 30 路 4K 摄像头（每路 15 Mbps）。实际容量取决于网桥的实际吞吐量，受距离、天线增益和环境干扰影响。
问：监控无线视频传输的最远距离是多少？
配合高增益定向天线和良好的菲涅尔区净空，工业监控网桥可可靠传输视频最远达 30 km。超过 10 km 的距离，应使用 +27 dBm 以上射频输出功率的网桥和 24 dBi 以上的碟形天线。链路预算计算必须考虑路径损耗、连接器损耗和衰落余量。
问：安防摄像头应该用 WiFi 还是监控网桥？
WiFi 更适合 AP 覆盖范围内 100-150m 的局域场景，每 AP 可支持多路摄像头且成本较低。监控无线网桥是远距离传输（超过 150m）、楼宇间链路以及丢包率要求低于 0.1% 的应用（如车牌识别）的必需方案。
问：视频监控需要多少带宽？
1080p 摄像头每路需要 4-8 Mbps，4K 摄像头每路需要 15-25 Mbps（H.265），8K 摄像头每路需要 40-60 Mbps。对于 50 路 1080p 摄像头的部署，规划至少 300 Mbps 的聚合吞吐量，外加 20-30% 的管理流量和峰值运动场景余量。
问：监控无线网桥可以为远端摄像头提供 PoE 供电吗？
可以。PoE（以太网供电）是室外监控网桥的标准供电方式。一根 Cat5e/6 网线即可从 PoE 交换机向网桥同时传输电力和数据，最远距离 100m。对于远端摄像头集群，将监控网桥与本地 PoE 交换机配合使用，可通过单条无线回传链路为 8-16 路摄像头供电。
