WLE7002E26 – WiFi 7 (802.11be) 2.4+6GHz 双频模块
产品概述
WLE7002E26 是一款基于 Qualcomm QCN6274/QCN9274 的双频并发（2.4+6GHz）WiFi 7 (802.11be) 模块，为企业级和工业级应用提供高达 5765Mbps 的吞吐量。
概览
目标用户：企业网络设备制造商、工业物联网集成商、网络安全解决方案提供商
核心优势：WiFi 7 技术、2×2 MU-MIMO、双工器设计、MLO 支持、4096-QAM、PCIe 3.0 接口、6GHz 支持
典型应用：企业路由器、工业网关、无线网桥、高密度 AP 部署
技术规格
WLE7002E26 是一款高性能 WiFi 7 模块，支持 2.4GHz 和 6GHz 双频并发工作。
| 参数 | 规格 |
|---|---|
| 芯片组 | Qualcomm QCN6274（商用版）/ QCN9274（工业版） |
| 无线标准 | 2.4GHz：802.11b/g/n/ax/be；6GHz：802.11ax/be |
| MIMO 配置 | 2×2 MU-MIMO |
| 最大吞吐量 | 2.4GHz：688Mbps；6GHz：5765Mbps（典型值） |
| 频率范围 | 2.412–2.472GHz | 5.945–7.125GHz |
| 信道带宽 | 2.4GHz：20/40MHz；6GHz：20/40/80/160/320MHz |
| 发射功率（每路） | 2.4GHz：最高 20dBm；6GHz：最高 17dBm |
| 接口 | MiniPCIe, PCIe 3.0 |
| 天线连接器 | 2× U.FL (IPEX) |
| 工作电压 | 3.3V DC |
| 最大功耗 | 8.3W（峰值） |
| 工作温度 | −20°C 至 +70°C（商用版） |
| 认证 | FCC, CE RED, IC, RoHS, REACH |
主要特性
WiFi 7 技术
支持 802.11be 标准，具备 4096-QAM、MLO、OFDMA 和前导码打孔等高级特性，提供卓越性能。
双频并发
2.4GHz 和 6GHz 同时工作，支持灵活的网络配置，兼顾物联网与高带宽应用需求。
双工器设计
集成双工器将 2.4GHz 和 6GHz 信号合并为一路双频天线输出，简化天线设计。
多链路操作 (MLO)
支持 MLO 技术，跨多频段实现更低延迟和吞吐量聚合。
高吞吐量
2.4GHz 最高 688Mbps，6GHz 最高 5765Mbps，支持 320MHz 信道带宽。
工业级选型
QCN9274 版本支持 FIPS L2 安全标准和宽温工作范围，适用于工业应用场景。
型号变体
| 型号 | 芯片组 | 工作温度 | 安全标准 | 说明 |
|---|---|---|---|---|
| WLE7002E26-C | QCN6274 | -20°C 至 +70°C | 标准 | 商用级，针对企业应用进行了成本优化 |
| WLE7002E26-I | QCN9274 | -40°C 至 +85°C | FIPS L2 | 工业级，宽温范围，增强安全性 |
硬件结构与基本参数

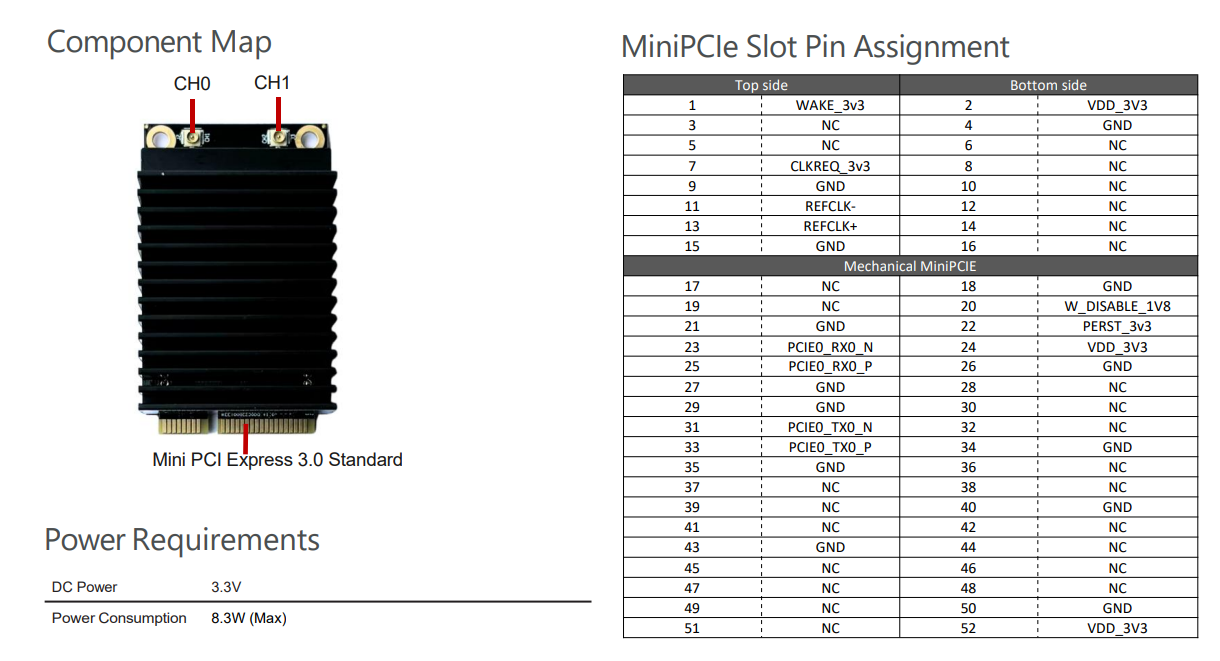

图 1：WLE7002E26 元器件布局、引脚定义及电源规格
关键硬件特性
- 外形尺寸：标准 Mini PCI Express (mPCIe) 3.0 兼容接口
- 天线接口：2 × U.FL (IPEX) 连接器，标记为 CH0 和 CH1，支持 2T2R (2×2) MU-MIMO 配置
- 散热方式：集成被动式散热片，确保高吞吐量环境下的稳定热性能
- 射频架构：双频并发 (DBDC) 工作模式，支持 2.4GHz 和 6GHz 频段
供电要求与功耗
DC 输入电压：3.3V
模块仅支持标准 3.3V DC 供电，这是 Mini PCIe 接口的统一标准电源电压，无需 1.8V 或 12V 辅助电源。
最大功耗：8.3W
本模块属于大功率工业级 WiFi 模块，峰值功耗高达 8.3W。必须验证主机主板的 3.3V 输出带载能力，避免供电不足。
Mini PCIe 引脚定义详解
WLE7002E26 采用标准的 52 引脚 Mini PCIe 接口，关键引脚定义了电源、PCIe 通信和控制信号。
电源与接地引脚
- VDD_3V3（Pin 2、24、52）：3.3V 主电源供电轨，为模块提供主要电源
- GND（Pin 4、9、15、18、21、26、27、29、34、40、43、50）：接地参考引脚，确保电源和信号完整性
PCIe 通信引脚
- REFCLK+ / REFCLK-（Pin 13、11）：PCIe 参考时钟差分对（100 MHz）
- PCIE0_RX0_P / PCIE0_RX0_N（Pin 25、23）：PCIe 接收差分通道
- PCIE0_TX0_P / PCIE0_TX0_N（Pin 33、31）：PCIe 发送差分通道
控制与状态引脚
- WAKE_3v3（Pin 1）：唤醒信号，用于触发主机系统电源管理事件
- CLKRREQ_3v3（Pin 7）：时钟请求信号，用于 PCIe 电源管理
- W_DISABLE_1V8（Pin 20）：无线禁用控制信号（1.8V 逻辑电平）
- PERST_3v3（Pin 22）：PCIe 复位信号，用于上电时初始化模块
- NC（不连接）：所有其他引脚（标注 NC）均为未使用的保留引脚，应保持悬空以避免损坏
目标应用
WLE7002E26 专为高需求的无线网络环境而设计，利用 Wi-Fi 7 技术提供超低延迟和多用户性能。
企业级接入点 (AP)
适用于高密度办公室、园区和零售环境，支持双频并发工作，为数百台连接设备提供服务且干扰最小化。
工业无线网关
适用于工厂自动化、智能物流和工业物联网 (IIoT) 部署场景，为传感器和控制系统提供可靠的高吞吐量无线连接。
公共热点解决方案
完美适用于体育场馆、会议中心和交通枢纽，利用 Wi-Fi 7 的多链路聚合 (MLA) 技术支持 4K/8K 流媒体和视频会议等高带宽应用。
嵌入式网络设备
用于定制路由器、单板计算机 (SBC) 和网络设备，需要紧凑型高性能 Wi-Fi 连接并且提供长期硬件支持。
重要注意事项
- 天线要求：在模块上电前，务必在两个 CH0 和 CH1 的 U.FL 端口上连接 50Ω 匹配天线，以防止射频功率放大器损坏。
- 热管理：确保持续高吞吐量运行时具有足够的通风或散热条件，尤其是在封闭的工业机箱中。
- PCIe 兼容性：模块需要主机配备符合 PCIe 3.0 标准的 Mini PCIe 插槽。旧版 PCIe 1.0/2.0 插槽可能会限制吞吐量。
- 法规合规性：Wi-Fi 7 6GHz 频段的使用需遵守各地区监管机构批准（FCC、CE）。请确保符合当地的射频频谱法规。
- 驱动支持：需要 Qualcomm QCN9274/QCN6274 的 Linux 或嵌入式操作系统驱动程序。部署前请确认与主机操作系统的兼容性。
对比表
| 参数 | WLE7002E26 | WiFi 6 模块 | WiFi 5 模块 |
|---|---|---|---|
| 标准 | 802.11be (WiFi 7) | 802.11ax (WiFi 6) | 802.11ac (WiFi 5) |
| 最大吞吐量 | 5765Mbps (6GHz) | 2402Mbps (5GHz) | 1300Mbps (5GHz) |
| 最大信道带宽 | 320MHz | 160MHz | 80MHz |
| QAM | 4096-QAM | 1024-QAM | 256-QAM |
| MLO 支持 | 是 | 否 | 否 |
| 6GHz 支持 | 是 | 可选 | 否 |
| 延迟 | <10ms | <20ms | <30ms |
| MU-MIMO | 2×2 | 2×2 | 2×2 |
订购信息
| 型号 | 说明 | 温度范围 | 订购代码 |
|---|---|---|---|
| WLE7002E26-C | 2×2 MIMO, WiFi 7, 2.4+6GHz, MiniPCIe, 商用级 | -20°C 至 +70°C | WLE7002E26-C-XX |
| WLE7002E26-I | 2×2 MIMO, WiFi 7, 2.4+6GHz, MiniPCIe, 工业级 | -40°C 至 +85°C | WLE7002E26-I-XX |
注：请联系我们的销售团队获取定价和供货信息。有最低起订量要求。
常见问题 (FAQ)
问：什么是 WLE7002E26？
WLE7002E26 是一款基于 Qualcomm QCN6274/QCN9274 的双频并发（2.4+6GHz）WiFi 7 (802.11be) MiniPCIe 模块，采用 2T2R MU-MIMO 设计，适用于企业和工业应用。
问：有哪些芯片版本可选？
商用级：Qualcomm QCN6274
工业级：Qualcomm QCN9274（支持 FIPS L2）
问：WLE7002E26 支持哪些频段？
2.4GHz + 6GHz 双频并发。
问：最大吞吐量是多少？
2.4GHz：最高 688Mbps
6GHz：最高 5765Mbps
问：发射功率是多少？
2.4GHz：最高 20dBm/路
6GHz：最高 17dBm/路
问：采用什么外形和接口？
标准 MiniPCIe 规格，PCIe 3.0 接口，2× U.FL 天线连接器。
问：供电要求和功耗是多少？
工作电压：3.3V DC
最大功耗：8.3W
问：是否支持 AP + STA 并发模式？
支持。可同时进行回传和客户端连接。
问：支持哪些 WiFi 7 特性？
4096-QAM、MLO、OFDMA、前导码打孔、320MHz 信道支持。
问：关键 MiniPCIe 引脚功能有哪些？
包括 3.3V 电源、PCIe 3.0 通道、REFCLK 参考时钟、WAKE 唤醒、RESET 复位和射频禁用控制引脚。
问：WLE7002E26 通过了哪些认证？
符合 FCC、CE RED、IC、RoHS、REACH 标准。
问：工作温度范围是多少？
商用级：-20°C 至 +70°C。工业级：-40°C 至 +85°C。
