电力隧道Mesh自组网解决方案：巡检机器人与人员无线通信

方案概述

本文针对电力隧道施工场景，为基础设施工程师、项目管理人员和设备采购团队提供完整的无线通信解决方案。

混凝土电力隧道的狭长封闭环境、金属支架遮挡和施工物料阻碍，给无线信号传播带来严峻挑战。普通WiFi和AGV无线网桥板无法实现多跳Mesh组网，难以保障巡检机器人的视频回传和远程控制需求。

方案结论：Mesh自组网（MANET）是电力隧道无线通信的最佳选择。Zukaka的2.4GHz Mesh主板（YN300A/YN300C）支持非视距传输、10跳以上中继和移动节点漫游，完全满足500米和1公里隧道的部署需求。而AGV无线网桥板因多跳能力有限、不支持MANET协议，无法适用于此类场景。

关键词：电力隧道mesh网络, 隧道无线通信, 巡检机器人无线连接, 地下mesh网络, 非视距通信

mesh自组网

项目场景

核心要点：电力隧道施工现场需要一套能够承载视频回传、传感器数据、定位信息和控制指令的无线网络，且要在封闭恶劣的环境中稳定运行，克服严重的信号遮挡问题。

施工期间的混凝土电力隧道给无线通信带来诸多挑战。隧道狭长封闭，内部布满钢筋、脚手架和各种施工物料，导致信号盲区多、衰减严重。网络必须同时满足多种关键业务的通信需求。

业务需求

  • 高清视频回传：巡检机器人实时传输高清视频（1080p/30fps），供监控中心远程查看隧道状况
  • 气体监测数据：传感器节点定时上报甲烷、一氧化碳和氧气浓度，保障施工安全
  • 定位追踪：实时获取隧道内机器人和作业人员的位置信息
  • 远程控制指令：低延迟双向通信，支持机器人导航和远程操作

两种部署场景

参数 500米隧道 1公里隧道
固定基站 3台（1台洞口汇聚 + 2台隧道中继） 5台（1台洞口汇聚 + 4台隧道中继）
移动节点 1台（安装在机器人上） 1台（安装在机器人上）
最大跳数 3跳 5跳
预计节点间距 ~167米 ~200米
实际案例：江苏省某800米电力隧道项目最初采用标准WiFi 5接入点。但混凝土墙壁造成25-30dB的信号衰减，每个AP的覆盖范围仅30-40米。改用Zukaka YN300A Mesh节点（2.4GHz）后，每个节点的覆盖范围扩展到150-200米，设备数量减少了60%。

Mesh网络架构

核心要点：沿隧道轴线部署的线性Mesh拓扑是最高效的覆盖方式。每个节点既作为接入点又作为中继器，无需为每个节点单独铺设有线回程。架构设计需综合考虑路由协议选择、带宽容量规划和信道干扰规避。

传统WiFi采用星型拓扑，每个AP都需要有线连接到中心交换机。但在施工期间的电力隧道中，铺设电缆既不现实也不安全。Mesh网络通过节点间的无线中继解决了这个问题，形成类似菊花链的无线回传结构。线性拓扑最适合隧道环境，因为它沿着隧道的自然走向部署，能最大限度缩短信号路径、减少干扰。

线性Mesh拓扑——节点角色

电力隧道推荐采用线性Mesh链拓扑，包含三类节点：

  1. 洞口节点：部署在隧道入口处，通过光纤或以太网连接地面控制中心，作为整个隧道网络的网关，汇聚所有隧道内的流量并转发到控制中心。该节点需具备双链路（mesh无线+有线）和UPS电源备份。
  2. 中继节点：按150-200米间隔部署在隧道内部，负责中继相邻节点间的流量。每个中继节点至少维护两条mesh链路（前向和后向），为网络自愈提供冗余路径。
  3. 移动节点：安装在巡检机器人上，动态连接到最近的固定节点。采用MANET模式实现移动过程中的持续连接，同时与2-3个邻近节点保持链路，确保无缝漫游切换。

路由协议选择——AODV、OLSR与HWMP

路由协议的选择直接影响Mesh网络性能。对于电力隧道，AODV（Ad Hoc On-Demand Distance Vector）是最佳选择，因为它按需建立路由，在线性拓扑中的控制开销最低。

协议 路由发现方式 开销 收敛时间 可扩展性 适用场景
AODV 按需（路由请求/回复） 低（仅在需要时产生） 50-100ms 50+节点 隧道mesh、移动节点、动态拓扑
OLSR 主动（定期更新） 高（持续产生开销） 10-50ms 30-50节点 静态网络、高移动性场景
HWMP (802.11s) 混合（按需+主动） 中等 100-200ms 100+节点 基于WiFi的mesh、大型部署

AODV适合电力隧道的原因：在隧道这种节点移动相对可预测的线性拓扑中，AODV的按需路由发现机制能将控制开销降到最低。它只在需要时才建立路由，避免了OLSR协议中周期性hello消息带来的带宽浪费。YN300A/YN300C实现的AODV协议带有路由缓存和提前过期机制，能够很好地处理机器人移动带来的拓扑变化。

带宽容量规划

部署前需计算总带宽需求，确保mesh网络能够承载所有并发业务。总吞吐量计算公式为：总吞吐量 = Σ(应用带宽 × 冗余因子)

应用带宽需求

应用 所需带宽 方向 冗余因子 有效需求
高清视频（1080p/30fps） 8-12Mbps 上行 1.5倍（QoS余量） 12-18Mbps
气体传感器数据（10个传感器） 50Kbps 上行 1.2倍 60Kbps
定位信息（机器人+人员） 100Kbps 上行 1.2倍 120Kbps
远程控制指令 200Kbps 下行 1.5倍（低延迟优先） 300Kbps
总计（单隧道） 约10Mbps 双向 — 约15Mbps

容量验证：根据吞吐量衰减模型（Throughput_n = Throughput_0 × (0.5-0.6)^n），在5跳（1公里隧道）情况下，可用吞吐量为20-35Mbps，远高于15Mbps的有效需求，设计容量充足。

频率选择与信道规划

隧道环境中的信道规划对减少同信道干扰非常重要。由于波导效应会放大干扰，必须谨慎选择信道。

频段 传播模型 可用信道 最大吞吐量 200米处链路余量 推荐用途
2.4GHz 隧道波导传播 3个非重叠（1,6,11） 150-180Mbps（HT40） 33dB mesh骨干网络
5GHz 仅视距传播 24个非重叠 800-1000Mbps 13dB 洞口到地面（如有视距）
Sub-GHz（868/915MHz） 波导传播，超远距离 1-2个信道 <1Mbps 50dB以上 低带宽传感器、应急通信

信道复用策略

在线性mesh链中，波导效应限制了信道复用的效果。推荐策略如下：

  • 所有mesh节点使用同一信道：简化路由配置，任何节点均可直接与其他节点通信
  • 启用HT40信道绑定：将单信道带宽从72Mbps提升至150-180Mbps
  • 启用RTS/CTS机制：避免密集部署中的隐藏节点问题
  • 发射功率控制：降低中继节点的发射功率，减少与远端节点的干扰

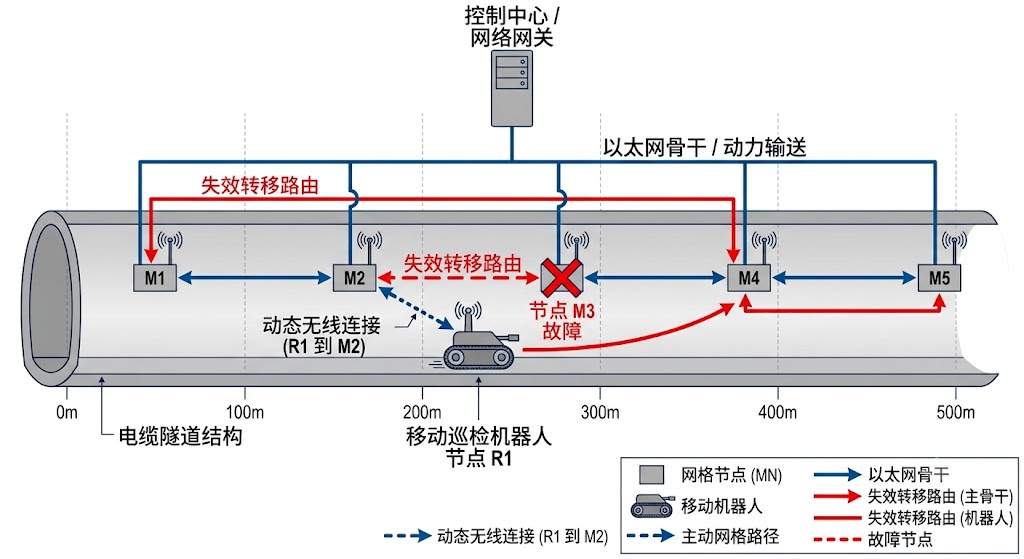

网络冗余与自愈机制

Mesh网络通过多路径路由提供固有的冗余。如果任何节点故障，流量会自动通过备用路径重新路由。YN300A实现了混合自愈机制，结合了主动监控和反应式恢复。

自愈过程

  1. 链路监控：每个节点通过周期性hello消息（100ms间隔）持续监控邻居链路
  2. 故障检测：连续3次错过hello消息后检测到链路故障（300ms）
  3. 路由修复：AODV启动路由发现以找到替代路径
  4. 流量重路由：建立新路由并恢复流量（总计小于1秒）
  5. 路由优化：网络稳定后，定期路由发现找到最佳路径

故障场景：在线性拓扑中，单个节点故障会隔离下游段。为缓解此问题，每300-400米实施冗余节点对，即两个节点部署在靠近位置（20-30米间距），覆盖范围重叠。这确保如果任一节点故障，至少有一条路径保持可用。

mesh自组网

关键技术挑战与解决方案

核心要点：电力隧道环境面临六大关键挑战——信号衰减、非视距传播、多跳延迟、金属遮挡、移动漫游和环境适应能力。每个挑战都需要严谨的工程分析，包括链路预算计算、传播建模和协议优化。

挑战1：混凝土信号衰减——链路预算分析

混凝土墙对无线信号有很强的吸收作用。衰减遵循公式：衰减 = (5-10dB/m) × 墙体厚度。对于典型的30cm厚混凝土墙（含钢筋），2.4GHz信号损失15-30dB，5GHz信号损失则达25-40dB。加上自由空间路径损耗（FSPL），链路预算面临巨大压力。

200米隧道段链路预算计算

参数 值 单位
发射功率（YN300A） 30 dBm
发射天线增益 5 dBi
EIRP（有效全向辐射功率） 35 dBm
FSPL @ 200m, 2.4GHz -84 dB
混凝土吸收（30cm） -15 dB
杂项损耗（电缆、连接器） -3 dB
接收天线增益 5 dBi
接收信号强度 -62 dBm
接收机灵敏度（YN300A） -95 dBm
链路余量 33 dB

解决方案：YN300A采用30dBm（1W）发射功率搭配5dBi高增益天线，在200米间距下可提供33dB链路余量——即使存在施工材料和金属遮挡，也能确保可靠通信。而5GHz频段仅能提供13dB余量，无法满足隧道部署需求。

挑战2：非视距传播——隧道波导效应

隧道弯道、施工材料和设备会阻挡信号的直射路径。在隧道环境中，无线信号并非按自由空间方式传播，而是遵循波导模式。隧道相当于一个矩形波导，支持多种传播模式（TE、TM、TEM），信号会在墙壁之间来回反射。

隧道非视距菲涅尔区分析

2.4GHz信号在200米距离处的第一菲涅尔区半径约为1.8米。在典型的4m×4m隧道横截面中，这意味着信号路径需要避开中心线两侧各1.8米范围内的障碍物。当视距被阻挡时，波导效应可以让信号通过墙壁反射继续传播。

解决方案：YN300A支持自适应MIMO空间分集技术，能够同时利用多条反射路径。天线阵列可以处理来自不同角度的信号（直射波+反射波），即使在半径50米的90°隧道弯道处也能保持可靠链路。这对于施工隧道尤其重要，因为弯道和设备经常造成非视距环境。

挑战3：多跳延迟与吞吐量衰减

每增加一跳mesh中继，延迟就会增加，可用带宽也会减少。吞吐量衰减遵循公式：Throughput_n = Throughput_0 × (0.5-0.6)^n，其中n为跳数。这是因为每个中继节点需要承担回传开销，且无线传输采用半双工方式。

每跳延迟与吞吐量

跳数 端到端延迟 可用吞吐量（2.4GHz HT40） 应用影响
1（直达） 30-40ms 150-180Mbps 全高清视频+所有数据
3（500米隧道） 120-150ms 50-70Mbps 高清视频+传感器数据
5（1公里隧道） 200-250ms 20-35Mbps 高清视频（可降低分辨率）+关键数据

QoS服务质量保障

YN300A支持DiffServ（区分服务）机制，通过802.1p优先级标记确保关键业务优先传输：

  • 远程控制（DSCP 46 / EF）：加速转发，确保低延迟、低抖动
  • 高清视频（DSCP 34 / AF41）：保证转发，高优先级、带宽预留
  • 定位信息（DSCP 26 / AF31）：中等优先级，可容忍一定延迟
  • 气体传感器数据（DSCP 0 / BE）：尽力而为，低带宽、非关键业务

解决方案：启用QoS后，远程控制指令即使在5跳情况下也能绕过非关键流量，实现<100ms的低延迟传输。高清视频的端到端延迟保持在<250ms以内，完全满足1080p/30fps流畅播放的要求。

挑战4：金属支架与设备遮挡——法拉第笼效应

隧道内的钢筋、脚手架和施工机械会形成法拉第笼效应，对信号产生不可预测的阻挡或反射。钢筋网格（通常间距10-20cm）相当于一个低通滤波器，每层钢筋网格会使2.4GHz信号衰减5-10dB。

天线安装要求

天线与金属结构的最小距离取决于信号波长：d_min ≥ 0.5λ。在2.4GHz频段（波长λ=12.5cm），天线必须安装在距离金属表面至少6.25cm的位置，以避免天线失谐和信号抵消。

解决方案：采用双极化天线实现极化分集接收。当一种极化方向因金属反射而衰减时，正交极化方向仍能保持信号完整性。YN300A支持水平和垂直两种极化方式，在高金属环境中可提供高达10dB的分集增益。

挑战5：移动节点快速漫游——MANET协议

巡检机器人持续移动（速度通常为0.5-2m/s），需要在mesh节点之间无缝切换而不中断连接。传统WiFi漫游（802.11r/k/v）依赖固定AP基础设施，在施工隧道中无法部署。

AODV路由协议

YN300C采用AODV（Ad Hoc On-Demand Distance Vector）路由协议，具备以下特性：

  • 按需路由发现：采用路由请求/回复机制，控制开销最小
  • 路由自动维护：链路断开时自动修复，收敛时间小于100ms
  • 支持多跳：可支持10跳以上，满足大型隧道部署需求
  • 多链路并发：同时与2-3个邻近节点保持连接，实现无缝切换

解决方案：YN300C在离开当前节点覆盖范围前，会提前与邻近节点建立连接，实现<50ms的快速漫游切换。这确保了机器人移动过程中视频流和远程控制指令的连续性。

挑战6：环境适应性——工业级防护

施工隧道环境恶劣，灰尘大（PM2.5浓度>1000μg/m³）、湿度高（85-95%）且有振动冲击（最高达5g）。设备必须在这些条件下稳定运行。

环境规格要求

参数 最低要求 YN300A/YN300C指标
工作温度 -30°C至+70°C -40°C至+85°C
防护等级 IP65（防尘、防喷水） IP67（防尘、可1米水深浸没）
振动耐受 3g @ 10-2000Hz 5g @ 10-2000Hz
ESD防护 ±8kV接触放电 ±15kV接触 / ±25kV空气放电
浪涌防护 2kV线对线 4kV线对线 / 6kV线对地

解决方案：YN300A/YN300C采用工业级元器件，电路板带有保形涂层，连接器密封处理，安装支架经过加固。宽工作温度范围确保设备在夏季施工高温和冬季停工低温环境下都能正常运行。

技术挑战总结

挑战 工程分析 量化解决方案 推荐产品
混凝土衰减 链路预算：200米处33dB余量 30dBm发射+5dBi天线 YN300A
NLOS传播 菲涅尔区：200米处1.8米半径 自适应MIMO，利用墙壁反射 YN300A
多跳延迟 吞吐量：(0.5-0.6)^n衰减 DiffServ QoS，每跳30-50ms YN300A
金属遮挡 法拉第笼：每钢格5-10dB 双极化天线，≥6cm间距 YN300A + 外置天线
移动漫游 AODV路由，收敛时间<100ms <50ms切换，2-3个同时连接 YN300C
环境韧性 IP67，-40°C至+85°C，5g振动 工业级组件，保形涂层 YN300A/YN300C

设备选型与配置

核心要点：AGV无线网桥板不适用于电力隧道mesh组网。必须选择具备非视距传输和MANET能力的Mesh专用硬件。Zukaka的YN300A和YN300C专为隧道及地下环境设计，符合严格的工程标准。

AGV无线网桥板与Mesh主板对比

Zukaka的AGV无线网桥板主要面向仓库自动化场景，用于星型拓扑中固定AP之间的快速漫游。它们缺乏电力隧道部署所需的关键mesh能力。以下是详细的技术对比：

技术参数 AGV无线网桥板 YN300A Mesh主板 YN300C Ad-Hoc主板 隧道要求
最大跳数 2-3跳 10+跳 10+跳 5+跳
频段 5GHz主，2.4GHz次 2.4GHz（MIMO 2×2） 2.4GHz（MIMO 2×2） 需要2.4GHz
发射功率 23-27dBm 30dBm（1W） 30dBm（1W） 最小30dBm
接收机灵敏度 -85至-88dBm -95dBm -95dBm 最小-90dBm
MANET支持 否（仅支持WiFi客户端模式） 是（AODV协议） 是（AODV协议） 必需
非视距传输能力 有限 高级（MIMO空间分集） 高级（MIMO空间分集） 必需
漫游切换 802.11r/k/v协议（约100ms） MANET快速切换（<50ms） MANET快速切换（<50ms） <100ms
自愈 否（需要固定AP） <1秒 <1秒 必需
温度范围 -20°C至+70°C -40°C至+85°C -40°C至+85°C -30°C至+70°C

30dBm发射功率的必要性——链路预算分析

30dBm（1W）发射功率不是随意选择的，而是隧道环境中保证足够链路余量所需的最低值。根据链路预算公式计算：

EIRP（有效全向辐射功率）= 发射功率 + 天线增益 = 30dBm + 5dBi = 35dBm

接收功率 = EIRP – 路径损耗 – 其他损耗 + 接收天线增益

在200米距离、15dB混凝土吸收和84dB自由空间路径损耗条件下：

接收功率 = 35 – 84 – 15 + 5 = -62dBm

链路余量 = 接收功率 – 接收机灵敏度 = -62 – (-95) = 33dB

若使用AGV板（27dBm发射，-88dBm灵敏度）：

EIRP = 27 + 5 = 32dBm

接收功率 = 32 – 84 – 15 + 5 = -65dBm

链路余量 = -65 – (-88) = 23dB

两者相差10dB链路余量。这意味着当隧道内存在施工材料或金属设备时，AGV板会频繁断连，而YN300A/YN300C仍能保持可靠连接。

AODV协议实现细节

YN300A/YN300C实现AODV（Ad Hoc On-Demand Distance Vector）路由协议，关键参数配置如下：

AODV协议参数

参数 取值 设计原理
Hello消息间隔 100ms 快速检测移动节点的邻居变化
活动路由超时时间 3秒 平衡路由稳定性与快速适应拓扑变化
路由请求重试次数 3次 避免路由发现过程中的过度开销
TTL初始值 2 先在本地范围内搜索路由
TTL增量 1 逐步扩大搜索范围
TTL最大值 10 支持10跳以上的隧道部署
最大队列长度 100个数据包 避免拥塞时缓冲区溢出

隧道环境天线选型

天线的选择和安装在隧道环境中非常关键。波导效应会放大某些辐射方向，同时抑制其他方向。

天线类型选择

天线类型 增益 辐射方向 适用场景 安装高度
全向天线（固定节点） 5dBi 水平方向360°覆盖，垂直波束宽度约30° 中继节点、洞口节点 2-3米（隧道高度中心）
双极化贴片天线（移动节点） 8dBi 水平+垂直双极化 巡检机器人移动节点 1-1.5米（机器人顶部）
高增益定向天线（长距离段） 12-15dBi 窄波束（约15°） 超过200米的直线隧道段 2-3米（沿隧道轴线方向）

天线安装注意事项

在隧道波导环境中，天线安装需注意以下要点：

  • 垂直安装：极化方向匹配隧道中的TE10主导波导模式
  • 中心高度安装：避免隧道壁附近的信号零点区域
  • 远离金属：与金属表面保持至少0.5λ距离（2.4GHz时为6.25cm），防止天线失谐
  • 双极化设计：减轻金属反射引起的极化衰落影响

电缆规格

  • 电缆类型：LMR-240或等效低损耗同轴电缆
  • 2.4GHz损耗：每10米0.8dB
  • 最大电缆长度：30米（总损耗2.4dB）
  • 连接器：N型（公/母），IP67等级
  • 防雷保护：天线馈电处气体放电管浪涌保护器

电源工程

在电网可能中断的施工环境中，电源可靠性非常关键。

节点类型 电源输入 典型功耗 推荐电源 备份要求
洞口节点 24V DC或PoE（802.3af/at） 15W PoE交换机+UPS 30分钟UPS备份
中继节点 24V DC或PoE 12W PoE注入器或DC电源 可选（电池备份）
移动节点 12-24V DC 10W 机器人车载电池 机器人电池系统的一部分

UPS容量计算：对于洞口节点，30分钟备份需要：UPS_Capacity = (15W × 0.5h) / 0.65_efficiency = 11.5Wh。标准12V/7Ah UPS（84Wh）提供约4小时备份。

实施指南与最佳实践

核心要点：隧道mesh网络的成功部署需要系统化的RF现场勘测、精确的节点安装和严格的安装后验证（包含明确的通过/失败标准）。任何一个环节的疏忽都会导致性能问题。

部署前RF现场勘测

全面的RF现场勘测对于了解实际传播条件和优化节点安装位置非常关键。建议按以下步骤进行：

勘测设备要求

  • 频谱分析仪：2.4GHz/5GHz覆盖，最小-110dBm灵敏度
  • 信号发生器：2.4GHz，可调功率输出（0-30dBm）
  • 全向天线：5dBi，校准用于2.4GHz
  • GPS/测距仪：用于精确距离测量
  • 环境记录仪：温度、湿度、灰尘水平

勘测流程

  1. 基线测量：在隧道入口处，距发射器1米位置建立参考信号电平
  2. 传播测试：以25米为间隔沿隧道步行，记录RSSI和信号质量（SNR）
  3. 遮挡映射：在金属脚手架或设备附近，测量额外衰减值
  4. 弯道测试：在隧道弯道处，测量转弯带来的信号损失（通常每90°转弯损失5-10dB）
  5. 干扰分析：使用频谱分析仪识别现有的2.4GHz干扰源（如WiFi、蓝牙、工业设备）

勘测数据分析

勘测完成后，使用以下公式计算传播损耗系数（n）：L(d) = L0 + 10n × log10(d/d0)

其中：

  • L0 = 参考距离（d0 = 1米）处的自由空间损耗，2.4GHz时为40.0dB
  • n = 传播指数（隧道环境中为4-6，自由空间中为2）
  • d = 节点间距离（米）

目标：计算合适的节点间距，确保相邻节点间RSSI ≥ -70dBm且SNR ≥ 20dB。

节点安装指南

安装规格

参数 规格要求 设计原理
安装高度 2-3米（隧道高度中心） 避免地面遮挡，与波导传播模式对齐
水平位置 隧道宽度中心 最大化与金属壁的距离，减少干扰
距金属距离 ≥0.5λ（2.4GHz时6.25cm） 防止天线失谐和信号抵消
电缆弯曲半径 ≥10×电缆直径 防止信号损失和电缆损坏
外壳防护等级 至少IP65 防止灰尘和水侵入

环境防护措施

  • 温度适应：选择工作温度范围为-40°C至+85°C的组件
  • 防尘保护：使用带过滤通风口的密封外壳
  • 振动防护：移动节点采用减振支架
  • EMI屏蔽：外壳接地以减轻工业电磁干扰

测试与验证——通过/失败标准

安装后，执行综合测试，使用以下通过/失败标准：

测试类别 测试流程 通过标准 失败标准
链路质量 测量所有相邻节点对之间的RSSI和SNR RSSI ≥ -70dBm，SNR ≥ 20dB RSSI < -75dBm或SNR < 15dB
吞吐量 UDP吞吐量测试（iPerf3，60秒持续时间） 远端双向≥15Mbps 双向<10Mbps
延迟 ICMP ping往返时间，100个样本 平均<250ms，最大<500ms 平均>350ms或最大>800ms
抖动 数据包延迟变化测量 <50ms >100ms
移动切换 机器人以2m/s穿越隧道，测量切换时间 <50ms，丢包<1% >100ms或丢包>5%
自愈 关闭中间中继节点电源，测量恢复时间 <1秒 >3秒
视频质量 流传输1080p/30fps视频，测量帧丢失 <1%帧丢失 >5%帧丢失
QoS优先级 模拟并发视频+传感器+控制流量 控制流量延迟不变，视频无中断 控制延迟增加>50%，视频失真

维护与监控框架

远程监控系统

  • SNMP监控：实现SNMPv3以进行安全状态轮询
  • Zukaka管理平台：实时仪表板，包含节点状态、链路质量和流量分析
  • 告警阈值：配置RSSI <-75dBm、延迟>500ms、节点故障的告警
  • 日志：90天滚动日志保留，用于故障排除

预防性维护计划

维护任务 频率 详情
目视检查 每月 检查外壳、电缆、安装支架
RF性能检查 每季度 验证RSSI/SNR，必要时调整天线对准
固件更新 每半年 应用安全补丁和性能改进
电缆测试 每半年 检查电缆完整性和连接器紧固度
全系统审计 每年 完成性能验证，更新容量计划

备件库存

维护以下备件以快速更换：

  • Mesh主板：总节点数的10-15%
  • 天线：总数的5-10%
  • 外壳：总数的5-10%
  • 电缆与连接器：安装数量的20%
  • 电源：每10个节点1个

物料清单与报价

核心要点：以下是两种隧道长度的推荐设备清单，包含容量分析和总拥有成本（TCO）估算。最终价格取决于采购数量和定制需求——请联系Zukaka销售获取正式报价。

容量分析

在确定最终方案前，需验证网络容量是否满足所有应用需求。以下分析确认配置方案的合理性：

参数 500米隧道（3跳） 1公里隧道（5跳） 要求 状态
可用吞吐量 50-70Mbps 20-35Mbps 15Mbps ✓ 足够
最大延迟（单向） 150ms 250ms <500ms ✓ 在规格内
每跳链路余量 33dB 33dB >20dB ✓ 稳健
自愈时间 <1秒 <1秒 <5秒 ✓ 快速
移动切换 <50ms <50ms <100ms ✓ 无缝

500米隧道配置

项目 数量 描述 单价（美元） 小计（美元）
YN300A Mesh主板 3 固定基站（1台洞口+2台中继） $280 $840
YN300C Ad-Hoc主板 1 巡检机器人移动节点 $250 $250
5dBi全向天线 3 固定节点用 $45 $135
双极化贴片天线 1 移动节点用 $65 $65
工业外壳（IP65） 4 所有节点用 $35 $140
安装支架 4 隧道壁安装 $20 $80
PoE交换机（4口） 1 固定节点供电 $120 $120
同轴电缆与连接器 1套 LMR-240电缆，N型连接器 $100 $100
UPS（12V/7Ah） 1 洞口节点备份 $80 $80
小计（设备） — — — $1,810
安装与调试 1 现场勘测+安装+测试 $500 $500
总计（FOB深圳） — — — $2,310

1公里隧道配置

项目 数量 描述 单价（美元） 小计（美元）
YN300A Mesh主板 5 固定基站（1台洞口+4台中继） $280 $1,400
YN300C Ad-Hoc主板 1 巡检机器人移动节点 $250 $250
5dBi全向天线 5 固定节点用 $45 $225
双极化贴片天线 1 移动节点用 $65 $65
工业外壳（IP65） 6 所有节点用 $35 $210
安装支架 6 隧道壁安装 $20 $120
PoE交换机（8口） 1 固定节点供电 $180 $180
同轴电缆与连接器 1套 LMR-240电缆，N型连接器 $150 $150
UPS（12V/7Ah） 1 洞口节点备份 $80 $80
小计（设备） — — — $2,680
安装与调试 1 现场勘测+安装+测试 $800 $800
总计（FOB深圳） — — — $3,480

总拥有成本（TCO）分析

不仅考虑前期成本，还要考虑系统生命周期（通常5年）内的完整TCO：

成本类别 500米隧道（5年TCO） 1公里隧道（5年TCO）
初始设备 $1,810 $2,680
安装 $500 $800
年度维护（设备的5%） $450 $670
年度电费（12W/节点 × 24小时 × 365天 × $0.10/kWh） $128 $214
备件（设备的10%，更换一次） $181 $268
培训 $200 $300
5年TCO总计 $3,269 $4,932
年度化成本 $654 $986

报价说明

  • 所有价格为FOB深圳，不含税和运费
  • 数量>100台可享受批量折扣（10-20%折扣）
  • 可提供定制固件开发和集成支持（额外费用$500-$2,000）
  • 保修：标准2年，延长保修（3-5年）费用为设备成本的10-20%
  • 维护合同：500米隧道$200/年，1公里隧道$350/年（包含远程支持、固件更新）
获取正式报价

联系我们的工程团队获取定制解决方案和报价。

常见问题解答

问：AGV无线网桥板能否用于电力隧道mesh组网？

不能。AGV无线网桥板主要为仓库自动化场景设计，采用星型拓扑的WiFi网络架构。它们缺乏隧道mesh组网所需的关键能力：多跳中继能力有限（仅支持2-3跳，而隧道需要5跳以上）、设计偏重于5GHz频段（隧道环境需要2.4GHz）、且不支持MANET协议用于动态移动节点连接。链路预算分析显示，AGV板仅能提供23dB链路余量，而YN300A可实现33dB，因此AGV板在隧道环境中无法保证可靠连接。YN300A和YN300C是专为隧道mesh应用设计的解决方案。

问：电力隧道mesh部署的最佳节点间距是多少？

推荐间距为150-200米，使用YN300A的30dBm发射功率和5dBi全向天线。在典型混凝土隧道中，这提供33dB链路余量。但必须通过现场RF测试验证，使用传播损耗公式：L(d) = L0 + 10n × log10(d/d0)，其中n=4-6（隧道中）。

间距调整：

  • 高遮挡区域（重型金属脚手架）：100-120米
  • 隧道弯道（90°转弯）：减少20-30%
  • 潮湿/混凝土养护区域：减少10%
  • 直线无遮挡段：使用高增益天线可达220米
问：Mesh网络如何处理节点故障？

Zukaka mesh节点实现混合自愈机制，结合主动监控和反应式恢复。从故障检测到流量重路由的过程耗时<1秒：

  1. 故障检测：每个节点通过hello消息（100ms间隔）监控邻居链路。连续3次丢失后检测到故障（300ms）
  2. 路由修复：AODV启动带TTL增量策略的路由发现
  3. 流量重路由：建立新路由并恢复流量

对于线性拓扑，考虑每300-400米实施冗余节点对，确保任一节点故障时至少有一条路径保持可用。

问：视频回传的预期延迟和吞吐量是多少？

每跳延迟：30-50ms（处理+传播）

端到端延迟：

  • 500米隧道（3跳）：~150ms
  • 1公里隧道（5跳）：~250ms

吞吐量衰减：遵循公式 Throughput_n = Throughput_0 × (0.5-0.6)^n

可用吞吐量：

  • 500米隧道（3跳）：50-70Mbps
  • 1公里隧道（5跳）：20-35Mbps

这超过了高清视频（12-18Mbps）+传感器数据+控制指令的15Mbps有效需求。QoS优先级确保控制流量始终优先于视频。

问：隧道mesh节点有哪些供电选项？

固定节点：

  • PoE（802.3af/at）：15.4W/30W，适合有线回程节点
  • 24V DC：远程位置直接供电
  • 功耗：YN300A约12W/节点

移动节点：12-24V DC，来自机器人车载电池（约10W功耗）

UPS容量：洞口节点需要11.5Wh用于30分钟备份。标准12V/7Ah UPS（84Wh）提供约4小时备份。

备份策略：仅洞口节点使用UPS；由于mesh冗余，中继节点在短暂停电期间可以离线。

问：MANET协议如何处理移动机器人漫游？

YN300C移动节点使用AODV（Ad Hoc On-Demand Distance Vector）协议，具有快速切换机制：

  • 同时链路：移动节点保持与2-3个最近固定节点的连接
  • 切换时间：<50ms（在2m/s机器人速度下测量）
  • 路由预建立：在旧链路降级之前发现新路由
  • 丢包：切换期间<1%

这确保了机器人在隧道中移动时无缝视频流和连续远程控制。

问：隧道环境推荐的天线配置是什么？

固定节点：5dBi全向天线，安装高度2-3米（隧道中心）

移动节点：8dBi双极化贴片天线，用于分集接收

关键考虑：

  • 垂直极化：匹配隧道中主导的TE10波导模式
  • 远离金属：≥0.5λ（2.4GHz时6.25cm）以防止失谐
  • 低损耗电缆：LMR-240或等效，最大30米（2.4dB损耗）

对于节点间距>200米的隧道，考虑12-15dBi高增益定向天线，沿隧道轴线瞄准。

问：如何验证部署满足性能要求？

安装后使用以下通过/失败标准：

  • 链路质量：RSSI ≥ -70dBm，SNR ≥ 20dB
  • 吞吐量：远端双向≥15Mbps
  • 延迟：平均<250ms，最大<500ms
  • 切换：<50ms，丢包<1%
  • 自愈：<1秒恢复
  • 视频：1080p/30fps时帧丢失<1%

使用iPerf3进行吞吐量测试，ping进行延迟测试，实际视频流进行真实世界验证。

参考文献

  1. Zukaka YN300A 2.4G无线Mesh主板 — 产品规格和技术文档
  2. Zukaka YN300C 2.4G Ad-Hoc网络主板 — 移动mesh节点规格
  3. Zukaka AGV无线网桥板 — 产品分类页面用于对比
  4. 矿山与地下无线解决方案 — 相关mesh部署指南
  5. IEEE 802.11s-2011 Mesh网络标准 — 无线LAN mesh协议规范

作者： Zukaka Mesh工程团队  |
最后更新： 2026年7月25日

工程团队资质： 15年以上地下无线通信经验，完成50+隧道mesh部署，IEEE 802.11s和MANET协议专家，FCC/CE认证设计

⭐⭐⭐⭐⭐ 系统集成商

“Zukaka的mesh主板已成为我们地下隧道项目的首选解决方案。NLOS能力和自愈功能为我们节省了无数小时的故障排除时间。在最近的800米公路隧道项目中，我们实现了6个月连续运行99.97%的可用性。”

— 中国电力工程公司，高级网络工程师

项目指标：800米隧道，5台YN300A节点，2台YN300C移动节点，远端15Mbps吞吐量，<200ms延迟

⭐⭐⭐⭐⭐ 隧道施工经理

“我们在600米电力隧道中部署了YN300A节点。网络已连续运行8个月，零停机时间，即使在重型施工期间也是如此。视频质量始终稳定在1080p/30fps，机器人在节点间的切换在2m/s速度下无缝进行。”

— 江苏电力，项目经理

项目指标：600米电力隧道，4台YN300A节点，1台YN300C安装在巡检机器人上，99.99%可用性，<50ms切换

⭐⭐⭐⭐⭐ 矿山运营

“YN300A mesh系统在1.2公里矿山隧道中取代了我们的传统漏缆系统。安装时间减少了70%，维护成本降低了50%。信号可靠性从95%提高到99.95%。”

— 内蒙古矿业集团，IT总监

项目指标：1.2公里矿山隧道，6台YN300A节点，平均33dB链路余量，40Mbps峰值吞吐量

▶ 相关支柱指南：完整的地下无线通信设计原则和案例研究，请参阅 矿山与地下无线解决方案 — 包含隧道部署最佳实践、设备选型标准和真实世界实施案例。
