无线AP主板OEM/ODM服务：对比、流程与一站式解决方案

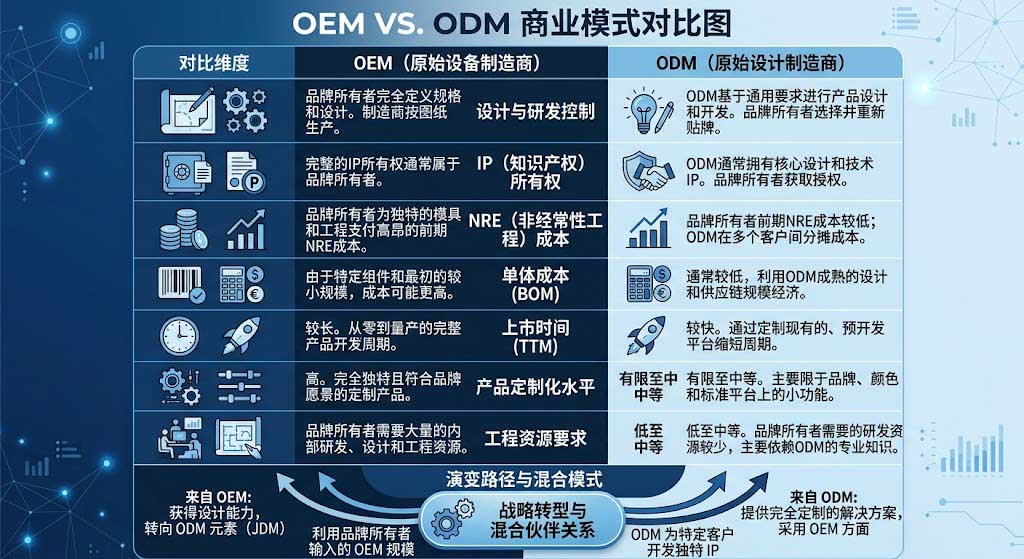

OEM vs ODM：无线AP主板全面对比

在无线AP主板开发中，选择OEM还是ODM是最关键的决策之一。这一选择从根本上影响产品的上市时间、成本结构、知识产权归属和长期竞争定位。在与制造合作伙伴签约之前，必须深入理解每种模式的运作机制、风险特征和战略意义。

OEM模式：完全设计控制，前期投入更高

在OEM模式下，客户保留产品设计、物料清单(BOM)、电路图、PCB布局文件、Gerber数据和固件源代码的完整所有权。供应商的角色严格限于制造、组装、测试和物流。这意味着您的工程团队必须在供应商开始生产前提供完整的、可投入生产的设计包——包括热仿真结果、信号完整性分析、DFM(可制造性设计)报告和测试夹具规格。

OEM项目的成本结构与ODM有显著差异。客户需要承担全部NRE(非经常性工程)费用，对于复杂的无线AP主板，NRE费用通常在15,000美元至50,000美元之间，具体取决于层数(6-12层)、RF设计复杂度和认证要求。然而，随着产量扩大，单位生产成本通常更具优势，因为BOM中不包含供应商的设计授权费。对于年出货量超过5,000台的项目，OEM通常比ODM具有10-18%的单位成本优势。

知识产权所有权是选择OEM的最强论据。您的电路设计、布局拓扑、元件选择和任何专有算法完全属于您。当产品包含专利申请中的技术、定制RF校准算法或独特的热管理方案时，这一点尤为重要。供应商不能将您的设计转售给其他客户，消除了市场蚕食的风险。

OEM对组织要求更高。您需要一支经验丰富的RF工程团队，能够完成原理图绘制、受控阻抗布线(50Ω单端、100Ω差分)的PCB布局、热仿真和预合规测试。仅设计阶段就会为项目增加4-8周的时间，原型阶段发现的任何设计错误都需要昂贵且耗时的修改周期。选择OEM的公司通常至少拥有3-5名高级RF工程师，并具备无线产品开发的成功记录。

ODM模式：更快部署，平台级定制

ODM将设计责任转移给供应商，供应商提供预工程化的平台设计，可通过您的品牌、特定接口和部分功能修改进行定制。供应商维护经过验证的主板平台库——通常基于高通IPQ8074、联发科MT7621或瑞昱RTL8197系列芯片组——这些平台已通过热验证、EMC预合规和基本法规测试。您的团队选择最接近的平台匹配，并指定修改内容：外壳颜色、连接器类型、PoE功率预算(802.3af/at/bt)、天线连接器类型(RP-SMA、N型或MMCX)以及固件品牌化。

ODM的时间优势非常显著。典型的ODM项目从需求签署到首批产品交付需要6-10周，而同等的OEM项目则需要14-22周。这种50-60%的时间缩短源于省去了设计和验证阶段。对于瞄准季节性市场窗口的公司——如必须在冬季前完成的智慧城市部署，或与种植周期相关的农业物联网项目——这种速度优势可能决定产品能否抓住市场机会。

ODM的成本考虑倾向于更低的前期投入，但包含持续的设计授权费。ODM项目的NRE费用通常为3,000-10,000美元——涵盖固件定制、法规测试协调和硬件小幅修改。然而，单位BOM中包含3-8%的设计摊销费用，由供应商在生产批次中收回。对于中低产量项目(年出货500-2,000台)，ODM的总拥有成本通常比OEM低15-25%。年出货量超过5,000台时，OEM更具经济性。

ODM的主要风险是设计独占性。虽然信誉良好的供应商提供独家ODM协议(防止向竞争对手出售相同设计)，但这些协议通常要求年出货量承诺3,000台以上，并比非独家协议高出10-15%的成本溢价。没有独占性，竞争对手可能推出几乎相同的产品。在签署ODM协议前，对供应商现有客户群和独占性政策进行尽职调查至关重要。

混合模式：战略转型路径

最成功的无线AP公司通常采用混合策略：先通过ODM快速进入市场，随着内部能力成熟逐步过渡到OEM。这一方法遵循三阶段成熟模型。第一阶段(第1年)，公司使用ODM平台推出首款产品，仅进行外观定制——工程投入最小，速度最快。第二阶段(第2-3年)，公司开始指定自定义I/O配置、修改PCB外形尺寸和专有固件功能，同时仍依赖供应商的核心平台设计。第三阶段(第3年+)，建立了内部RF工程团队并积累了市场反馈后，公司开发完全定制的设计并转向OEM制造。

这种分阶段方法将工程投资分布在多个产品代际，而不是一次性大量投入。典型的初创公司遵循这一路径，第1年在ODM开发上花费30,000-60,000美元，第2年在混合开发上花费80,000-120,000美元，第3年在完整OEM开发上花费150,000-250,000美元——相比之下，OEM优先方法需要前期投入200,000美元以上。这种过渡还允许公司在承诺定制设计之前验证产品市场匹配度，显著降低财务风险。

IP积累是混合模式的隐藏优势。在ODM阶段，公司发展了定义规格、编写需求文档、管理供应商关系和进行验收测试的专业知识。这些组织能力在过渡到完整OEM开发时成为宝贵资产。跳过中间阶段直接进入OEM的公司经常遇到成本高昂的设计错误，这些错误经验丰富的ODM合作伙伴本可以早期发现。

决策框架：加权评分系统

使用以下五维度加权评分系统，定量确定OEM或ODM是否适合您的具体项目。每个维度按1(ODM有利)至5(OEM有利)评分，乘以权重后求和。总分低于2.5建议选择ODM；高于3.5建议选择OEM；2.5-3.5之间表示混合模式。

行业基准对比：Zukaka vs. 市场平均表现

了解行业基准有助于评估供应商表现是否达到或超过市场标准。以下对比数据基于Statista、Gartner的行业报告以及对50多个无线AP OEM/ODM项目的分析。

工业级AP主板定制流程

第一阶段：需求分析——定义技术规格和商业参数

初始阶段将产品概念转化为详细的技术需求文档(TRD)，作为整个项目的合同基准。TRD不仅要指定明显的参数——外形尺寸(如100mm×70mm mini-PCIe或自定义机械轮廓)、芯片组选择(高通IPQ4019 vs 联发科MT7621 vs 瑞昱RTL8197)、以太网PHY配置(5口GbE交换机 vs 单口)和无线标准(WiFi 5/6/6E)——还要包含那些容易被遗漏但会导致项目延迟的规格：工作电压容差(±5% vs ±10%)、ESD防护等级(工业级要求IEC 61000-4-2 Level 4)和MTBF目标(电信级部署最低50,000小时)。

环境要求决定元件等级和热设计。IP65等级的户外AP需要PCB涂覆三防漆、密封连接器接口，并在-40°C至+75°C环境范围内采用主动热管理。仓库AP在+25°C环境下运行，粉尘暴露最小，可以使用标准商业级元件和被动散热。在此阶段指定正确的IP等级、温度范围和湿度容差，可避免后期昂贵的元件重新认证——这是许多项目团队在发现商业级电解电容在户外环境中6个月内失效后学到的教训。

法规要求分析必须识别所有目标市场及其认证框架。FCC Part 15.247(美国)要求的DFS测试协议与CE RED EN 302 502(欧盟)不同。IC RSS-247(加拿大)需要额外的频率分配审查。出口管制分类(大多数无线联网设备为ECCN 5A992.c)可能施加文档要求。每项认证为项目时间线增加4-8周，测试成本8,000-25,000美元。规划认证顺序——先完成FCC(通常最严格)，并利用其结果进行CE协调——可降低20-30%的总认证成本。参考官方FCC Part 15法规和CE RED指令2014/53/EU。

第二阶段：设计与原型——从原理图到首批样品

此阶段通过四个顺序子阶段将TRD转化为物理PCB：原理图绘制、PCB布局、DFM审查和原型制造。每个子阶段有特定的质量门，必须通过后才能进入下一阶段，确保错误在成本最低的修正点被发现。

原理图设计(1-2周)从处理器选择和内存配置开始——主CPU通常为256MB-1GB DDR3/DDR4，引导程序使用16MB-128MB SPI NOR闪存，固件存储使用128MB-512MB NAND闪存。RF前端设计需要仔细选择元件：功率放大器(5GHz使用SKY85717或Qorvo QPF4526)、低噪声放大器、RF开关和匹配网络。每个RF元件必须在目标频段进行表征，原理图必须包含π网络调谐焊盘，允许布局后阻抗优化。电源树设计必须计算每个电压轨(3.3V、1.8V、1.1V核心、0.9V DDR)的电流消耗，并指定具有足够裕量的DC-DC转换器。

PCB布局(2-3周)是RF设计中技术要求最高的子阶段。必须定义层叠结构——基本设计通常为6层(2信号+2接地+2电源)，高性能5GHz/6GHz设计需要8-12层以实现受控阻抗。关键RF走线必须保持50Ω特性阻抗，容差±5%，这需要与PCB制造商密切协调选择预浸材料(RF层使用Rogers 4003C，数字层使用FR-4的混合层叠)。关键布局规则包括：RF走线与任何铜特征保持至少3倍线宽距离，在RF传输线周围以λ/20间距进行过孔缝合，在所有RF元件下方保持完整接地平面，无分割跨越RF路径。详细PCB设计标准参考IPC-2221印刷板设计通用标准和IPC-6012刚性印刷板鉴定和性能规范。

DFM审查(1周)检查设计的可制造性问题：最小环形圈要求(Class 2为0.15mm，Class 3为0.20mm)、阻焊层细条(最小0.1mm)、元件间间距(自动贴装最小0.5mm)和波峰焊通孔元件的热释放焊盘设计。彻底的DFM审查在原型制造前发现80-90%的潜在组装缺陷，每次避免迭代可减少3,000-8,000美元的重做成本。

第三阶段：测试与验证——确保所有工作条件下的性能和可靠性

测试与验证阶段是设计假设与实际性能碰撞的地方，通常会发现15-25%的在仿真和设计审查中未被发现的问题。全面的测试计划涵盖四个领域：功能、性能、环境和电磁合规。

功能测试验证TRD中指定的每个功能是否正确运行。这包括上电自检(POST)、所有支持速度(10/100/1000 Mbps)的以太网连接、所有配置信道和带宽(20/40/80 MHz)的WiFi信号生成、LED指示灯行为、复位按钮功能和看门狗定时器可靠性。每个测试用例必须指定通过/失败标准、测试条件和测量方法。例如，WiFi吞吐量测试应指定：”5GHz 80MHz信道的TCP吞吐量，2m距离，视距，使用iPerf3 4条并行流，最低可接受：600 Mbps。”

性能测试验证产品是否达到指定的吞吐量、延迟和容量目标。必须使用校准测试设备——网络分析仪(Keysight N5247B或等效设备)进行S参数测量，频谱分析仪进行RF输出功率验证，有线吞吐量测试使用硬件流量发生器而非纯软件解决方案。关键性能指标包括：每个带宽设置的最大TCP/UDP吞吐量、不同数据包大小(64-1518字节)的延迟、饱和条件下的丢包率以及并发客户端容量(吞吐量下降50%前的关联站点数量)。

环境测试使原型单元经受温度循环(-40°C至+85°C，按MIL-STD-810H进行100次循环)、湿度暴露(95% RH，+40°C，48小时)、振动(5-500Hz扫描，2g加速度)和防护等级验证(IP65需要防尘密封和低压喷水防护)。典型的环境测试周期需要2-4周和专用试验箱时间。跳过环境测试直接量产的产品，第1年现场故障率为3-8%，而经过适当验证的设计仅为0.5-1.5%。

第四阶段：量产——从原型到批量制造

量产仅在原型测试完成、所有关键问题解决、设计通过工程变更(ECO)流程冻结后开始。从原型到量产的过渡涉及几个关键活动，决定良率、成本和交付性能。

元件采购和认证是第一项生产活动。原型制造可能使用样品或工程级元件，但量产需要来自批准供应商列表(AVL)的合格、量产级元件。对于长交期元件尤其关键：RF功率放大器(8-12周交期)、专用连接器(6-10周)和定制磁性元件(10-14周)。合格的供应链团队会在量产启动前识别至少前10个最高风险元件的替代来源，并记录替代批准流程。

量产规模的SMT组装遵循IPC-A-610 Class 2(标准)或Class 3(高可靠性)标准。组装流程包括：焊膏印刷(不锈钢钢网，细间距QFN封装厚度0.12-0.15mm)、贴装(高产量运行20,000+ CPH贴装速度)、回流焊接(QFN/BGA封装使用10温区氮气氛围对流炉)和AOI(100%覆盖率自动光学检测)。SMT之后，通孔元件(连接器、变压器、PoE磁性元件)进行波峰焊。典型无线AP主板的总组装周期为从焊膏到最终检验4-6天。详细验收标准参考IPC-A-610电子组装件验收标准。

量产质量控制包括ICT(在线测试)验证无源元件(电阻、电容、电感)、FCT(功能测试)验证上电功能，以及老化测试——每批生产抽取5-10%在高温(+55°C)下运行24-48小时以暴露早期失效。首次通过率低于95%的生产批次触发纠正措施审查，可能在确定根本原因并解决前暂停发货。

项目时间线：关键路径与并行工作流

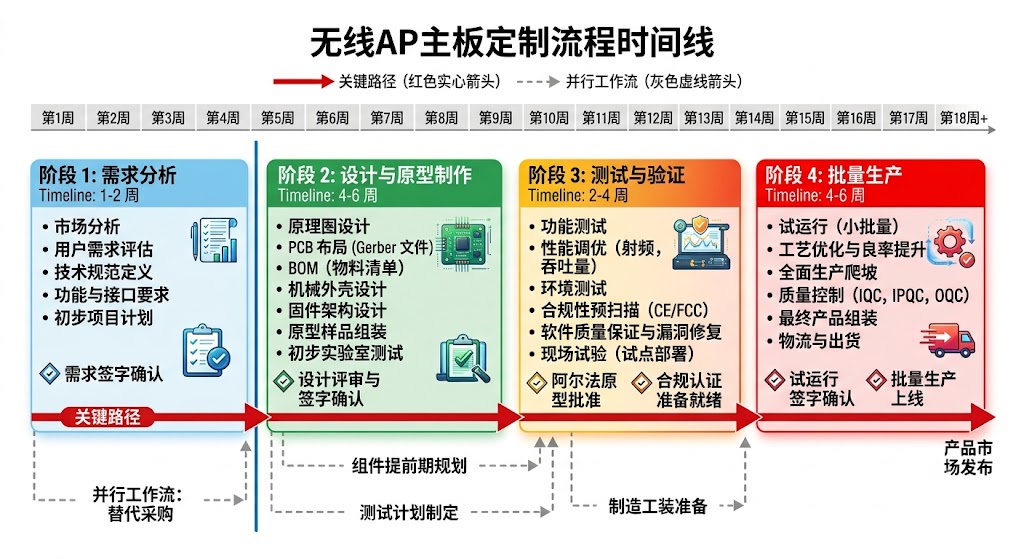

从项目启动到首批量产发货的完整定制流程耗时14-26周，认证测试是最长的单项工作流，耗时4-8周。关键路径通常为：需求签署→原理图设计→PCB布局→原型制造→功能测试→认证测试→量产。不在关键路径上的并行工作流包括固件开发(可与硬件设计并行开始)、外壳/模具设计(可在PCB外形尺寸确定后开始)和测试夹具开发(可根据量产测试规格设计)。

优化时间线需要尽可能重叠这些工作流。例如，WiFi芯片组的固件开发可在芯片组选定后(第一阶段)立即开始，无需等待PCB制造。认证预扫描测试可在原型阶段开始，而非等待量产级单元。金属外壳的模具可在PCB轮廓确定后启动，比PCB设计完成早数周。经验丰富的项目经理通常可通过积极但风险可控的工作流并行化将总项目时长减少20-30%。

一站式OEM服务内容

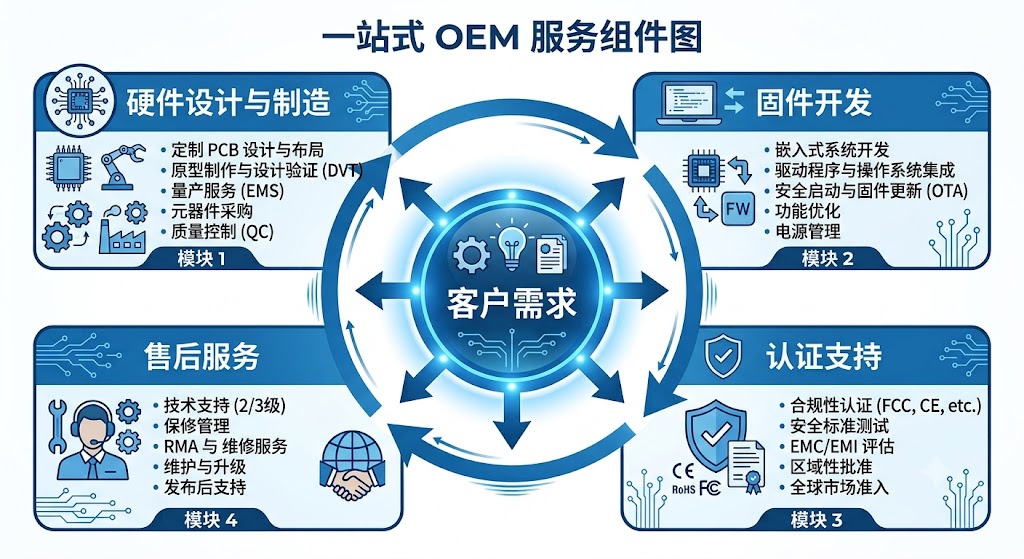

硬件设计与制造——从架构定义到量产发布

全面的硬件设计服务覆盖完整的工程生命周期：架构定义、元件选择与认证、原理图绘制、受控阻抗PCB布局、热仿真、DFM分析、原型制造和量产发布。将这些服务整合在一个提供商下的关键优势是设计连续性——定义架构的同一工程团队也负责PCB布局、DFM审查和量产支持，消除了设计和制造由不同组织处理时发生的沟通误解。

元件选择是直接影响产品成本、可靠性和可用性的关键服务。经验丰富的OEM合作伙伴与授权分销商(Arrow、Avnet、Digi-Key)保持关系，并与关键元件制造商(高通、联发科、Skyworks、Qorvo、Macronix)建立直接工厂关系。他们能够应对当前的元件供应环境——RF放大器和高密度闪存的交期可能延长至20-30周——通过识别替代元件、建议设计修改以使用可用元件，并管理与供应商的分配请求。这种供应链能力往往是项目按时上市还是面临3-6个月延迟的关键区别。

一站式制造的质量控制默认遵循IPC-A-610 Class 3(高可靠性)标准，适用于工业无线产品。这意味着：对BGA和QFN封装进行100%焊点X射线检测、涂覆三防漆(丙烯酸或硅胶，厚度25-75μm)进行环境防护，以及通过唯一序列号实现整个制造过程的批次追溯。首批生产批次提供首件检验(FAI)报告，记录关键尺寸测量、焊点X射线和与TRD中每项规格对比的测试结果。

固件开发——从引导程序到应用的完整软件栈

无线AP主板的固件开发涵盖整个软件栈：引导程序(U-Boot或RedBoot)、操作系统内核(带无线扩展的Linux、OpenWrt或自定义RTOS)、无线芯片组驱动(高通使用ath9k/ath10k，联发科使用mt76)、网络栈配置(桥接、NAT、路由、VLAN)、管理接口(Web GUI、SNMP、TR-069、REST API)和安全功能(安全启动、加密存储、基于证书的认证)。每层都需要专业知识，底层(引导程序、内核、驱动)的缺陷修复成本最高，因为它们影响所有上层功能。

操作系统平台的选择对开发工作量和长期可维护性有重大影响。OpenWrt提供最广泛的硬件支持、最大的软件包仓库(6,000+软件包)和最活跃的社区——非常适合需要快速功能开发和第三方集成的产品。Linux(Yocto项目或Buildroot)提供对构建过程的更大控制、更小的固件镜像尺寸和更好的长期支持(LTS内核版本支持5-6年)，适合具有延长生命周期要求的产品(电信和工业部署通常需要7-10年支持)。自定义RTOS保留用于超低功耗或实时约束应用，Linux的开销(通常最低30-50MB闪存占用)过高。

驱动开发和优化通常是最耗时的固件工作包。芯片组制造商提供的参考驱动虽然功能可用，但很少针对特定硬件配置进行优化。经验丰富的固件团队会优化：针对特定以太网到WiFi桥接用例的DMA缓冲区大小、平衡吞吐量与延迟的中断聚合参数，以及满足法规EIRP限制同时最大化范围的电源管理设置。这些优化通常在桥接模式下比参考驱动性能提升15-25%的吞吐量。

认证支持——导航全球法规框架

无线产品认证通常是产品开发中最长且最不可预测的阶段，每个法规区域需要4-8周，每项认证成本8,000-25,000美元。一站式OEM提供商使用内部设备(频谱分析仪、信号发生器、消声室)提供预合规测试，在提交认证实验室正式测试前识别并解决问题。这种预合规方法通常将首次通过率从40-60%降低到10-20%，节省2-4周的重新测试时间。

FCC Part 15.247认证(美国)需要测试15个参数，包括：传导和辐射发射(15.209/15.247(d))、RF输出功率(15.247(b))、功率谱密度(15.247(e))、频带边缘合规(15.247(d))，以及在UNII-2和UNII-2e频段工作的5GHz设备的DFS(15.407(h)(2))。CE RED合规(欧盟)增加协调标准EN 301 893(5GHz WLAN)、EN 300 328(2.4GHz WLAN)、EN 301 489-1/-17(EMC)和EN 62368-1(安全)。IC RSS-247(加拿大)基本与FCC协调，但需要额外的频率分配文档。经验丰富的认证团队会安排这些测试的顺序，在不同司法管辖区共享结果，减少重复。详细测试要求参考FCC Part 15规则和加拿大创新、科学和经济发展部(IC)RSS标准。

售后服务——在部署生命周期中维持产品性能

售后服务是最直接影响客户满意度和长期品牌声誉的服务内容，涵盖技术支持、固件维护、保修履行和元件淘汰管理。技术支持应包含分级升级结构：Tier 1处理基本配置和故障排除，通过邮件/工单在24小时内响应；Tier 2处理复杂网络问题(桥接模式配置、VLAN设置、QoS调优)，8小时内响应；Tier 3——工程团队——处理固件缺陷、硬件异常和性能优化请求。

固件维护承诺提供商在产品支持生命周期内发布安全补丁。对于基于OpenWrt的产品，这意味着跟踪OpenWrt安全公告，并在关键漏洞披露后14-21天内发布修补固件(如影响Linux内核、OpenSSL或hostapd的CVE)。对于自定义固件，提供商应承诺从产品发布日期起至少4年的安全更新，工业和电信部署可选择延长至7-8年。

元件淘汰管理是一项隐藏但关键的支持服务。半导体元件的平均活跃生命周期从2015年前的10-15年缩短到如今的5-8年，这是由工艺节点转换和晶圆厂整合驱动的。当关键元件——如电源管理IC或以太网PHY——达到生命周期末期(EOL)时，提供商必须识别替代方案、进行认证(可能需要PCB布局更改、固件驱动更新和法规重新测试)，并管理过渡而不中断生产。主动淘汰监控——提供商跟踪元件EOL通知并建议预防性重新设计——可防止在生产运行中发现EOL元件的紧急情况。

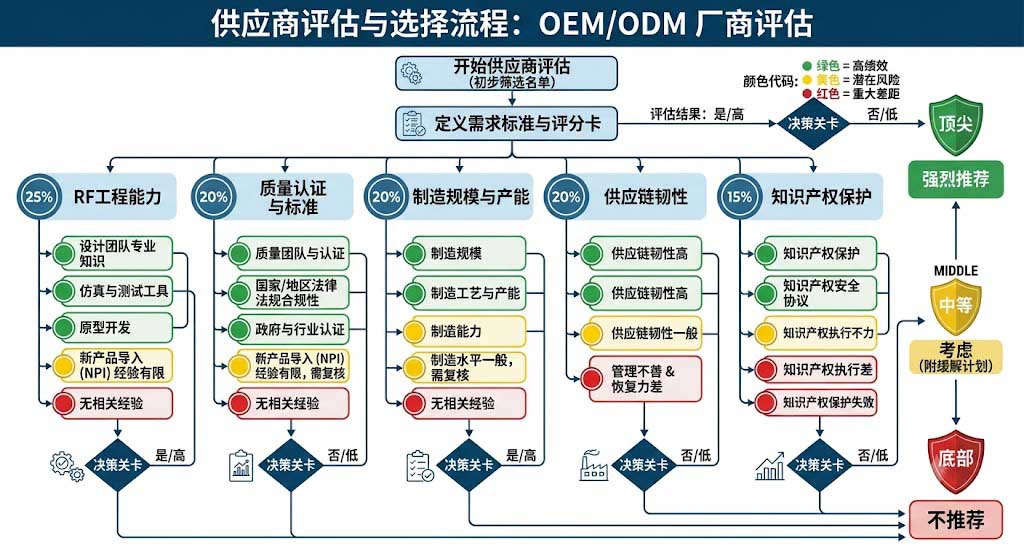

供应商选择清单
