工业物联网（IIoT）无线通信：协议、解决方案与应用

IIoT 无线通信协议

工业物联网协议格局已围绕四个主导无线家族收敛，每个家族针对距离/功耗/数据速率的特定权衡空间进行了优化，成熟的 IIoT 部署通常同时使用 2-4 种协议来覆盖其完整的设备组合。 典型的智能工厂采用：WiFi 6（802.11ax）用于高带宽应用（视频监控、自主移动机器人、AR/VR 维护工具），此时每个 AP 覆盖 50-100m、中高功耗（每客户端 5-15W）是可接受的折衷，以换取多 Gbps 的吞吐量；蓝牙 5 + BLE Mesh 用于短距离资产追踪（50-200m），电池供电的标签需要 1-2 年电池寿命，以 1-2 Mbps 传输小型数据包（温度、位置、状态）；Zigbee 3.0 用于密集网状传感器网络（每跳 10-100m，250 kbps），控制单个网格上的数百个照明设备、环境传感器和能源监控设备；LoRaWAN 用于室外传感器（2-15km），在整个园区或工业园区监测环境条件，超低功耗支持下在两节 AA 电池上实现 5-10 年电池寿命。

工业物联网中的 WiFi——面向数据密集型应用的高带宽骨干

WiFi，特别是 WiFi 6（802.11ax）和 WiFi 6E，是工业物联网的骨干协议，因为它提供了最高的数据速率（WiFi 6 聚合速率高达 9.6 Gbps，每客户端可达 1-2 Gbps）和最广泛的设备生态系统。 在工业环境中，WiFi 6 相比前代 WiFi 的关键优势包括：OFDMA（正交频分多址）将一个 20MHz 信道细分为 256 个子载波，允许最多 37 个设备在同一信道上同时传输——这对于每个 AP 连接 100+ 设备的密集 IIoT 环境至关重要；目标唤醒时间（TWT）允许 IoT 设备与 AP 协商休眠调度，将电池供电传感器的功耗降低 3-5 倍（配置 5 秒轮询间隔的 TWT 后，WiFi 6 传感器可实现 6-12 个月的电池寿命）；MU-MIMO（多用户多输入多输出）在同一信道上同时服务最多 8 个客户端，在密集部署中与 SU-MIMO 相比将聚合吞吐量提升 2-4 倍。

对于工业 WiFi 部署，硬件必须针对物理环境进行额定：工业级 AP 需具备 IP65+ 防护等级、-40°C 至 +85°C 温度范围，以及用于抵抗湿度、振动和化学腐蚀的保形涂层 PCB。 Zukaka 的 5GHz 高功率 WiFi 模块（WLE600V5-27ESD）专为嵌入式 IIoT 网关应用设计：867 Mbps PHY 速率（2×2 MIMO，802.11ac）、MiniPCIe 外形便于集成到定制网关设计中、工业级组件额定 -40°C 至 +85°C、高发射功率适用于室外和大面积室内空间。该模块常用于：生产设备连接（替代有线以太网进行数据采集）、AGV 通信链路（通过 802.11r 快速漫游保持高速连接）和移动终端设备（工厂车间的平板电脑和手持终端）。

蓝牙与 BLE——面向短距离低功耗传感器和标签的连接方案

蓝牙低功耗（BLE）因其极低的功耗（BLE 5.0 峰值电流仅 5-15 mA，而 WiFi 在传输时高达 200-500 mA）以及蓝牙 5.0+ 引入的网状网络能力，已成为短距离（开阔环境 50-200m）IIoT 传感器应用的主导协议。 一个 BLE 5.0+ 传感器每 5 分钟发送 20 字节的温度读数，可在 CR2032 纽扣电池（225 mAh）上运行 2-5 年，而同样使用 WiFi 的传感器则需要每 2-4 周充电一次。BLE 5 新特性包括：2 倍的数据速率（2 Mbps）、4 倍的传输距离（使用编码 PHY 在 125 kbps 下可达 200m）和 8 倍的广播容量（广播扩展）。BLE Mesh 将 BLE 从简单的点对点和星型拓扑扩展为完整的网状网络，允许数百个 BLE 节点形成自愈网络覆盖大面积区域。然而，BLE Mesh 的每节点吞吐量较低（协议开销后可用吞吐量约 10-30 kbps），每跳延迟较高（10-100ms），因此更适合传感器数据采集而非实时控制。

Zigbee 与 Thread——面向工业传感器网络的专用低功耗网状协议

Zigbee 3.0 和 Thread 是专为低功耗网状传感器网络设计的协议，在所有 IIoT 协议中提供了最佳的功率效率（峰值 10-50 mA，休眠 1-3 µA）、网状可靠性（自愈恢复时间 10-30ms，支持 250+ 节点网络）和确定性延迟（Zigbee 每跳 15-30ms，Thread 每跳 10-20ms）平衡。 Zigbee 的网络层支持三种设备类型：协调器（每个网络一个，负责启动和管理网络）、路由器（为其他设备中继数据，同时执行自身的感知功能）和终端设备（大部分时间休眠，仅在需要发送时唤醒——这类设备的电池寿命最长）。一个使用 2 节 AA 电池（总容量 3000 mAh）的 Zigbee 路由器节点，每 5 分钟发送周期性数据并为 10 个相邻设备中继流量，可运行 18-36 个月。Thread 相比 Zigbee 的改进包括：原生支持 IPv6 寻址（无需协议转换网关即可将 Thread 设备连接到互联网），以及基于 IEEE 802.15.4 实现更简单高效的网状路由算法。Zigbee 和 Thread 都工作在 2.4GHz ISM 频段（与 WiFi 相同），因此需要仔细的信道规划以避免同频干扰——推荐使用 Zigbee 信道 15、20、25（2.405、2.450、2.475 GHz）以避免与 WiFi 信道 1、6、11 重叠。

LoRa 与 LPWAN——面向广域 IIoT 的超远程连接

LoRaWAN 及其他 LPWAN（低功耗广域网）技术专为特定的 IIoT 场景设计：需要在极远距离（农村 2-15km，城市环境 1-3km）传输少量数据（每条消息 10-50 字节），且具备多年电池寿命（2 节 AA 电池支持 5-10 年）的传感器。 LoRaWAN 采用扩频调制（CSS，线性调频扩频），以数据速率为代价换取距离和灵敏度——在最低数据速率（SF12，约 300 bps）下，LoRa 接收器可在 -137 dBm 灵敏度下解码信号，实现 15km 视距通信或穿过多堵建筑墙体通信。数据速率是 LoRaWAN 的主要限制：即使在最高数据速率（SF7，约 5.5 kbps）下，它也不适用于任何需要实时数据、空中固件更新或大数据载荷的应用。LoRaWAN 最适合的场景包括：室外环境监测（校园或城市范围内的温度、湿度、空气质量）、储罐液位监测（地理分布的水罐、燃料罐、化学品罐）、农业物联网（大型农场的土壤湿度、气象站、牲畜追踪）以及公用事业计量（城市区域的气表、水表、电表）。LoRaWAN 网络架构采用星中星拓扑，终端设备直接与网关通信，网关再将数据转发到中央网络服务器——与网状协议不同，LoRaWAN 终端设备不互相中继流量，这简化了部署但需要足够的网关密度来保证可靠覆盖。

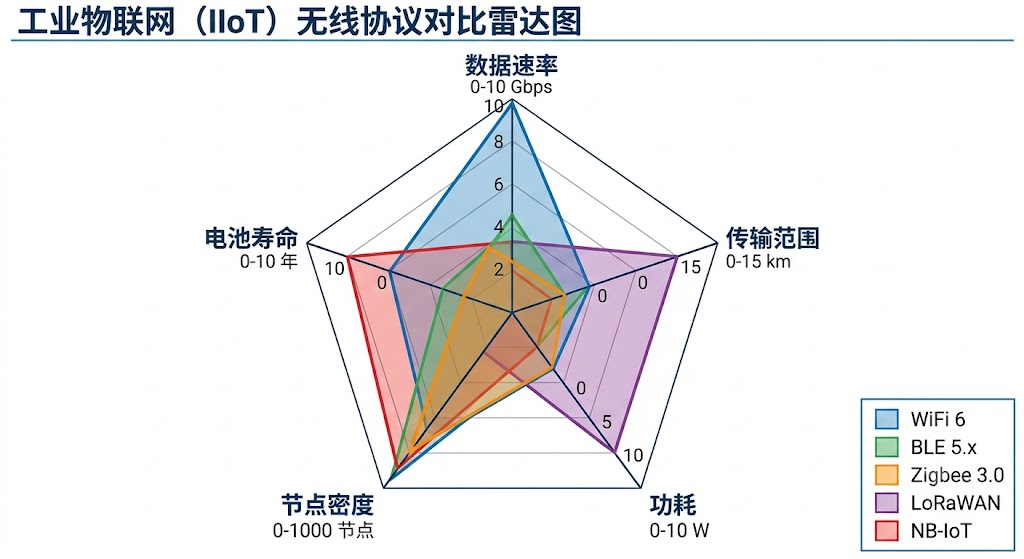

协议对比：如何选择合适方案

协议对比表——关键性能参数

选择标准——IIoT 协议选型决策框架

协议选择的决策应遵循结构化框架，沿 5 个维度评估应用需求：数据速率（最大载荷大小和发送频率是多少？）、功耗预算（设备是市电供电、可更换电池还是能量采集？）、传输距离（所有设备都在网关 100m 范围内，还是分布在数公里范围？）、环境（室内、室外、地下、金属外壳？）和规模（10 台设备、100 台设备还是 1000+ 台设备？）。 这些维度之间的相互作用形成了清晰的协议偏好：一个市电供电的摄像头流式传输 4K 视频（高数据速率、无限功耗、短距离）唯一映射到 WiFi 6 或 5G；化学品储罐上的电池供电温度传感器（极低数据速率、每小时 100 字节、室外储罐区远距离）映射到 LoRaWAN；仓库中 500 个照明设备的网络（低数据速率、市电供电、室内网状）映射到 Zigbee 或 Thread；100 个用于室内资产跟踪的托盘标签（极低数据速率、电池供电、短距离到天花板安装的读取器）映射到 BLE。

最常见的 IIoT 设计错误是针对单一的”最恶劣情况”设备类型过度指定协议，然后强制所有其他设备使用同一协议，导致低功耗传感器功耗过高或高容量设备带宽不足。 例如，因为少数室外传感器需要 5km 距离而选择 LoRaWAN 用于所有 IIoT 设备，会迫使摄像头和视频系统使用同一个低于 50 kbps 的链路，使得视频流传输完全不可行。正确的做法是按协议需求对设备组合进行分段，部署多协议网关，为每种设备类型在其最优协议上提供连接，同时向上层应用层呈现统一的数据接口（通过 MQTT、OPC-UA 或 REST API）。Zukaka 的 IIoT 网关平台（基于 11ac 24V 千兆无线网桥主板 PCBA）通过双频 WiFi + 千兆以太网连接以及 BLE/Zigbee/LoRa 模块的扩展选项支持这种架构，使单个网关能够作为最多 500+ 个设备跨 3-4 种无线协议的协议汇聚点。

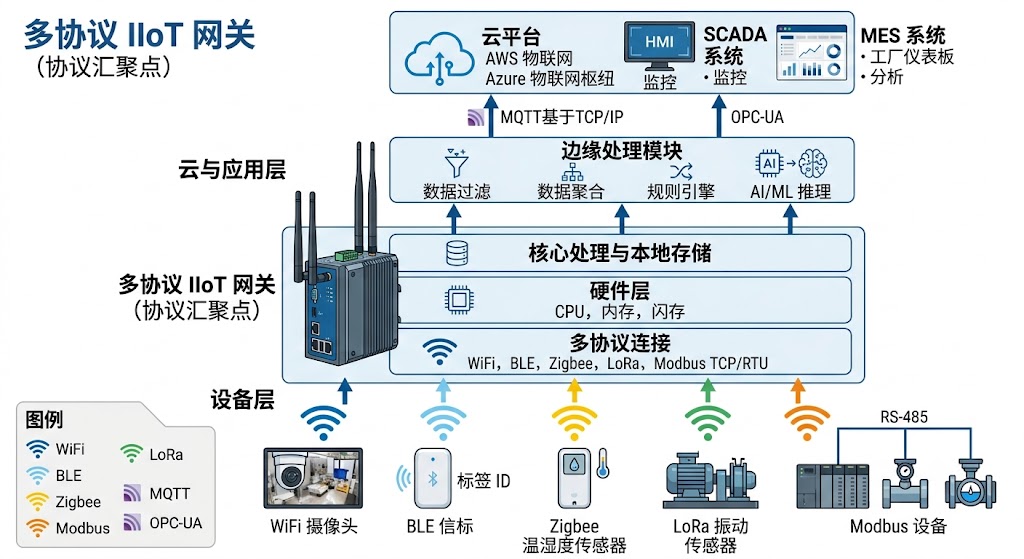

多协议网关解决方案

多协议 IIoT 网关是任何异构 IIoT 部署中的核心架构组件，因为它提供四个关键功能：协议转换（在 OSI 模型第 2-7 层之间转换不同的无线和有线协议）、边缘处理（在数据转发前在本地进行过滤、聚合和分析，以减少云带宽）、本地存储（在云连接中断期间缓冲数据，确保零数据丢失）和设备管理（空中固件更新、配置管理以及所有已连接设备的健康监控，无论其使用何种协议）。 网关硬件必须在一个工业级外壳内集成多个无线模块（WiFi + BLE/Zigbee/LoRa 模块），配备足够的处理能力（1-4 GHz ARM Cortex-A 或 x86 处理器，512MB-4GB RAM）来运行协议栈、边缘处理算法和用于设备到网关消息传递的本地 MQTT 代理。Zukaka 的 11ac 24V 千兆无线网桥主板 PCBA 为网关提供 WiFi 骨干（802.11ac 双频，867 Mbps PHY）和千兆以太网连接，配备 MiniPCIe 扩展槽可接 BLE、Zigbee、LoRa 或蜂窝模块，使单一硬件平台能够充当协议汇聚点。

网关架构——协议转换与数据流

网关的协议转换功能在多个 OSI 层运行：在第 2 层，它桥接以太网和 WiFi 帧（802.3 ↔ 802.11）；在第 3 层，它在设备子网和 WAN 之间路由 IP 流量；在第 7 层，它在应用层协议之间进行转换（MQTT、CoAP、Modbus TCP、OPC-UA、HTTP/2），为云端提供统一的数据输出。 通过多协议网关的典型数据流为：Zigbee 温度传感器发送数据帧 → 网关上的 Zigbee 无线模块接收并解码 IEEE 802.15.4 帧 → 网关的嵌入式软件提取传感器载荷（温度值（°C）、传感器 ID、电池电量）→ 边缘处理引擎应用任何本地配置的规则（如”如果温度 > 80°C 且振动 > 5 mm/s，立即生成告警”）→ 载荷以标准化主题结构发布到本地 MQTT 代理（例如 `iiot/zone3/temperature/sensor42`）→ MQTT 客户端将消息转发到云端 MQTT 代理（AWS IoT Core、Azure IoT Hub 或本地 SCADA 系统）。从传感器发送到云端可用的总端到端延迟，监控应用应低于 500ms，实时控制应用应低于 50ms。

网关部署考虑因素

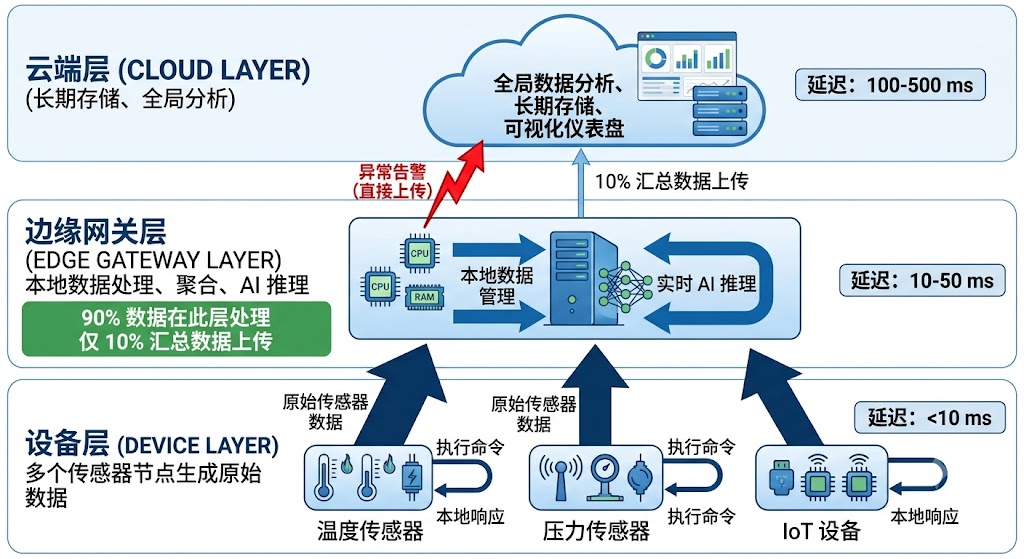

边缘计算集成

边缘计算将数据处理靠近 IIoT 设备（在网关、本地服务器或设备本身上进行），而不是将所有原始数据发送到云端处理——这一架构选择由三个硬约束驱动：延迟（云端往返需要 50-500ms，取决于 WAN 质量，而边缘处理可实现亚 10ms 响应）、带宽（一个拥有 1000 个传感器的工厂，每个传感器每 10 秒发送 100 字节，每天产生 864 MB 原始数据——全部发送到云端仅数据传输费用每月就需要 $50-200，而边缘处理可将此减少到 10-50 MB 的汇总数据）和可靠性（边缘处理在 WAN 中断期间继续运行，在工业环境中 WAN 中断可占到运行时间的 1-5%）。 IIoT 中的边缘计算架构通常为三层模型：第 1 层（嵌入式边缘）——在传感器/设备本身上使用具备 ML 推理能力的微控制器进行处理（TensorFlow Lite Micro、CMSIS-NN）；第 2 层（网关边缘）——在 IIoT 网关上使用网关的应用处理器进行处理（ARM Cortex-A 系列，配备 512MB-4GB RAM，运行 Node-RED、Python 脚本或 Docker 容器）；第 3 层（本地服务器边缘）——在本地服务器或边缘服务器集群上进行处理（x86 或 ARM 服务器，配备 16-64GB RAM，运行完整的 Kubernetes 或 Docker Swarm 用于容器化边缘应用）。

边缘 AI——IIoT 网关上的机器学习推理

在边缘网关上部署机器学习模型进行实时推理（预测性维护、异常检测、质量检测），需要针对网关有限的计算资源进行优化的模型：量化模型（INT8 精度替代 FP32 可将模型大小减小 4 倍，推理延迟降低 2-3 倍，准确率损失低于 1%）、蒸馏模型（较小的”学生”模型训练以模仿较大的”教师”模型，可实现 10-50 倍的尺寸缩减，同时保留 90-95% 的准确率）或使用联邦学习进行设备端训练（模型在边缘数据上训练而不将原始数据发送到云端，保护数据隐私）。 常见的工业边缘 AI 应用包括：基于振动的预测性维护（在正常振动模式上训练的 CNN 或自编码器检测异常——一个 50KB 的量化模型在网关上每秒可对 20 台电机的振动数据进行分类，准确率 95%+）；用于质量检测的计算机视觉（量化到 INT8 的 YOLOv5-nano 模型仅 1.5MB，在 ARM Cortex-A72 网关处理器上以 15-30 FPS 运行，在生产线上实时检测缺陷）；以及能源优化（基于强化学习的模型根据占用率和天气数据控制 HVAC 设定点，减少 15-25% 的能源消耗，无需依赖云端）。

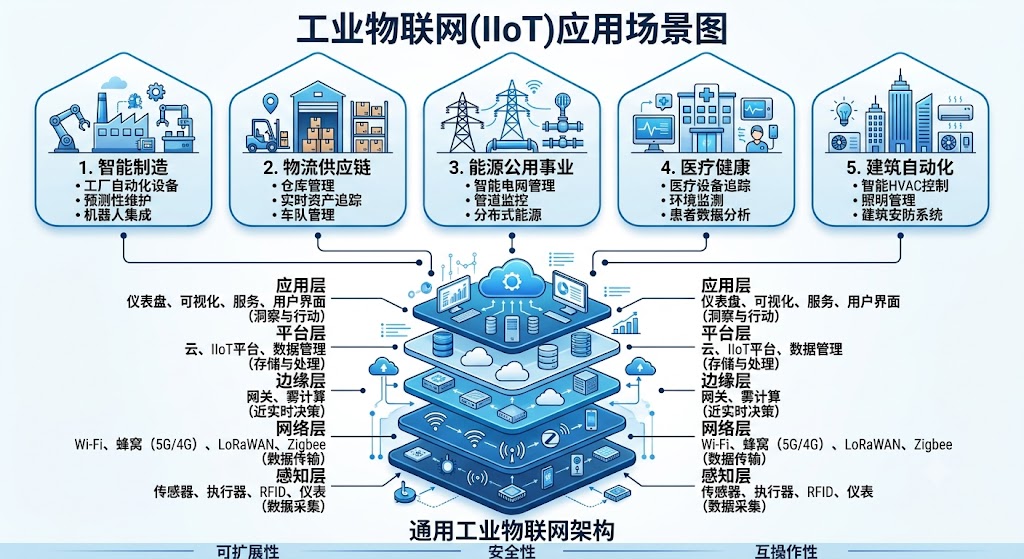

IIoT 应用场景

智能制造——预测性维护与质量控制

预测性维护是制造业中 ROI 最高的 IIoT 应用，每投入 1 美元可获得 5-15 美元的典型回报，通过减少非计划停机时间（降低 30-50%）、延长设备寿命（延长 20-40%）和降低维护成本（降低 10-25%）实现。 实施遵循四阶段方法论：第一阶段（传感器部署）——在关键设备（电机、泵、压缩机、输送带、CNC 机床）上安装无线振动传感器（BLE 或 Zigbee，10-1000Hz 带宽，三轴加速度计）、温度传感器（±0.5°C 精度）和电流传感器（CT 钳式，±1% 精度）。第二阶段（基线采集）——采集 30-90 天的正常运行数据，为每台设备在各种负载条件下的振动特征、热分布和功耗模式建立基线。第三阶段（模型训练）——在基线数据上训练异常检测模型（自编码器神经网络或孤立森林），模型识别出指示特定故障模式（轴承磨损、不对中、不平衡、润滑失效）的偏离正常模式。第四阶段（运行部署）——将训练好的模型部署到边缘网关，配置告警阈值：”警告”在 2σ 偏差时（安排一周内检查）、”严重”在 3σ 偏差时（安排 24 小时内维护）、”紧急”在 4σ+ 偏差时（停机并派遣维护团队）。

利用 IIoT 连接的视觉系统进行质量控制，随着边缘 AI 的发展已变得成本效益显著：一个完整的检测工位（工业相机 + 配备 AI 处理器的边缘网关）成本为 $3,000-8,000，而传统机器视觉系统为 $15,000-40,000，准确率相当（表面缺陷、尺寸检测和装配验证的缺陷检测率为 95-99%）。 IIoT 连接的视觉架构使用：GigE Vision 或 USB3 相机（5-20MP 分辨率，30-60 FPS），连接到运行量化目标检测或分类模型（YOLOv5-nano、MobileNet-SSD 或 EfficientNet-Lite）的边缘网关。边缘网关在 30-100ms 内处理每帧图像，将产品分类为”通过”或”未通过”，并将结果记录到本地 MQTT 代理。仅质量统计数据（按班次的缺陷率、主要缺陷类型、趋势数据）被转发到云端——每天约 100KB，而原始视频为每天 100GB。这种架构使中小型制造商能够以传统机器视觉 20-30% 的成本部署自动化质量检测，使 IIoT 驱动的质量控制对拥有 50-500 名员工的工厂变得可及。

物流与供应链——实时资产追踪与冷链监控

物流中基于 IIoT 的实时资产追踪使用 BLE 标签（用于仓库内托盘和集装箱的室内追踪，每个 $3-8，1-3 年电池寿命）和 LoRaWAN/GPS 追踪器（用于堆场和运输途中的车队和集装箱室外追踪，每个 $30-80，3-5 年电池寿命），以 10 秒（高价值资产，实时定位系统）到 1 小时（低价值库存，库存数量验证）的间隔提供位置更新。 资产追踪的典型 ROI 计算：一个拥有 10,000 个托盘、每个托盘平均价值 $500 的仓库，库存价值为 $500 万。没有 IIoT 追踪，每年因错放物品造成的库存损失为 2-5%（$100,000-250,000/年）。基于 BLE 标签的追踪系统，每个标签 $5（总投入 $50,000），2 年标签寿命（摊销后 $25,000/年），加上网关基础设施（$10,000），投资回收期为 3-6 个月。冷链监控在此基础上增加温度（BLE/LoRa 温度传感器精度 ±0.3°C，记录间隔 1-15 分钟）、湿度（±2% RH）和冲击/振动检测（三轴加速度计，可编程阈值）——对于制药、食品和化学品物流至关重要，2-4 小时的温度超限可毁掉整批价值 $50,000-500,000 的货物。

能源与公用事业——IIoT 助力智能电网与可再生能源监控

工业设施中的 IIoT 能源监控（电能质量监测仪、各生产线的分项计量和单机级的功率监控）通常可识别 10-20% 的节能空间，通过：识别非生产时间仍在运行的设备（占总消耗的 5-10%，行为改变即可实现零成本节约）、检测电机和压缩机效率退化（通过维护节约 3-5%）以及优化 HVAC 和压缩空气调度（通过自动化节约 5-10%）。 IIoT 能源监控架构使用：WiFi 连接的功率计（CT 钳式，±1% 精度，每相电压、电流、功率因数、THD）安装在主馈电和各生产区域，Zigbee 连接的子计量表安装在单台设备上（仅电流和功率因数，成本较低，每个 $50-100），以及 BLE 连接的温度和湿度传感器用于 HVAC 区域监控。数据每 1-15 秒流向边缘网关，在网关上聚合成 15 分钟均值后转发到云端能源管理平台。网关还运行本地控制规则：”如果区域温度低于设定点且 occupancy 传感器超过 30 分钟无人占用，将 HVAC 风扇转速降低 50%。”一个 50,000m² 的制造工厂实施此架构通常投资 $80,000-150,000 用于传感器和网关，每年实现 $40,000-80,000 的节能——2-3 年投资回收期。

推荐用于工业物联网的 PCBA 产品

每款 Zukaka IIoT PCBA 平台对应 IIoT 网络栈中的一个特定架构层：网状骨干用于需要多跳连接和自愈能力（第 1-3 层）的分布式传感器网络，高功率 WiFi 模块用于将传感器网络桥接到云端（第 3-7 层）的网关设备，无缝漫游客户端用于需要第 2 层不间断连接的移动元件。 平台之间的选择由设备在 IIoT 架构中的角色驱动，而非其物理形态——固定网关使用 WLE600V5-27ESD 或 YN300A，移动追踪设备使用 YN300B，大规模传感器网状网使用 YN300A 作为传感器集群之间的骨干中继。
