工业无线移动Mesh设备部署指南

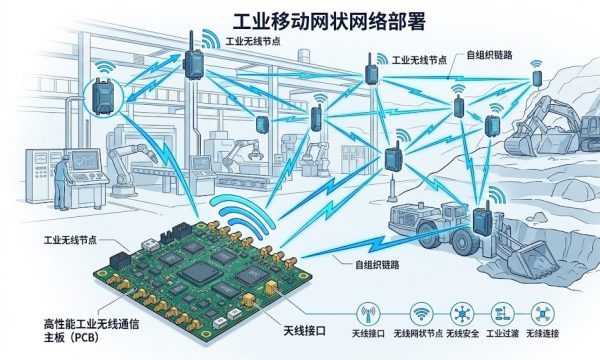

Mesh网络技术概述

移动Mesh网络与传统无线网络的根本区别在于，它消除了中央接入点或基站的概念。在传统WiFi网络（BSS——基本服务集）中，所有客户端设备必须关联到单个接入点，这会造成单点故障，并将覆盖范围限制在该AP的传输范围内。而在Mesh网络（IBSS——独立基本服务集，或802.11s标准下的MBSS——Mesh基本服务集）中，每个节点都是对等的——每个节点可以为其他节点转发数据、动态发现邻居，并根据实时链路质量指标优化路由路径。这种架构意味着添加新节点同时增加网络覆盖范围和网络容量，这是任何集中式无线拓扑都无法实现的特性。

工业Mesh网络的核心价值在于，它能够在以下环境中维持连接：物理障碍物阻挡视线（地下矿井、密集工业设施、城市峡谷）、节点移动（车辆、人员、无人机）、或基础设施临时性（应急响应、建筑工地、活动现场）。在这些场景中，Mesh网络在部署速度、容错能力和覆盖可靠性方面比传统无线架构高出几个数量级。设计良好的Mesh网络通过路径多样性可实现99.999%的可用性（五个九可靠性）——当一条路径质量下降时，流量会在50毫秒内自动通过备用路径重新路由。

Mesh网络关键特性——技术深入解析

自组织行为是实现所有Mesh网络优势的基础特性。当Mesh节点上电时，它执行邻居发现过程：广播发现帧、监听相邻节点的响应、并构建包含链路质量指标（信号强度、数据包错误率、信道利用率）的邻居表。对于典型工业Mesh节点，此过程在1-5秒内完成。一旦发现邻居，路由协议（OLSR、AODV、B.A.T.M.A.N.或802.11s的HWMP）使用跳数、期望传输次数（ETX）或空中时间链路指标等度量标准计算通过网络的最优路径。路由表会随着节点移动或链路质量变化持续更新，大多数工业路由协议的收敛时间为100-500毫秒。

自愈合是节点故障或链路质量下降时的自动响应机制。每个Mesh节点通过跟踪数据包传输率和信噪比持续监控其与相邻节点的链路。当链路的PER（数据包错误率）超过可配置阈值（通常为20-30%）时，路由协议将该链路标记为降级并重新计算备用路径。如果节点完全失效，相邻节点会检测到周期性hello消息（通常每1-2秒发送一次）的缺失，并在2-5秒内更新其路由表。这种自愈合能力是Mesh网络被指定用于关键任务工业应用的主要原因——一个具有典型冗余的20节点Mesh网络在任何单个客户端失去连接之前，可以承受多达5-7个节点同时失效。

多跳路由使Mesh覆盖范围能够扩展到单个节点的无线电范围之外。每经过一个Mesh节点的一跳会引入1-5毫秒的延迟（取决于路由协议和硬件处理速度），并且由于半双工无线电操作和协议开销，每跳吞吐量降低约30-50%。这意味着5跳Mesh链路将增加5-25毫秒的额外延迟，吞吐量约为单跳的5-15%。理解这些性能特征对于容量规划至关重要——例如，视频监控应用必须确保没有摄像头流经过超过3-4跳才能保持可接受的视频质量。

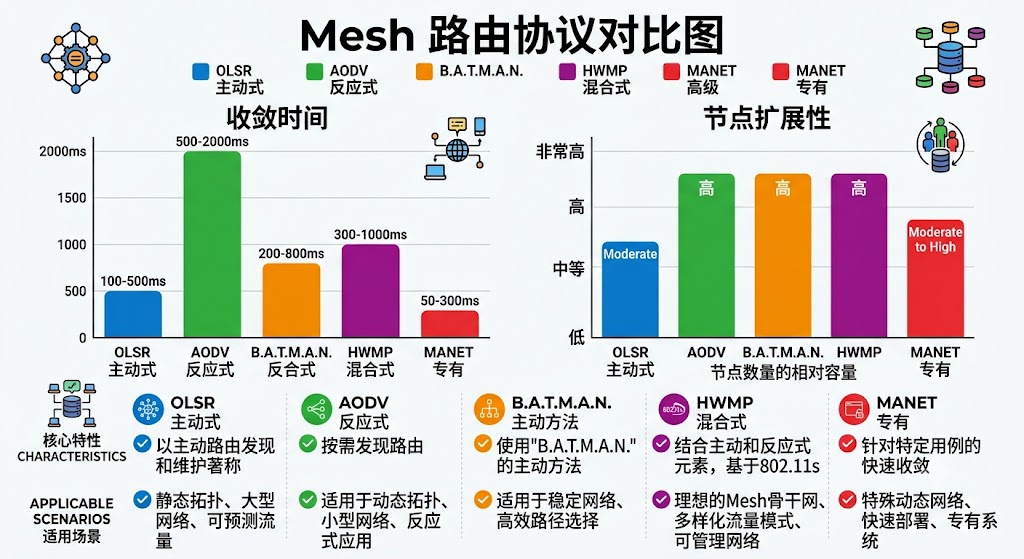

Mesh路由协议——工业应用选择标准

Mesh路由协议的选择决定了网络的性能特征：收敛速度、路由开销、可扩展性和移动性支持。工业Mesh应用通常使用主动协议（OLSR、B.A.T.M.A.N.）用于稳定的高性能网络，或使用反应式协议（AODV、HWMP）用于高度移动或功率受限的部署。

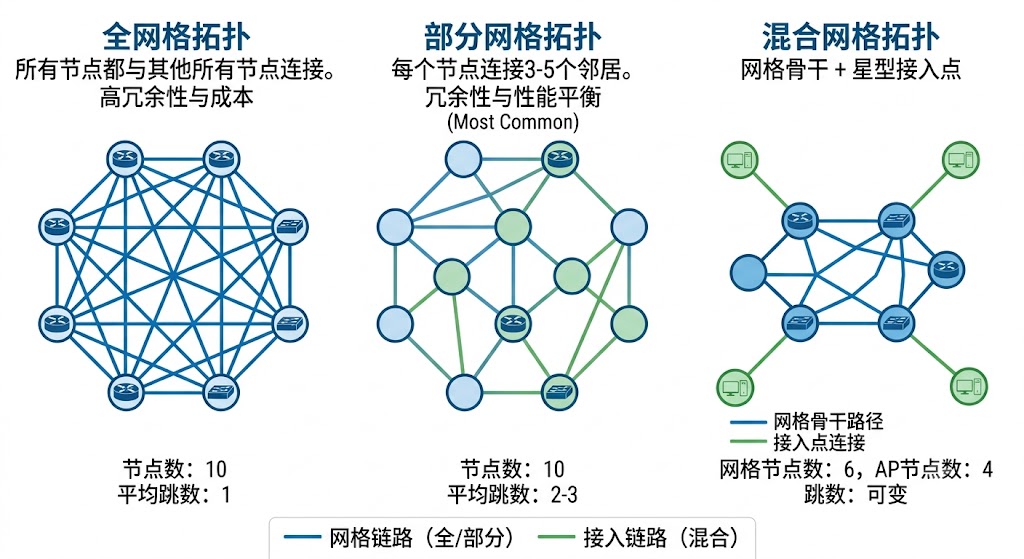

Mesh网络拓扑——架构模式

Mesh拓扑的选择影响冗余度、性能和成本：全网状提供最大可靠性但最小化每跳吞吐量，部分网状平衡可靠性和吞吐量，混合网状将Mesh与传统星型拓扑结合以优化性能。在全网状拓扑中（n个节点，n(n-1)/2条链路），网络在分区前可以承受多达n-2个节点故障，但每个节点必须维护所有其他节点的路由状态，消耗CPU和内存资源。实际上，全网状仅用于关键任务应用中的小型集群（少于10个节点）。部分网状——每个节点与3-5个最近邻居保持链路——是最常见的工业配置，提供良好的可靠性（多条冗余路径）和合理的资源需求。混合网状使用Mesh连接作为骨干网（互连Mesh节点），同时客户端通过传统星型拓扑WiFi接入连接到Mesh节点——这是大多数户外WiFi Mesh部署使用的架构。

移动Mesh的工业应用

采矿和建筑工地——复杂地形，关键连接

采矿和建筑环境由于其物理障碍物（隧道墙壁、挖掘坑、重型机械）、移动性（不断变化的工作面、车辆移动）和环境危害（粉尘、振动、极端温度）的组合，是无线通信最具挑战性的环境之一。传统WiFi架构在这些环境中失效，因为AP到客户端的视线很少可用，移动设备需要频繁的AP切换，且在活跃采矿或施工区域部署有线回程到AP位置不切实际。Mesh网络同时解决了这三个问题：通过多跳中继实现NLOS（非视距）能力、通过路由协议更新实现无缝移动性、以及无需有线回程基础设施。

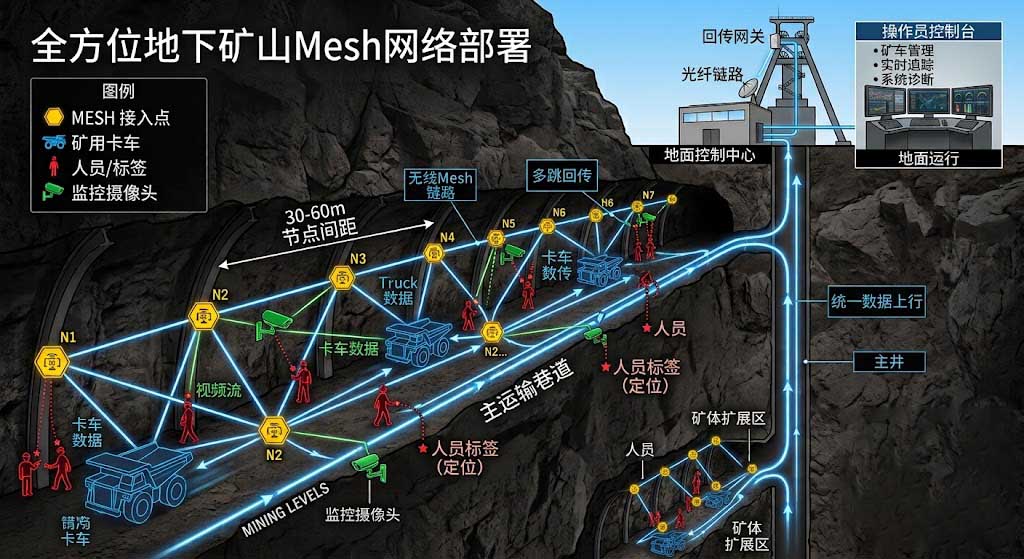

在地下采矿中，Mesh节点通常沿隧道壁部署，间隔30-60米，具体取决于隧道曲率和通风井位置（可提供替代传播路径）。每个节点同时作为Mesh骨干网的中继器和采矿车辆（装载机、矿用卡车、人员运输车）及手持设备人员的接入点。Mesh网络必须支持：来自每个矿区20-50辆车辆的实时车辆遥测（位置、速度、燃油水平、轮胎压力）、人员跟踪和安全监控（气体检测警报、紧急疏散协调）、以及关键区域（传送带、破碎机、开采点）的视频监控。一个典型的中型地下矿井拥有30公里隧道，需要80-120个Mesh节点来提供全面覆盖。

露天采矿面临不同的挑战：矿坑形状形成碗状拓扑，边缘的中央AP无法到达坑底的设备。Mesh节点部署在矿坑周边和移动设备上，创建从坑底延伸到边缘的级联中继网络。每辆矿用卡车可以配备Mesh客户端节点（如YN300B 5.8GHz无缝漫游客户端），在运输道路上以高达40公里/小时的速度行驶时提供50-100 Mbps吞吐量。Mesh网络支持自动驾驶运输系统的远程操作，减少人员暴露于危险矿坑环境，并通过优化运输路线管理提高运营效率15-25%。

应急响应网络——最苛刻的部署场景

应急响应最清楚地展示了Mesh网络相对于所有其他架构的优越性，因为它要求：零预先存在的基础设施（网络必须在没有任何设施的地方工作）、部署速度（从首次通信起几分钟内）、不可预测的覆盖需求（受灾区域大小事先未知）、以及极端容错能力（灾难期间节点丢失不能中断操作）。没有其他无线技术能同时满足所有这些要求。蜂窝网络在基站受损时失效。卫星系统容量有限且无法在室内工作。传统基于AP的WiFi需要为每个AP布线。

典型的应急响应Mesh部署遵循系统模式：首批到达的单位在关键位置（指挥站、分诊区、后勤点）部署便携式Mesh节点，在10-15分钟内创建初始骨干网。随着更多资源到达，更多节点向前部署到受灾区域，有机地扩展覆盖范围。每个节点为以下应用提供连接：一键通语音通信（替代受损的双向无线电系统）、来自随身摄像机和无人机的实时视频、态势感知数据（所有响应人员的GPS跟踪）、以及互联网访问（通过连接到一个Mesh节点的卫星回程链路）。Mesh协议的自愈合能力至关重要——如果一个节点被火灾或结构坍塌摧毁，相邻节点会在几秒钟内自动绕过故障重新路由。

应急响应Mesh设备的关键技术要求是便携性而不牺牲性能。响应节点必须足够紧凑以便放在背包中携带（3公斤以下）、电池供电可持续8-12小时连续运行、并且可由非网络工程师人员操作——节点必须在上电时自配置。筑卡卡的YN300C 2.4GHz Ad-Hoc网络主板专为这种使用场景设计：30dBm发射功率在视距条件下提供高达20公里的覆盖范围（实现指挥站与前方团队之间的连接），而Ad-Hoc自组织协议消除了任何网络配置或规划的需求。

临时活动网络——无需基础设施的高密度覆盖

音乐会、节日活动、体育赛事和贸易展览需要能够处理高客户端密度（每公顷500-2000+设备）的无线网络，持续时间短（1-14天），且能快速部署和拆除——这些要求使得永久基础设施在经济上不可行，而Mesh网络成为唯一实用的解决方案。一个覆盖50公顷的典型音乐节需要80-150个Mesh节点，为参会者（社交媒体、消息传递、移动支付）、运营人员（POS系统、库存管理、安全通信）和广播（直播摄像机、无人机视频馈送）提供全面覆盖。

活动Mesh网络的部署策略在两个重要方面不同于其他应用：节点放置遵循参会者密度而非区域覆盖，电源管理必须考虑无电网连接的多日运行。高密度区域（主舞台、食品供应商、入口）需要15-25米的节点间距，每个节点支持50-100个同时客户端。低密度区域（停车场、露营地）可以使用50-100米间距。小型活动通常使用电池组供电，大型活动使用发电机供电的PoE交换机，每个Mesh节点可以通过连接到发电机基础设施的同一以太网电缆供电。太阳能Mesh节点在偏远地区的多日活动中越来越受欢迎，100W太阳能电池板和70Ah电池可为典型Mesh节点提供24小时运行。

智慧城市和IoT——大规模、低功耗城市连接

智慧城市Mesh网络为部署在城市区域的数千个IoT传感器提供通信骨干——路灯照明、环境监测、废物管理、停车传感器和公共安全系统。Mesh架构非常适合此应用，因为：街道的线性拓扑自然形成菊花链中继网络，每个新传感器节点同时扩展覆盖范围和容量，去中心化操作消除了对单个中央基础设施点的依赖。一个50节点的路灯Mesh网络可以覆盖15-25公里的城市街道，支持500-1000个IoT传感器节点，数据收集间隔低于1秒。

智慧城市Mesh的主要技术挑战是平衡覆盖范围与功耗。路灯安装的节点可以使用电网电源（路灯电路），消除了电源限制并允许最大发射功率。然而，电池供电的传感器节点——停车传感器、井盖监视器、洪水检测器——必须在单次电池充电下运行3-5年，需要低于毫瓦级的平均功耗和无线电唤醒能力。筑卡卡的YN300A 2.4GHz无线Mesh主板支持这种双模需求：基础设施节点以全功率运行用于骨干网连接，而传感器节点使用占空比操作（每1-10秒唤醒检查待处理数据）实现多年电池寿命。

Mesh设备PCBA设计考量

电源效率——最大化便携和远程Mesh节点的电池寿命

功耗是移动Mesh设备最重要的设计约束，因为它直接决定部署持续时间和运营成本。Mesh节点的电源预算由三个组件主导：无线电收发器（主动传输期间通常占总功率的40-60%）、处理器/CPU（20-30%）和支持电路（10-20%）。在主动操作中，典型工业Mesh节点消耗5-15W，而在低功耗睡眠模式下可低于100mW。设计挑战是在保持目标应用所需的网络响应性的同时，最小化主动模式时间。

对于电池供电的Mesh节点，最有效的功率降低技术是占空比操作：节点在可配置的间隔内睡眠（大多数工业应用为1-10秒），仅在检查待处理数据或转发相邻节点的流量时唤醒。这种方法将平均功耗从10W降低到200-500mW，将电池寿命从几小时延长到几天或几周。无线电唤醒功能（大多数现代WiFi/802.11芯片组支持）使节点能够在不完全供电主处理器的情况下检测传入传输——无线电保持在低功耗监听状态（5-50mW），仅在检测到有效数据时触发完全唤醒。筑卡卡的YN300系列主板实现了此功能，具有可配置的唤醒间隔和自适应占空比，在检测到网络活动时增加唤醒频率，在空闲期间降低唤醒频率。

能量收集对于户外环境中的固定位置Mesh节点是越来越可行的选择，太阳能可以提供无限的运行时间，但代价是更大的物理尺寸和更高的初始硬件成本。太阳能Mesh节点需要：尺寸足以提供每日电源预算2-3倍的太阳能电池板（考虑阴天）、足够大的电池以提供3-5天的自主运行（用于延长阴天期间）、以及管理特定电池化学充电曲线的充电控制器（LiFePO4因其循环寿命和温度范围而优选）。一个平均消耗10W的典型户外Mesh节点需要100W太阳能电池板和200Ah电池才能在大多数气候区24/7运行。

RF设计——优化工业Mesh性能

工业Mesh设备的RF设计与消费类WiFi产品设计有根本区别，因为工业Mesh节点必须在NLOS（非视距）条件下运行，支持无缝切换的移动性，并在最大范围内维持多跳中继的链路质量。三个RF设计决策对Mesh性能影响最大：天线配置、发射功率和接收器灵敏度、以及信道选择和DFS（动态频率选择）合规性。

天线分集是Mesh节点最具成本效益的性能改进方式。工业Mesh设备应至少实现2×2 MIMO（多输入多输出）天线配置，每个天线端口连接到单独的收发器链。对于紧凑的便携节点，集成PCB天线（倒F或PIFA设计）提供足够的性能（1-3 dBi增益），同时保持小尺寸。对于固定户外节点，外部N型或RP-SMA连接器允许根据部署拓扑连接高增益全向天线（5-8 dBi）或定向天线（10-20 dBi贴片或面板天线）。2.4GHz频段由于较低的自由空间路径损耗和比5GHz更好的边缘绕射能力，通过障碍物（墙壁、岩石、金属结构）的NLOS传播效果更好——这就是为什么YN300A 2.4GHz平台是地下采矿和应急响应应用的首选，这些应用中NLOS是主要运行模式。

发射功率和接收器灵敏度决定链路预算，直接转化为距离范围和远距离吞吐量。工业Mesh节点应支持每链高达30dBm（1W）的发射功率，具有细粒度功率控制（1dB步进），以优化功耗并减少密集部署中的干扰。在最低调制速率下（MCS0，802.11n 20MHz信道为6.5Mbps），接收器灵敏度达到-95dBm或更好，可在最大可能范围内实现链路——灵敏度每提高3dB，在视距条件下链路范围约扩展40%。作为参考，具有30dBm发射功率和-95dBm接收器灵敏度的节点，在2.4GHz频段两端使用8dBi全向天线可实现10-15公里的链路。

环境坚固性——承受工业部署条件

工业Mesh节点必须承受会在几天内损坏消费级或企业级WiFi设备的条件。关键环境规格由目标部署环境决定，应在PCBA设计阶段验证以避免昂贵的现场故障。

模块化设计和外形尺寸——跨应用可扩展性

模块化PCBA架构——基础主板提供核心处理和RF能力，特定应用的子板添加所需接口——使单个平台能够服务多个部署场景，而无需重新设计RF部分。基础主板（如筑卡卡的YN300A或YN300C）应包括：集成MAC/基带/无线电的主SoC（片上系统）、有线和电池输入的电源管理电路、至少2-3个UART/GPIO接口用于扩展模块、以及固件中的Mesh路由协议。子板可提供：PoE电源输入（用于户外固定部署）、LTE/5G蜂窝回程（用于需要互联网连接的远程站点）、GPS接收器（用于车辆跟踪和基于位置的服务）、以及额外的以太网端口（用于连接本地设备或摄像机）。

部署最佳实践

网络规划——部署前的预测性建模

预测性RF规划是Mesh部署中最具成本效益的步骤，因为它在安装任何硬件之前识别覆盖缺口和容量需求，消除了昂贵的现场返工需求。专业RF规划工具（Ekahau、iBWave或开源工具如Radio Mobile）可以使用数字站点地图或卫星图像建模信号传播，考虑：建筑材料（混凝土衰减20-30dB，金属30-40dB，玻璃3-5dB）、地形高程（对采矿和户外部署很重要）、以及植被损耗（夏季茂密植被5-15dB）。规划输出应指定：精确的节点位置、最小化同信道干扰的信道分配、以及每个覆盖点的预期吞吐量和延迟。

对于大规模部署（50+节点），规划过程还应建模Mesh路由拓扑，确保没有流量需要超过4-5跳，并且每个节点至少有3-4个可到达的邻居用于冗余。邻居密度不足的Mesh网络会变得脆弱——如果一个节点只有1-2个邻居，单个邻居的丢失可能导致网络分区。工业Mesh的经验法则是：部署节点时应使每个节点能够”看到”至少4个RSSI高于-75dBm的其他节点（可靠高吞吐量链路的最小信号电平）。在使用8dBi全向天线的开阔户外环境中，这通常转化为50-80米的部署网格间距，在受阻室内或隧道环境中减少到20-40米。

按环境划分的节点放置策略

节点放置是Mesh网络性能中影响最大的单一变量——在复杂环境中移动节点5-10米可以改变50-100%的覆盖模式。以下放置策略已在数千次工业Mesh部署中验证：

信道规划和干扰管理

Mesh网络的信道规划比传统WiFi更复杂，因为每个Mesh节点在单个信道上运行，但必须与多个邻居通信，这在信道复用（相邻节点需要不同信道）和Mesh连接（所有邻居必须在同一信道上）之间产生冲突。2.4GHz工业Mesh最实用的方法是在整个网络中使用单个信道（通常是信道6或11，避免信道1，因为消费类WiFi的背景噪声通常最高），并依靠CSMA/CA（载波侦听多路访问/冲突避免）管理介质访问。这种方法最大化连接性（每个节点可以听到每个邻居），但牺牲吞吐量（所有节点共享同一信道）。信号质量良好的单信道Mesh网络的吞吐量通常约为原始PHY速率的30-50%。

对于双无线电Mesh节点（筑卡卡YN300A平台提供），一个无线电可以专用于回程（节点间Mesh链路）使用专用信道，而第二个无线电在不同信道上服务客户端接入。这种双无线电架构消除了困扰单无线电Mesh部署的回程和接入之间的带宽共享问题，有效地将每节点吞吐量翻倍。回程无线电应使用干扰最小的信道（通过站点调查确定），而接入无线电可以遵循标准WiFi信道分配用于客户端连接。

安全实施——保护Mesh通信

Mesh网络本质上比有线网络更脆弱，因为所有通信都在空中进行，并且在户外或公共部署中每个节点可能对未经授权的人员物理可访问。安全必须在多个层面实施：链路层加密（防止未经授权的窃听）、网络层认证（防止恶意节点注入）、以及应用层访问控制（防止未经授权的数据访问）。

对于工业Mesh部署，建议的安全基线是WPA3-Enterprise（IEEE 802.11ax）配合802.1X认证。WPA3用SAE（对等同步认证）取代了PSK（预共享密钥）模型，提供前向保密性——如果攻击者捕获了加密流量并后来获知网络密码，他们无法解密捕获的流量。使用RADIUS服务器的802.1X认证确保只有授权的Mesh节点可以加入网络，防止攻击者部署自己的Mesh节点以拦截流量的恶意节点攻击。对于军事或关键基础设施应用的最大安全性，应使用IPsec隧道进行所有节点间通信，采用基于证书的双向认证和AES-256加密。

案例研究

案例研究1：地下铜矿——47节点Mesh网络取代漏泄电缆

智利的一家大型铜矿面临传统漏泄电缆通信系统成本不断上升的问题：每月维护费用5万美元，带宽有限（全矿共享2 Mbps），且不支持视频监控和车辆跟踪等现代应用。该矿拥有9个生产水平的30公里隧道，每班有50+移动车辆（装载机、矿用卡车、人员运输车）和300+人员。传统系统仅设计用于一键通语音，无法支持矿山实施自主运输和实时安全监控的数字化转型计划。

解决方案：在所有隧道水平部署47个Mesh节点（基于YN300A 2.4GHz平台），节点以40-60米间隔安装在隧道墙壁上，通过Cat5e电缆供电（PoE），并可选配电池备份。Mesh使用OLSR路由协议和部分网状拓扑——每个节点与4-6个邻居保持链路，为每个网络流提供3-4条冗余路径。六个节点配备光纤上行链路到地面（矿山现有光纤骨干网提供互联网连接），作为网关节点。

结果：经过18个月的运行，Mesh网络实现了99.97%的正常运行时间，平均路由收敛时间为180毫秒。该网络支持：来自45辆车辆的实时车辆遥测（GPS位置、速度、油耗、轮胎压力）、200+人员的双向语音通信（使用VoIP手持设备）、35个摄像机在破碎机、传送带和开采点的视频监控、以及人员跟踪（300+活动标签每5秒报告位置）。3年总拥有成本：18万美元（设备+安装+维护）vs漏泄电缆系统的180万美元——成本降低90%，同时增加了传统系统无法支持的功能。

案例研究2：洪水应急响应——直升机部署15节点网络

东南亚发生严重洪水事件期间，应急响应人员需要在数小时内为80平方公里的洪水影响区域提供通信覆盖，而所有蜂窝基站已瘫痪，道路无法通行。传统基础设施部署（光纤、蜂窝或现场卫星）需要3-7天——对于拯救生命的响应来说太长了。受灾区域是复杂的河流三角洲，有被洪水淹没的村庄、被淹没的道路以及在多个地点进行的活跃救援行动。

解决方案：从直升机上部署了15个YN300C Ad-Hoc Mesh节点。每个节点封装在防水外壳中，配备预充电电池（提供12小时运行时间）和6dBi全向天线。节点从飞机上在预先规划的GPS坐标处投下，落在洪水或屋顶上。Ad-Hoc协议在最后一个节点部署后2分钟内自动发现邻居并构建Mesh网络。指挥站附近的一个节点配备卫星回程链路用于互联网连接。

结果：网络在部署后30分钟内完全投入运行（15分钟飞行时间+15分钟节点启动和发现）。它支持：来自25艘救援船上200+救援人员的一键通VoIP、所有船只和人员的实时GPS跟踪（每10秒更新）、两次无人机飞行的视频馈送（以2 Mbps流传输到指挥站进行损害评估）、以及通过卫星访问国家应急指挥中心的基于Web的态势感知仪表板。72小时操作期间有三个节点被淹没并失效——每次故障在5秒内被检测到并绕过，用户无明显中断。洪水退去后，网络被打包回收，15个节点中有12个在干燥和更换电池后可重复使用。

案例研究3：智慧城市路灯IoT——200节点Mesh用于城市环境监测

北欧的一座城市希望在15公里的城市街道上部署环境监测传感器（空气质量、噪音、温度、湿度），而无需开挖光纤的成本或单个蜂窝连接的复杂性。该市要求：200+传感器节点，5分钟数据报告间隔，中央服务器亚秒级数据可用性，以及99.9%的数据交付可靠性。解决方案需要与现有路灯基础设施配合工作（每个灯杆提供240V AC电源），并适应未来添加监控摄像机和公共WiFi接入点的需求。

解决方案：在改装的路灯外壳内部署200个Mesh节点（YN300A平台），每个节点作为Mesh骨干网的中继器，并为传感器节点提供本地接入点。传感器节点通过WiFi连接到最近的Mesh节点，后者通过1-4跳Mesh将数据中继到8个连接到城市光纤网络的网关节点之一。Mesh使用B.A.T.M.A.N.路由协议，因其可扩展性（最多300个节点）和最小配置要求。

结果：网络在4周内部署完成（远快于光纤解决方案估计的16周），成本为32万美元vs光纤估计的120万美元。数据交付可靠性为99.97%，从传感器读取到服务器数据库更新的平均端到端延迟为850毫秒。该市此后在同一Mesh基础设施上添加了50个监控摄像机和30个公共WiFi接入点，展示了网络在共享骨干网上支持多个应用的能力。模块化设计允许该市通过简单部署自动加入Mesh网络的额外传感器节点来添加新的传感器类型。

推荐PCBA Mesh产品

每个筑卡卡Mesh平台都围绕特定部署用例设计，RF参数、电源管理和外形尺寸针对该应用进行优化，而不是试图用单一产品服务所有用例。平台选择应基于：工作频段（2.4GHz用于NLOS和最大范围，5GHz用于更高吞吐量但需要更好的视距）、所需Mesh节点数量（50+节点需要完整Mesh平台，较小部署可使用Ad-Hoc平台）、以及移动性要求（车载节点需要YN300B的无缝漫游能力）。
