RapidFire 超远距离 PTP 链路部署指南：从 1km 到 300km 的完整实战手册

一、引言

当需要将相隔数十甚至上百公里的两个网络连接起来时，物理布线的成本（光纤铺设、许可申请、施工周期）往往高得令人望而却步。YNWPTP RapidFire 系列——尤其是 RapidFire 6-N 搭配高增益外接天线——为这种超远距离互联场景提供了一个经过实战验证的无线解决方案。以一条 50km 链路为例，无线方案的总部署成本仅为光纤方案的 20-30%，部署周期从 数月缩短至 1-2 周，且链路可用率可达 99.9% 以上。

然而，部署一条 100km+ 的无线链路远非「把设备装上、对准天线」那么简单。从链路预算计算、站址选择、天线选型与安装、Fresnel 区分析到长期运维保障，每一个环节都直接影响链路能否达到设计性能。本文将基于 RapidFire 的产品特性，系统性地讲解超远距离 PTP 链路的规划、部署和运维全流程。关于 RapidFire 在整个工业级无线网桥产品体系中的定位，请参阅工业级无线网桥完全指南。

二、链路规划基础

2.1 链路预算计算——决定链路是否可行的数学基础

链路预算（Link Budget）是所有无线链路规划的核心。它计算从发射机到接收机的完整信号路径中，所有增益和损耗的总和，最终得出接收端的信号强度（RSSI）。将 RSSI 与接收灵敏度对比，即可得出链路余量（Fade Margin）。

链路预算公式：

接收信号强度 (dBm) = 发射功率 (dBm) - 馈线损耗_Tx (dB) + 天线增益_Tx (dBi) - 自由空间损耗 (dB) + 天线增益_Rx (dBi) - 馈线损耗_Rx (dB)

上述链路预算计算采用 [ITU-R P.525] 自由空间传播模型和 [ITU-R P.530-18] 地面视距链路设计方法，雨衰估算参考 [ITU-R P.838-3]。对于超远距离链路，[ITU-R P.526-13] 绕射传播模型可用于评估非理想视距条件下的附加损耗。

自由空间损耗公式：

FSL (dB) = 32.45 + 20 × log(频率 MHz) + 20 × log(距离 km)

以 100km、6GHz（取 6,000MHz）链路为例：

FSL = 32.45 + 20 × log(6000) + 20 × log(100)
    = 32.45 + 20 × 3.778 + 20 × 2
    = 32.45 + 75.56 + 40
    = 148.01 dB

完整的链路预算表（100km，6-N + 1.8m 抛物面 35dBi 天线）：

19dB 的链路余量意味着即使在暴雨（6GHz 雨衰约 1-2dB/km@大雨）条件下，链路仍有充足的余量保持最高速率传输。

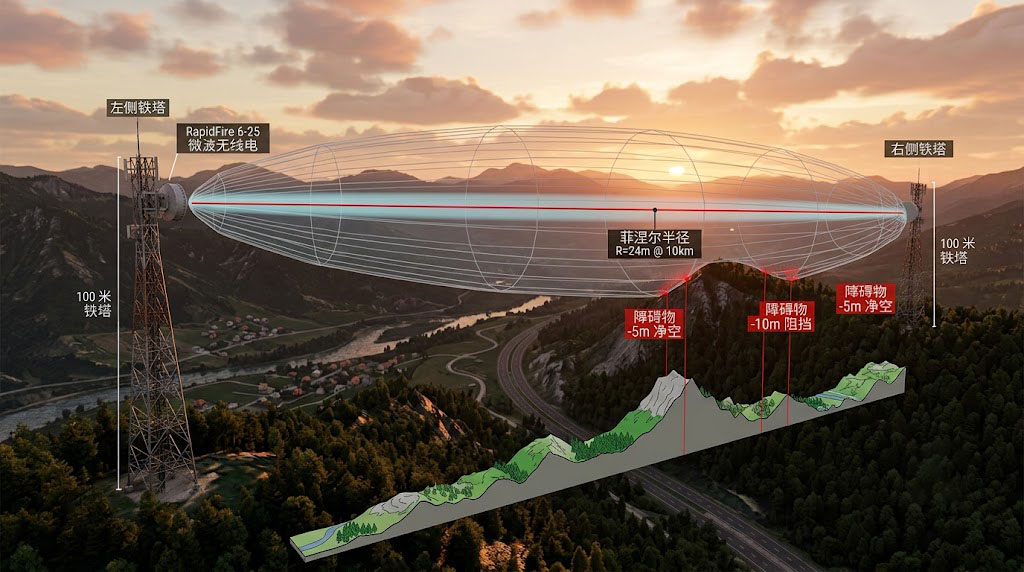

2.2 Fresnel 区分析——视距链路的核心约束

Fresnel 区是以发射点和接收点为焦点的椭球体区域，无线信号的主要能量集中在此区域内传播。如果该区域被障碍物（地面、建筑物、山体、树木）遮挡，信号将受到显著的衰减。

第一 Fresnel 区半径公式：

r = 8.656 × √(d / 4f)

其中 d 为总距离（km），f 为频率（GHz），r 为半径（m）。

40km 链路，6GHz：
r = 8.656 × √(40 / 24) = 8.656 × √1.667 = 8.656 × 1.291 = 11.2 米

100km 链路，6GHz：
r = 8.656 × √(100 / 24) = 8.656 × √4.167 = 8.656 × 2.041 = 17.7 米

Fresnel 区净空要求：工程实践中，通常要求第一 Fresnel 区的 60% 以上无遮挡。这意味着在 40km 的链路上，天线安装高度应确保中间点处 Fresnel 区半径 11.2 米内没有障碍物。

Fresnel 区净空检查步骤：

1. 在 Google Earth Pro 中标记两端站点的精确经纬度
2. 使用路径工具绘制两端点之间的直线路径
3. 使用高程剖面工具提取沿路径各点的高程数据
4. 计算中间最高点的 Fresnel 区半径
5. 计算所需的天线高度：最高障碍物高度 + Fresnel 区半径
6. 确定两端天线的最低安装高度

实用提示：对于 50km+ 的超长链路，地球曲率的影响不可忽略。在频段合规方面，部署 6GHz 链路应遵循 [FCC 47 CFR Part 15] 和 [FCC 20-51] 规定的发射功率和频谱使用限制，确保设备工作在免许可框架下。

地球曲率造成的落差 h = d² / (2R)
其中 d 为到最近端点的距离，R ≈ 6371km 为地球半径

在大约 40km 的中点，地球曲率落差约为：

h = (20km)² / (2 × 6371km) = 400 / 12742 km = 0.0314 km = 31.4 米

这意味着即使中间没有任何障碍物，两端天线也需要架设得足够高以克服地球曲率的影响。这就是为什么超远距离链路通常需要将设备安装在高塔、山顶或高层建筑上。

2.3 站址选择要点

三、天线选型与安装

3.1 天线的技术参数解读

对于 RapidFire 6-N 用户（与 6-25 型号的详细对比请参考RapidFire 6-N vs 6-25 全面对比），天线的选择直接决定了链路性能。重点关注以下参数：

增益（Gain, dBi）：天线的增益反映了其将射频能量聚焦到特定方向的能力。在远距离链路中追求高增益意味着：

• 每 3dB 增益增加相当于将发射功率翻倍
• 但高增益伴随窄波束宽度

波束宽度（Beamwidth, °）：半功率波束宽度（HPBW）决定了天线的对准宽容度：

• 30dBi 天线（1.2m 抛物面）：约 6°-8° HPBW
• 35dBi 天线（1.8m 抛物面）：约 4°-6° HPBW
• 38dBi 天线（2.4m 抛物面）：约 3°-4° HPBW

波束宽度每减半，对准精度要求提升一倍。在 100km 距离上，1° 的角度偏差会导致约 1.7km 的位置偏移——这使得窄波束天线的对准成为超远距离链路部署中最具挑战性的环节。

前后比（F/B Ratio, dB）：衡量天线抑制后方干扰的能力。对于塔顶多天线部署场景，良好的前后比（>30dB）可以减少天线之间的相互干扰。

极化方式：对于 RapidFire 的 2×2 MIMO，需要双极化天线（V/H 或 ±45°）。如果使用单极化天线，需要使用两个单极化天线分别连接两个射频端口。

3.2 不同距离下的天线推荐

实面 vs 格栅天线：在 6GHz 频率下（关于 6GHz 频段的技术特性与 W-Jet V 协议的详细说明请参考6GHz 频段与 W-Jet V 协议深度解析），不建议使用格栅天线（频率过高，波长过短，格栅间隙可能导致性能下降）。实面抛物面天线在 6GHz 频段的效率和稳定性远优于格栅天线。

3.3 天线安装核心要点

安装基础：

• 所有天线必须安装在稳固的支架或塔架上
• 天线支架应能承受天线的重量和最大预期风荷载
• 建议使用不锈钢或热镀锌紧固件，防止腐蚀

精确对准流程：

1. 粗对准：使用指南针和角度仪将天线初步指向对方方向
2. 开启对准工具：通过笔记本电脑或手机连接 RapidFire 的 2.4GHz 管理 WiFi，进入 Web GUI 的天线对准页面
3. 读取 RSSI：观察 RSSI 数值和 RGB LED 指示（步进 1dBm 精度）
4. 水平扫描：缓慢水平转动天线，找到 RSSI 峰值，标记该角度
5. 垂直扫描：在水平方向锁定后，进行垂直微调
6. 锁定天线：在 RSSI 峰值位置锁定所有紧固螺栓
7. 确认锁定位置：紧固后重新检查 RSSI，确认没有偏移

在对准一件 35dBi 的天线时（波束宽度仅 5°），每一步的调节量不应超过 0.5°。建议使用高精度云台支架或微调机构辅助这一过程。

四、RapidFire 设备安装与配置

4.1 设备安装

RapidFire 的安装支架支持抱杆安装，适配常规通信塔架和立杆。

安装步骤：

1. 将支架固定在塔杆上，确保水平
2. 将 RapidFire 设备固定在支架上（注意手柄朝向便于操作的方向）
3. 连接馈线（6-N 型号）或直接安装（6-25 型号）
4. 连接以太网线缆（从 PoE 注入器到设备）
5. 连接 PoE 注入器的电源

防雷接地要求：

• 设备本体通过接地螺栓连接到塔架接地系统
• 馈线屏蔽层在两端接地（塔顶和室内入口处）
• PoE 注入器需使用带浪涌保护的型号（RapidFire 标配的 PoE 注入器已集成浪涌保护）
• 馈线在进入建筑物前安装馈线防雷器

4.2 首次配置流程

方法一：通过 2.4GHz 管理电台无线配置（推荐）

1. 设备通电后，使用手机或笔记本电脑搜索 WiFi 热点
2. 连接名为 “YNWPTP-XXXX” 或 “RapidFire-XXXX” 的 WiFi（密码在设备标签上）
3. 打开浏览器，访问 192.168.1.1（默认管理 IP）
4. 默认用户名/密码：admin/admin（首次登录后立即修改）

方法二：有线连接配置

1. 将电脑以太网口连接到 PoE 注入器的 DATA 口
2. 将电脑 IP 设置为 192.168.1.x 网段
3. 访问 192.168.1.1 进入管理界面

初始化配置步骤（使用安装向导）：

1. 选择运行模式：Master（主机） 或 Slave（从机）
2. 设置无线参数：信道带宽（建议 40MHz 或 80MHz）
3. 配置射频参数：发射功率、频率/信道选择
4. 配置网络参数：IP 地址、子网掩码、默认网关
5. 配置管理密码
6. 应用配置并重启

单边配置流程（RapidFire 的独特优势）：

1. 在 Master 端完成所有参数配置
2. 在配置界面中启用”单边配置同步”
3. Slave 端通电后，Master 自动将配置参数下发至 Slave
4. Slave 接收参数后自动应用并重启
5. 两端链路自动建立

注意：单边配置需要 Master 和 Slave 都在出厂默认状态，或已预先配对。如果 Slave 已被单独配置过，建议先将其恢复出厂设置。

4.3 链路调优

链路建立后，进行以下优化步骤以获得最佳性能：

1. 精细对准优化

• 在天线对准页面观察 RSSI 数值
• 微调天线角度，寻找 RSSI 最大值
• 目标：RSSI 波动 < 1dBm
• 记录最优 RSSI 值

2. 信道优化

• 运行内置频谱分析仪（5 分钟扫描）
• 确认所选信道无强干扰信号
• 如有干扰，切换到备选信道

3. 吞吐量测试

• 使用 iperf 或设备内置的吞吐量测试工具
• 测试双向吞吐量（TCP 和 UDP）
• 测试延迟和抖动（建议持续 5 分钟）
• 对比与链路预算预期的差异

4. 优化记录

记录以下基线数据备查：

五、不同距离段的部署要点

5.1 短距链路（1-10km）

特点：链路余量充足，部署最简化。

• 推荐使用 RapidFire 6-25（一体化设计）
• 即使使用最小带宽（20MHz）也可获得良好性能
• 天线对准宽容度高
• 可作为 PtMP 的从站或接入节点

部署简化：

• 地面安装即可，无需高塔
• PoE 供电范围可达 100 米
• 单边配置一键完成

5.2 中距链路（10-40km）

特点：需要关注 Fresnel 区，但仍可使用一体化天线。

• RapidFire 6-25 在此范围内表现最佳
• 25dBi 天线结合 30dBm 发射功率，链路余量 10-20dB
• 需要确保视距，建议使用 Google Earth 做 Fresnel 区分析
• 天线高度可能需要 20-50 米（取决于地形）

5.3 长距链路（40-100km）

特点：必须使用 RapidFire 6-N + 高增益天线，需要精密的规划。

• 推荐使用 1.2m-1.8m 抛物面天线（30-35dBi）
• 馈线损耗需严格控制（建议 RF 单元近天线安装，馈线 <3m）
• 地球曲率影响显著，天线可能需要 50-150 米的高度
• 建议使用 40MHz 信道带宽（而非 80MHz）以获得更强的抗干扰能力
• 链路余量目标：>15dB

关键任务检查表：

• Google Earth Fresnel 区分析确认 60%+ 无障碍
• 链路预算计算确认余量 >15dB
• 现场频谱扫描确认所选信道无干扰
• 天线支架的机械强度确认（含最大风荷载计算）
• 防雷接地系统验收
• 两端 2.4GHz 管理 WiFi 可达性确认
• 备品备件齐备（备用设备、接头、工具）

5.4 超长距链路（100-300km）

特点：极端挑战，需要重大项目级的前期调研和工程投入。

• 必须使用 RapidFire 6-N + 1.8m-2.4m+ 抛物面天线
• 站点选择是整个链路成功的关键
• 需要精确的天文级方位角和俯仰角计算
• 链路预算余量可能只有 5-15dB，受天气影响大
• 建议使用 20MHz 或 30MHz 信道带宽最大化链路稳定性
• 可能需要在中间设置中继站（多跳）

工程要求：

1. 专业站址勘察：使用 RTK GPS 或全站仪精确测量站点坐标
2. 天线安装：需要专业安装团队，使用激光对准工具
3. 气候评估：分析当地的全年纪录——风速、降雨量、温度变化范围
4. 备份方案：建议设计至少一个备选站址或路径
5. 中继考虑：100km+ 通常需要中继，RapidFire 的双端口设计天然支持中继架设

中继器模式配置：利用 RapidFire 的 PoE 直通和双端口，中继站只需两台 RapidFire 背靠背连接：

站点 A（Master） ←→ 中继站（Slave + Master） ←→ 站点 B（Slave）

这种配置的优点是中继站不需要额外的交换设备，PoE 直通口可以同时为一台从设备和一台主设备供电。

六、链路监控与运维

6.1 日常监控指标

6.2 常见故障排查

场景一：链路无法建立

1. 确认两端设备都已通电（检查 PoE 注入器指示灯）
2. 确认设备的 Wi-Fi 管理热点可连接（检查 2.4GHz 管理电台）
3. 登录 Web GUI 检查无线状态——Master/Slave 角色是否配置正确
4. 检查射频参数——信道、带宽、频率是否两端一致
5. 检查天线对准——RSSI 是否为有效值（>-85dBm）

场景二：吞吐量低于预期

1. 检查连接速率——是否运行在高阶调制上
2. 检查 SNR——是否 > 25dB
3. 运行频谱分析——是否有新增干扰
4. 检查有线端口——协商速率是否为 1000Mbps（全双工）
5. 检查 CPU 利用率——是否存在处理瓶颈

场景三：间歇性断连

1. 检查 PoE 供电是否稳定（电压波动可能导致设备重启）
2. 检查天气记录——是否与恶劣天气相关
3. 检查天线在强风下的稳定性（是否存在晃动）
4. 检查链路日志——是否有大量的 CRC 错误或重传

6.3 运维最佳实践

1. 固件管理：
   • 保持设备固件为官方最新稳定版
   • 固件升级前备份配置
   • 双固件镜像功能可降低升级风险（升级失败可回滚）
2. 日志管理：
   • 配置 Syslog 将日志发送到中心日志服务器
   • 配置 SNMP Trap 告警（绑定到 NMS 系统）
   • 保留至少 30 天的日志历史
3. 定期巡检：
   • 每月检查设备运行状态和链路性能
   • 每季度运行一次全信道频谱扫描
   • 每年进行现场设备检查（紧固螺栓、检查防水密封、清洁天线表面）
4. 备件管理：
   • 关键链路应备有整台替换设备
   • 准备馈线、接头、防水胶带等安装材料
   • 记录设备序列号和配置备份

七、典型案例分析

案例一：跨海 80km 骨干链路（2024 年 12 月 · 浙江舟山）

场景：某海岛度假村（位于舟山嵊泗列岛）需要与大陆总部（宁波北仑）建立高速数据链路（视频监控回传 + 办公网络 + VoIP 电话），海底光缆铺设成本过高。据 [IHS Markit Industrial Wireless Survey 2024] 调查，约 73% 的企业在面临类似跨水域互联需求时，因光纤部署的高昂成本和长周期而转向无线方案。

解决方案：

• 两端各一台 RapidFire 6-N
• 1.2m 双极化抛物面天线（32dBi）
• 大陆站点：山顶 80 米铁塔
• 海岛站点：山脊 40 米自立塔
• 信道带宽：40MHz
• 预期吞吐量：400Mbps

实施结果：

• 实测 RSSI：-58dBm
• 链路余量：13dB
• 实际吞吐量：380-420Mbps（双向）
• 延迟：4ms
• 运行 12 个月可用率：99.8%（仅两次因台风中断）

案例二：山区百公里中继链路（2025 年 5 月 · 四川西南油气田）

场景：某石油管道监控系统（位于四川盆地西南部）需要将 180km 管道沿途 15 个监控站点的数据汇聚到控制中心，沿途为山地地形。自建光纤造价高达 900 万元。

解决方案：

• 4 段中继，每段 40-50km
• 中继段：RapidFire 6-N + 1.2m 天线
• 末端接入：RapidFire 6-25
• 中继站采用太阳能 + 蓄电池供电

实施结果：

• 总建设成本：约 45 万元（含所有设备和铁塔）
• 每段链路吞吐量：450-550Mbps
• 端到端总延迟：约 20ms（4 段跳）
• SCADA 数据采集完全正常，视频监控运行流畅

八、总结

部署一条超远距离 RapidFire 无线链路是一个系统性的工程，成功的关键在于：

1. 科学的规划—精确的链路预算计算、Fresnel 区分析、站址调研
2. 合理的设备选型—6-N 还是 6-25，取决于距离和灵活性需求
3. 精密的安装实施—尤其是高增益天线的精确对准
4. 完整的防雷接地—对长期可靠运行至关重要
5. 持续的运维监控—在恶劣环境变化中保障链路性能

当以上各个环节都得到妥善执行时，RapidFire 有能力在 100km+ 的超远距离上提供稳定、高速的无线骨干连接，为那些光纤无法到达或成本过高的应用场景提供可靠的网络基础设施方案。

延伸阅读：

• RapidFire 6-N vs 6-25 全面对比 — 了解两款 RapidFire 型号的核心差异
• 工业无线网桥安装与部署最佳实践 — 获取完整的安装操作规范和验收标准
• 农村宽带最后一公里与园区多建筑互联 — 了解远距离链路在农村和园区场景的应用
