2.4G移动无线自组网主板 — YN300C
产品概述
YN300C是一款高性能开发平台，具备非视距（NLOS）无线传输能力，专为应急通信和移动自组网应用而设计。
核心概览
目标用户：系统集成商、应急通信解决方案提供商、需要可靠NLOS无线传输的国防和公共安全工程师。
核心优势：高通芯片组设计，30dBm发射功率，MANET规模>50节点，中继能力>10跳，提供防故障安全U-Boot和OpenWrt SDK开源支持。
典型应用：消防、武警、军事、水利、民防搜救、应急医疗指挥和户外监控等应急通信场景。
产品介绍
YN300C是一款高性能开发平台，具备非视距（NLOS）无线传输能力。YN300C采用高通芯片组设计，板载30dBm 2.4GHz 802.11a/n射频，峰值吞吐量可达96Mbps。该平台提供防故障安全U-Boot和OpenWrt SDK开源支持，可广泛应用于消防、武警和军事等应急通信领域。
主要特性
- 水利；民防搜救/应急医疗指挥/应急通信车
- 实时应急组网/应急演练部署/移动无线组网
- 口岸码头/户外电力巡检和测绘/空中及海上传输
- 高清IP摄像头回传/计算机网络数据传输/无线视频传输设备
产品优势
- 高空视距传输距离10–20km；地面视距通信距离1.5–2km（1W功率）
- 高层住宅小区等重度遮挡场景：覆盖16层以上，穿透6–10栋住宅楼（1W功率）
产品功能
- 支持点对点、点对多点、多点对多点和Mesh网状网模式
- MANET规模>50节点；中继能力>10跳
- 提供防故障安全U-Boot和OpenWrt SDK开源支持
售后服务
- 提供整机解决方案，帮助客户加快产品上市周期
- 提供裸板交付和一体化方案技术指导
- 设备外壳、功能及软件的端到端定制
技术规格
接口说明
应用场景

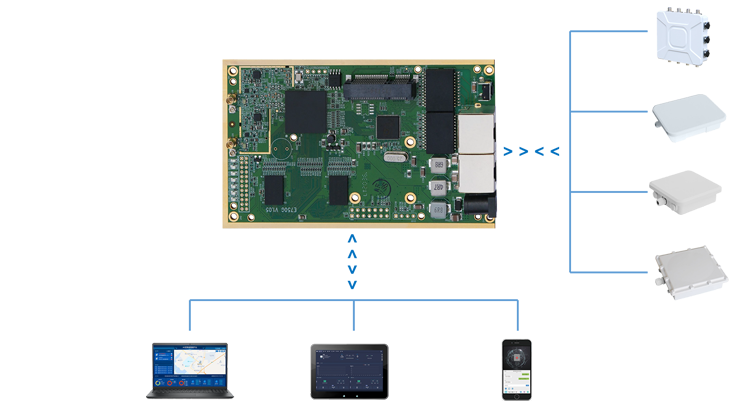

下图展示了AP管理系统的硬件及交互逻辑：
- 中间的主板为系统控制核心；
- 右侧连接四种不同形态的AP设备（如不同外壳的无线接入点）；
- 底部为PC、平板和智能手机等终端，支持跨平台管理；
- 箭头和连线表示设备之间的网络通信和管理数据交互。
主要特性
- 自动发现AP；零接触AP部署；
- 分配专用管理IP，不占用用户DHCP地址；
- 支持AP分组管理；不同组可使用不同的ESSID等配置模板；
- 支持别名管理：将AP MAC地址映射为房间号，操作更直观；
- 支持跨VLAN管理，无需大幅改动用户网络即可启用功能；
- 支持跨三层网络的集中式AP管理；
- JS+AJAX技术，通过标准浏览器实现跨平台终端管理（手机、平板和Mac电脑）。
常见问题
问：YN300C平台的最大传输距离是多少？
YN300C平台在1W发射功率下，高空视距传输距离为10–20km，地面视距通信距离为1.5–2km。在高楼遮挡场景下，可覆盖16层以上，穿透6–10栋住宅楼。
问：YN300C支持哪些无线组网模式？
YN300C支持点对点、点对多点、多点对多点和Mesh网状网组网模式。其MANET规模超过50个节点，中继能力超过10跳，适合大规模自组网部署。
问：YN300C提供哪些开发支持？
该平台提供防故障安全U-Boot和OpenWrt SDK开源支持，方便客户进行自定义开发和应用程序构建。同时提供整机解决方案、裸板交付以及外壳、功能和软件的端到端定制服务。
问：YN300C的供电要求是什么？
YN300C支持7V-48V直流电源输入，并支持15V-48V标准/非标准PoE供电。平均功耗约为10W，适合野外部署和电池供电场景。
问：YN300C MANET平台的主要应用有哪些？
YN300C广泛应用于消防、武警和军事等应急通信领域，以及水利监测、民防搜救、应急医疗指挥、应急通信车、户外电力巡检和测绘、空中及海上传输、无线视频监控回传等场景。
